二位二通流体控制电磁阀三维结构设计

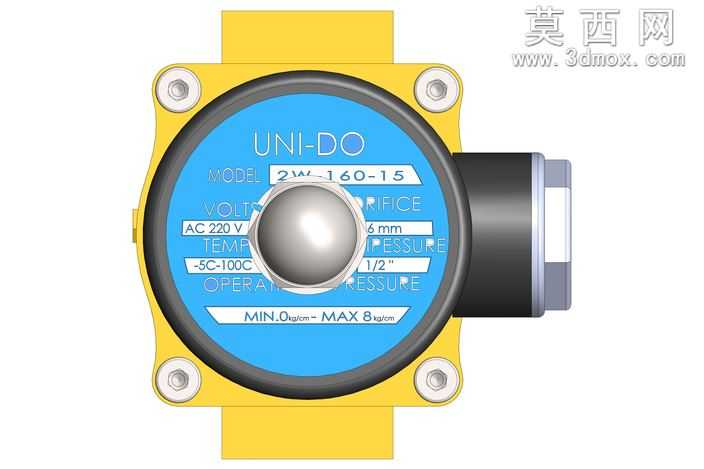

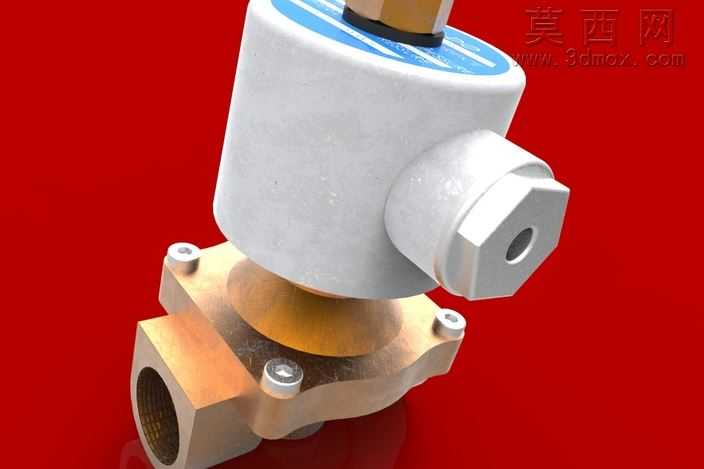

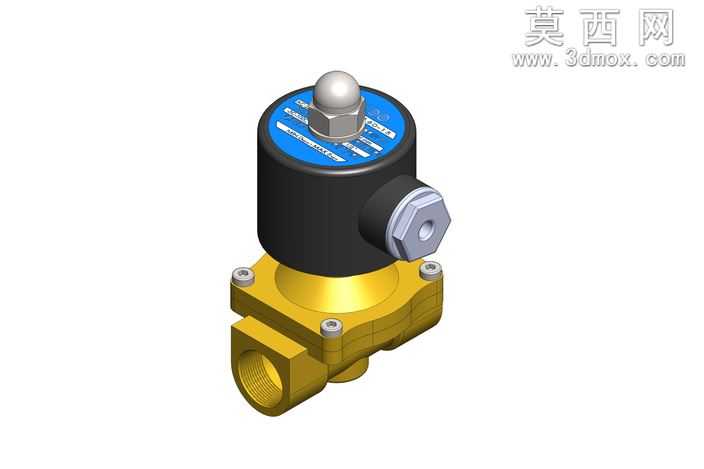

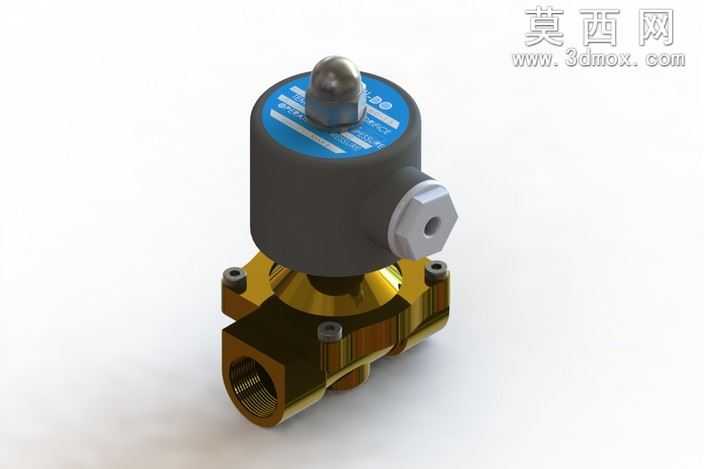

本作品为流体管路通断控制用直动式电磁阀三维模型，建模阶段严格遵循电磁阀实际生产的尺寸规范与装配逻辑，先拆分核心功能模块完成各零件的独立建模：上部电磁驱动头部分，依次构建线圈塑封外壳、顶部手动应急顶钮、侧部接线密封接头等结构，塑封外壳做了边角圆弧过渡处理，还原工业产品的注塑成型工艺特征，手动顶钮采用球面端头设计，匹配实际产品手动按压操作的人机需求，侧部接线接头做了外六角拧动结构与内孔走线空腔，兼顾装配实用性与结构真实性。下部阀主体部分，构建黄铜材质的阀体流道结构，阀体两端加工标准内管螺纹，用于对接流体输送管路，阀体内部设置阀芯容腔、密封阀座结构，阀体与上部电磁头的连接部位设计了带螺栓孔的安装法兰，通过对称分布的紧固螺栓实现上下两部分的密封锁紧，还原真实产品的装配连接逻辑。材质与渲染阶段，针对不同零件匹配对应材质属性：上部电磁头外壳赋予哑光黑色工程塑料材质，调整粗糙度参数还原塑封件的细腻磨砂质感；顶部手动顶钮、侧部接线接头的金属部位赋予亮面镀铬金属材质，模拟五金电镀件的高反光特性；下部阀体赋予黄铜金属材质，调整金属度与粗糙度参数还原铸铜件经机加工后的温润金属光泽，螺栓、密封垫片等小零件分别赋予碳钢、黑色橡胶材质，通过材质差异清晰区分不同功能零件。结构设计上还原直动式电磁阀的核心工作逻辑：电磁线圈通电时产生电磁吸力，带动内部铁芯提升，打开阀座处的密封面实现管路流体导通；断电时铁芯在弹簧力作用下复位，封堵阀座切断流体通路，模型完整保留了内部阀芯运动的空间结构，可直观展示电磁阀的工作原理。建模过程中对所有配合面做了公差适配处理，比如螺栓与安装孔的间隙配合、接线接头与外壳的密封配合、阀芯与阀腔的滑动配合均符合机械装配的公差要求，无结构干涉问题，所有倒角、退刀槽、螺纹收尾等工艺细节均完整还原，可用于流体控制类产品的结构展示、原理教学、装配模拟等场景。
