辐条式木质传动轮结构三维设计

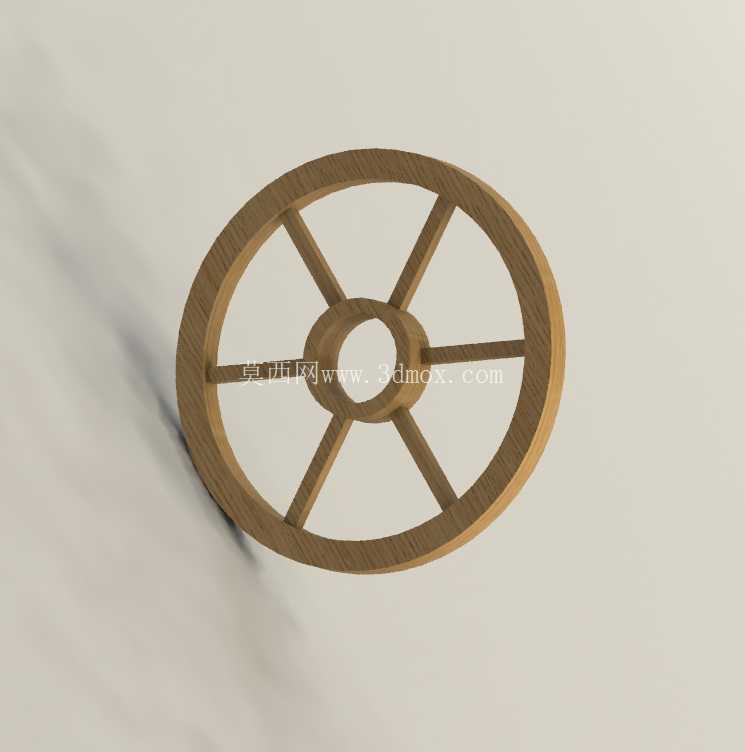

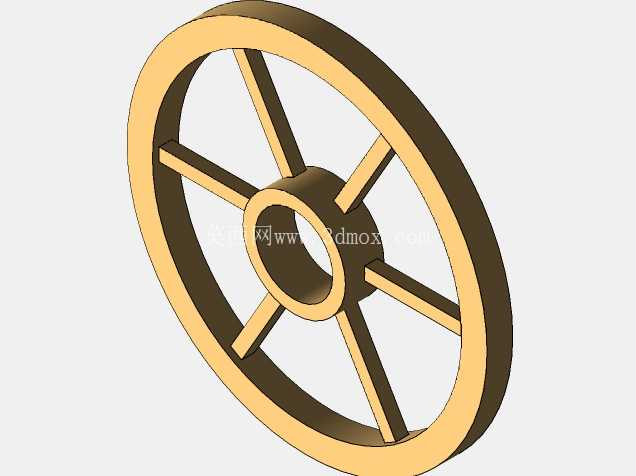

　　这款辐条式轮体结构，在轻工输送、仿古机械复原、小型教具演示场景中有着较为广泛的适配性，区别于整体式实心轮结构，辐条排布的设计在保证轮体整体刚性的前提下，大幅降低了轮体自身重量，减少转动过程中的惯量冗余，对于低载荷、低转速的传动场景而言，能够有效降低驱动端的动力损耗。从结构设计逻辑来看，轮体采用中心轮毂、径向辐条、外圈轮缘三部分组成的经典受力结构，中心轮毂位置预留的轴孔，可根据实际安装需求匹配对应直径的传动轴，轴孔与轮毂的同轴度公差在建模阶段就做了约束，避免装配后出现轮体偏摆、转动卡滞的问题。八根径向均匀分布的辐条采用等截面矩形结构，每根辐条与轮毂、轮缘的衔接位置都做了圆弧过渡处理，避免应力集中导致的辐条断裂问题，这种均匀排布的辐条结构，能够将轮缘承受的径向载荷均匀传递到中心轮毂，载荷传递路径清晰，受力分布均匀，不会出现局部应力过载的情况。轮缘部分采用等厚度环形结构，轮缘的外圆面做了平整处理，既可以作为摩擦传动的接触面，也可以根据实际使用需求加装外圈包覆层，适配不同的传动摩擦系数要求。

　　从安装边界来看，轮体的轴向厚度控制在适配小型安装支架的尺寸范围内，轮毂两端的端面做了平齐处理，装配时可以直接贴合轴肩定位，不需要额外加装调整垫片来补偿轴向间隙，轮毂的轴孔长度与辐条的轴向宽度保持一致，保证轴孔与传动轴配合时的接触面积足够，避免传动过程中出现轮毂与轴的相对滑动。在实际应用场景中，这类辐条轮既可以用于小型木质传动装置的动力传递部件，也可以作为仿古机械展示装置的行走轮结构，在教学演示场景中，能够直观展示轮式传动的受力传递路径，帮助初学者理解辐条轮的结构优势。

　　建模过程中对各部件的衔接位置做了布尔运算校验，不存在干涉问题，所有的圆角过渡都按照实际机加工或者木质构件加工的工艺要求设置，不会出现无法加工的尖锐内角，辐条的截面尺寸经过受力校核，在额定载荷下不会出现弯曲变形，轮缘的径向厚度也经过验算，承受径向压力时不会出现失圆变形。不同于金属材质的辐条轮，这款结构适配木质加工工艺，所有构件都可以通过切割、铣削加工完成，不需要复杂的铸造或者锻造工序，加工门槛低，适合小型工坊或者教学场景下的实物制作。转动过程中，均匀分布的辐条能够保证轮体的动平衡性能，在设计转速范围内不会出现明显的振动，不需要额外做动平衡校正，对于低转速应用场景来说，能够减少装配调试的工作量。

　　中心轮毂的轴孔可以根据实际使用需求加工键槽，采用键连接的方式传递扭矩，也可以采用过盈配合的方式直接压装在传动轴上，适配不同的扭矩传递需求，当传递扭矩较小时，过盈配合即可满足使用要求，装配工序更简单，当传递扭矩较大时，加装平键能够避免传动打滑，提升传动可靠性。轮体的整体尺寸比例经过优化，轮缘外径与轮毂外径的比例、辐条的长度与截面比例都参考了成熟的辐条轮设计参数，既保证了结构强度，也兼顾了外观的协调性，不会出现辐条过密导致重量冗余，或者辐条过疏导致刚性不足的问题。
