高精度DS3231实时时钟模块结构设计

项目分类:变压器/电感器 发布时间:2025-02-16 ID:931715
  • 高精度DS3231实时时钟模块结构设计
  • 高精度DS3231实时时钟模块结构设计
  • 高精度DS3231实时时钟模块结构设计
  • 高精度DS3231实时时钟模块结构设计
  • 高精度DS3231实时时钟模块结构设计
  • 高精度DS3231实时时钟模块结构设计
  • 高精度DS3231实时时钟模块结构设计
  • 高精度DS3231实时时钟模块结构设计
  • 高精度DS3231实时时钟模块结构设计
  • 高精度DS3231实时时钟模块结构设计
  • 高精度DS3231实时时钟模块结构设计
  • 高精度DS3231实时时钟模块结构设计
  • 高精度DS3231实时时钟模块结构设计
  • 高精度DS3231实时时钟模块结构设计

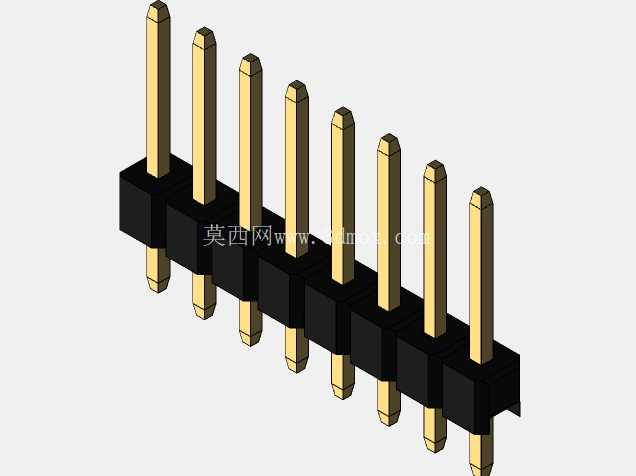

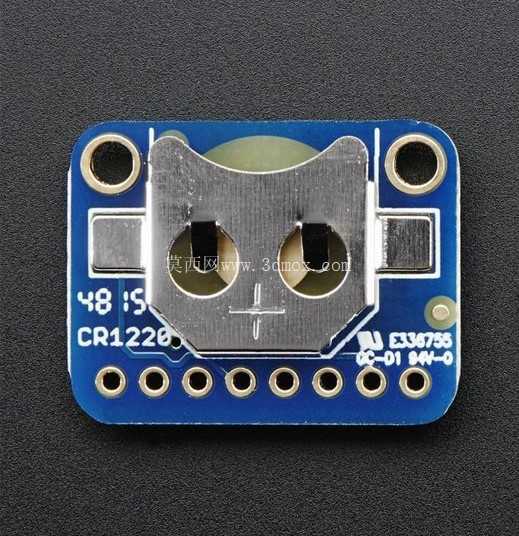

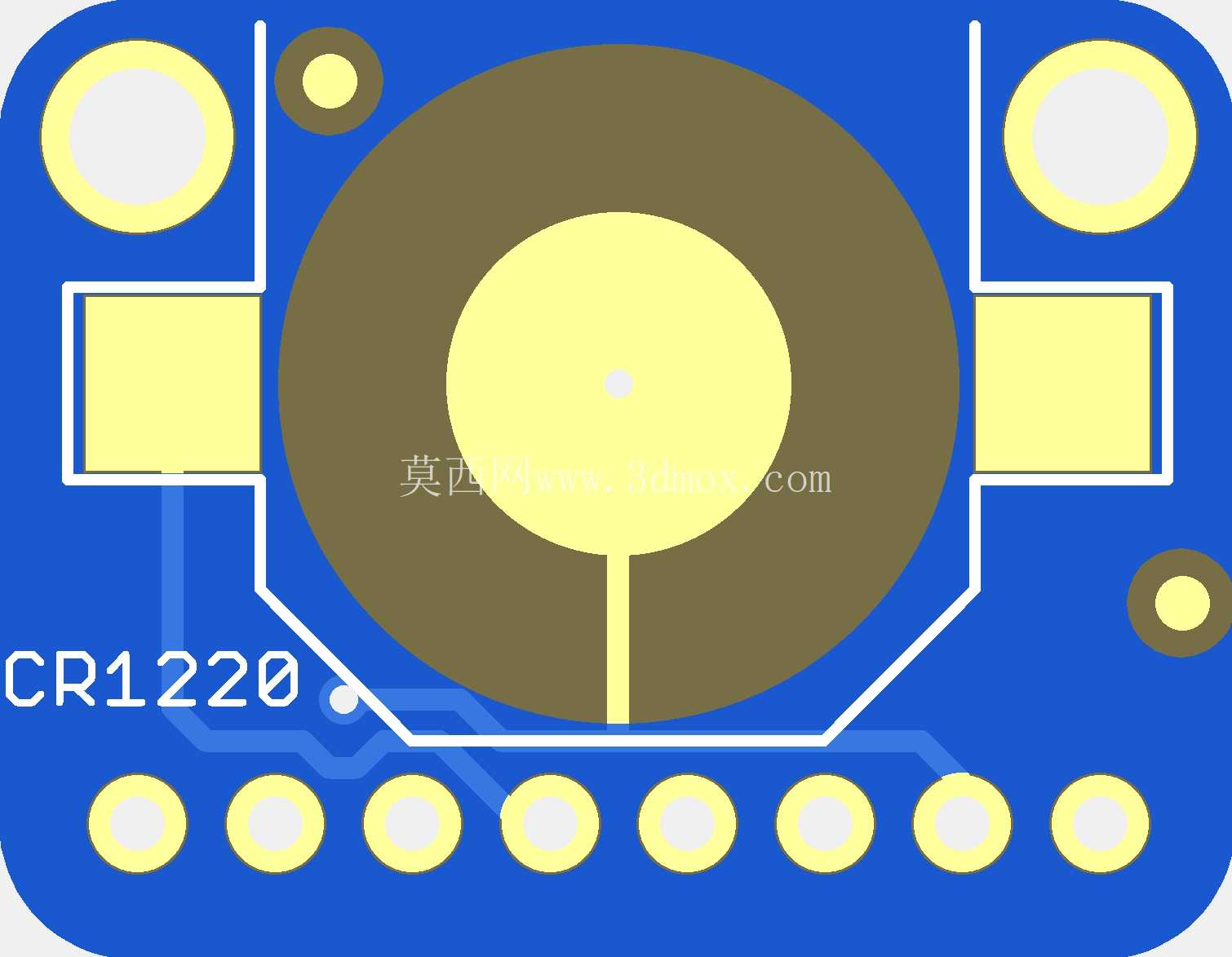

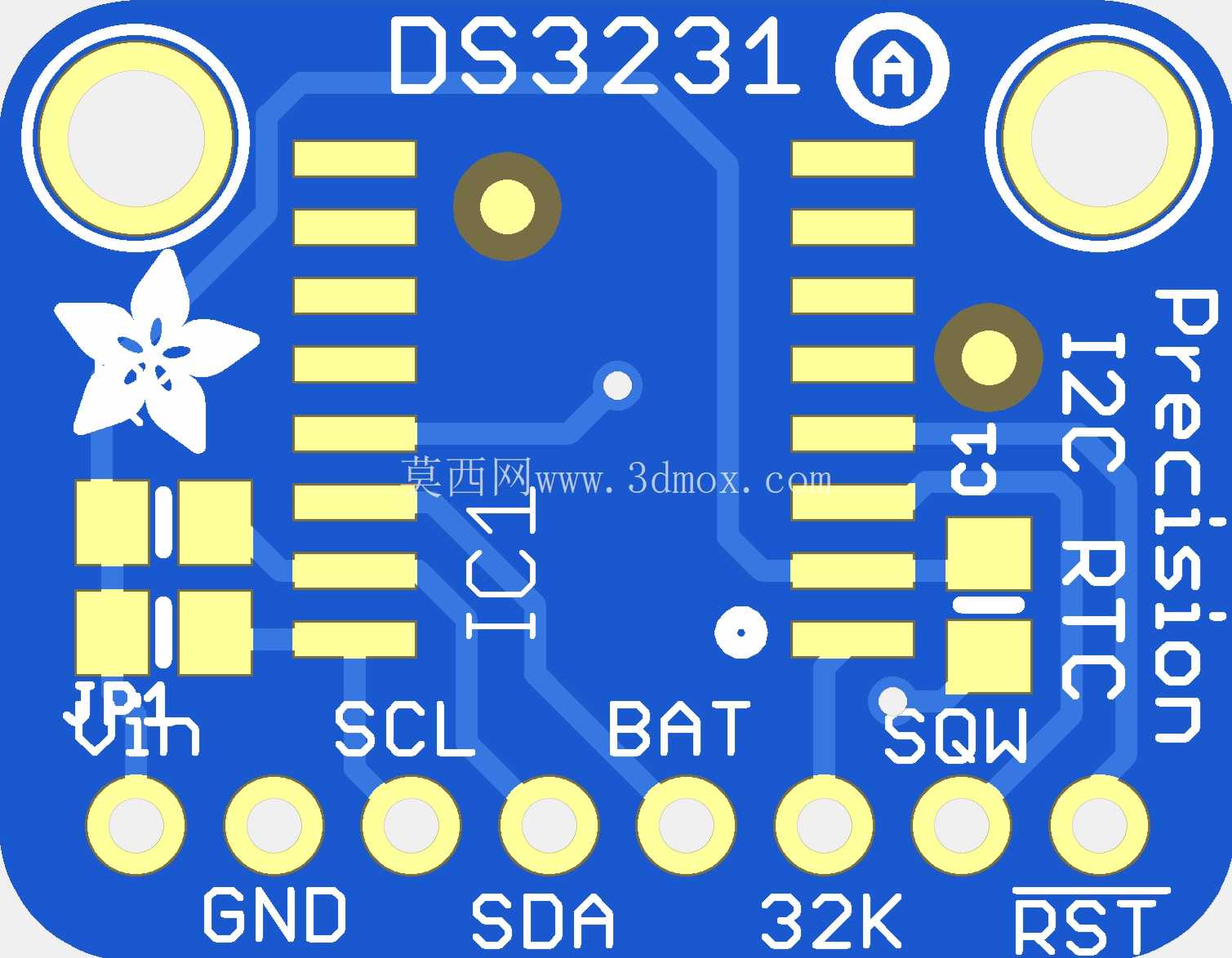

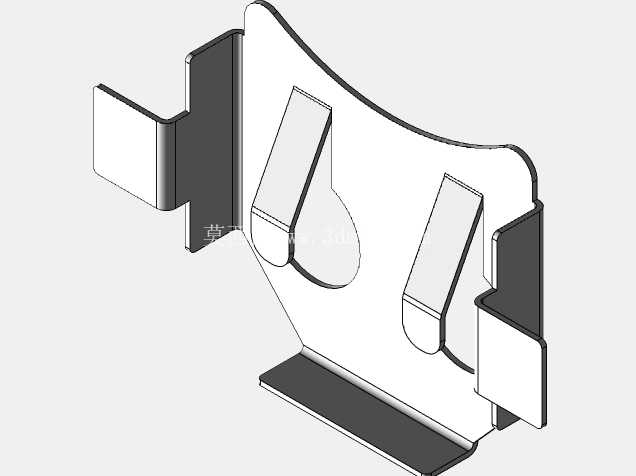

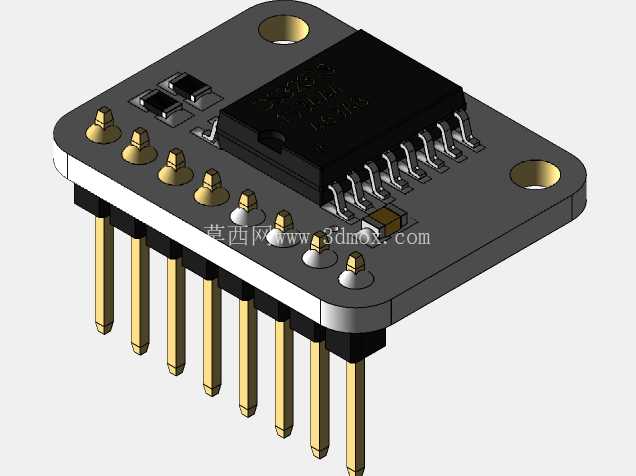

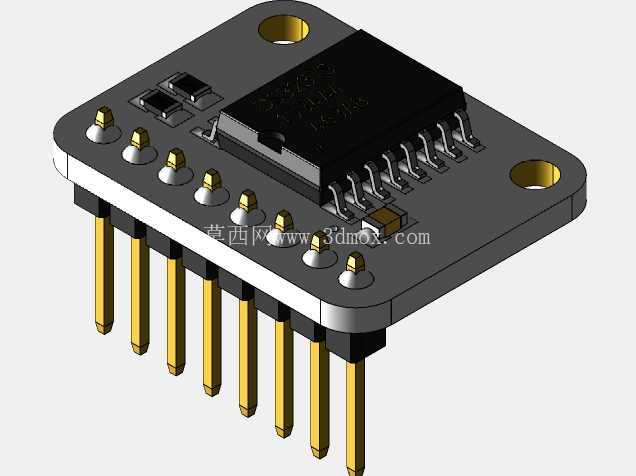

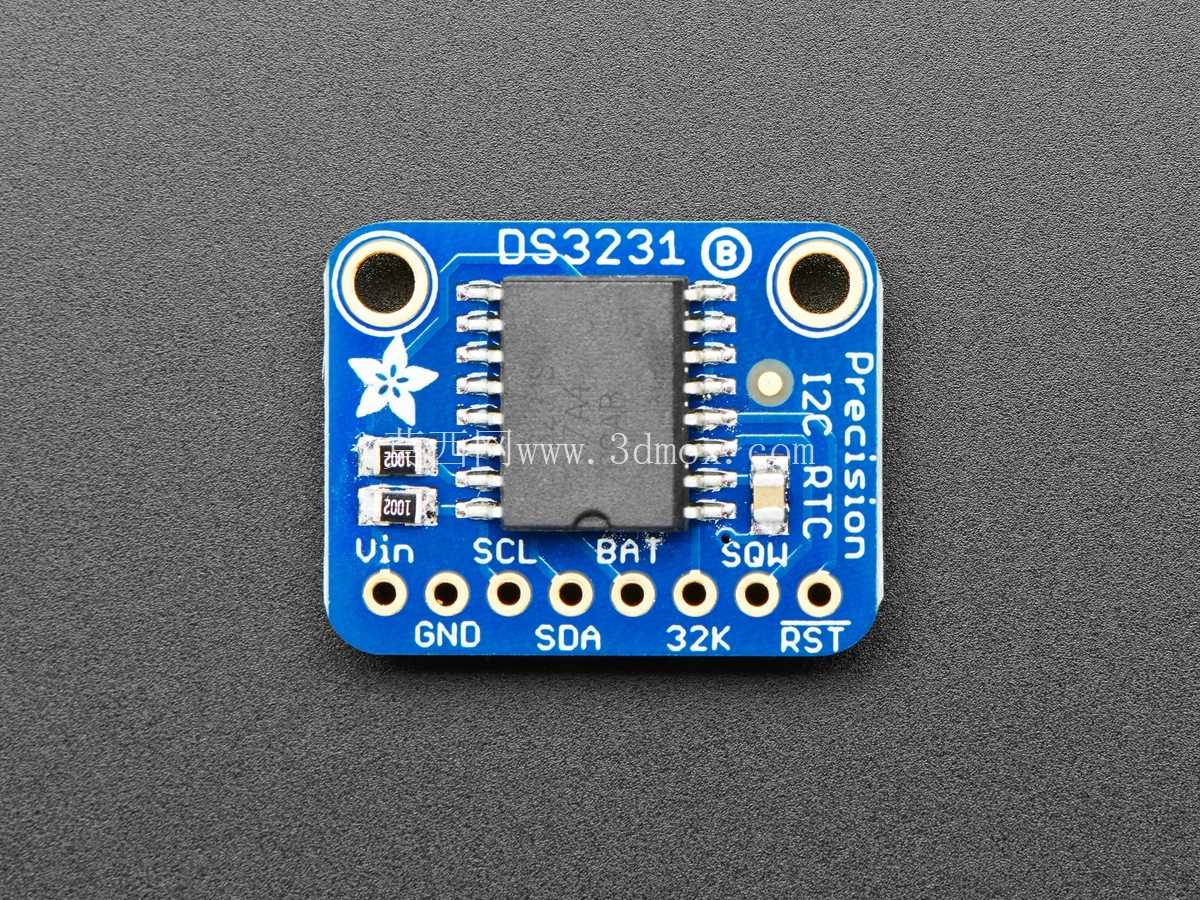

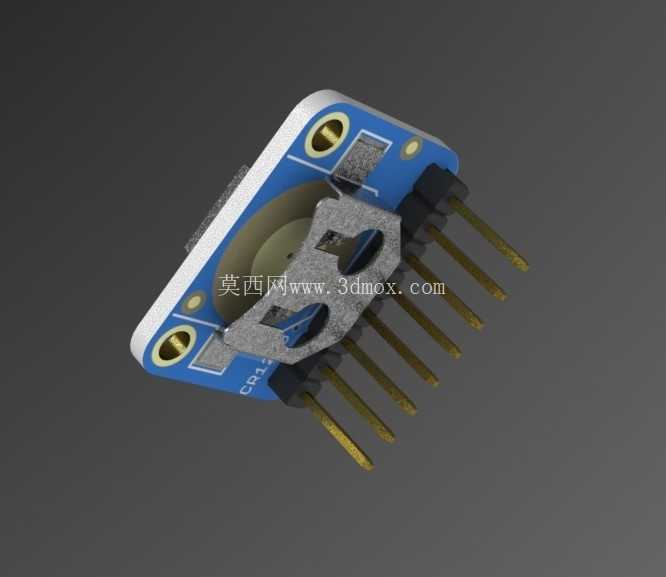

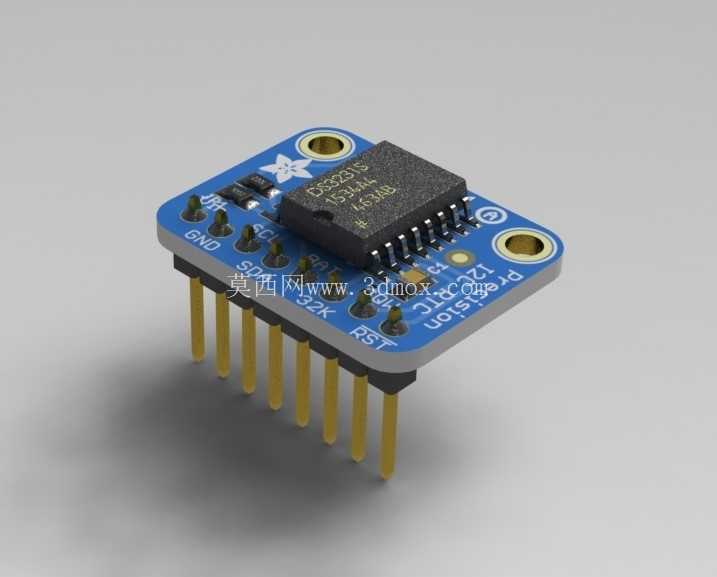

  板载的CR系列纽扣电池座位于PCB背面,在主电源断开时可自动切换为备用电池供电,维持时钟芯片持续走时,无需每次设备上电后重新校准时间,这一设计对于部署在偏远区域、无法频繁人工维护的监测设备尤为实用。模块的安装边界设计充分考虑了嵌入式集成的空间需求,PCB整体为矩形结构,两个对角位置设置了标准3mm直径的安装孔,可通过铜柱直接固定在设备内部的安装平面上,也可配合排针直接插接到面包板或主控扩展板上,适配原型开发与量产集成两种使用场景。排针采用标准2.54mm间距直插排针,共两排12个引脚,排针长度适配常规面包板插接深度,同时预留了足够的焊接余量,方便用户根据实际安装需求裁剪排针长度或更换为弯针以适配卧式安装空间。这款实时时钟模块的结构设计围绕嵌入式设备的精准计时需求展开,核心采用DS3231高精度时钟芯片,解决了普通单片机计时易受温漂影响、断电后计时中断的痛点,在工业数据采集终端、户外环境监测设备、低功耗物联网节点、小型嵌入式工控板等场景中应用广泛。从结构布局来看,模块采用双层FR-4 PCB基板设计,蓝色阻焊层搭配白色丝印标识,所有引脚功能均在板边清晰标注,包括电源引脚、I2C通讯引脚、中断输出引脚、复位引脚,方便硬件工程师在电路调试阶段快速接线,避免引脚错接导致的芯片损坏。

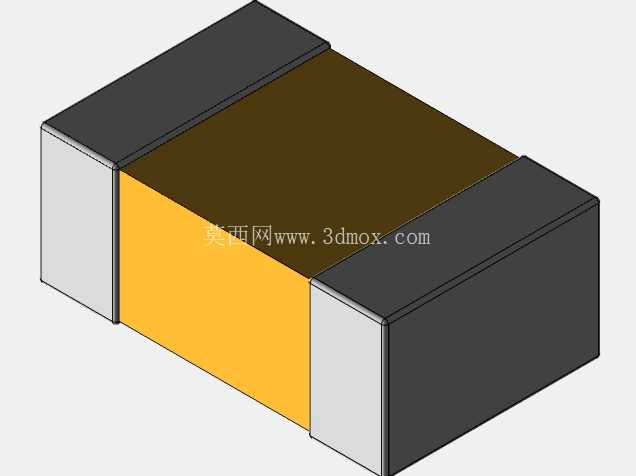

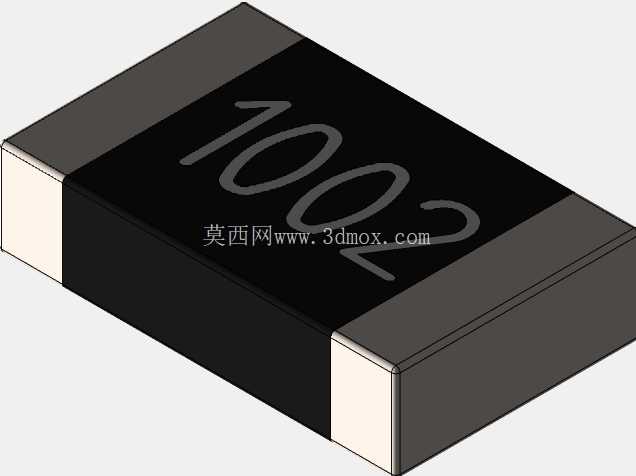

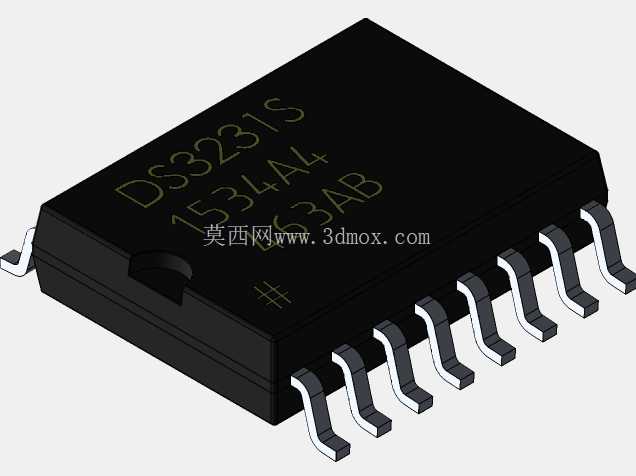

  核心时钟芯片采用SOP-16封装,焊接在PCB正面居中位置,周边布置了必要的去耦电容、上拉电阻,所有贴片元件均采用回流焊工艺布局,元件间距满足IPC-A-610焊接标准,既避免了元件过于密集导致的焊接桥连风险,也尽可能压缩了整体板面尺寸。板边预留的I2C通讯接口兼容3.3V与5V电平标准,可直接对接市面上绝大多数主流单片机主控板,无需额外添加电平转换电路,降低了硬件设计的复杂度。在结构细节处理上,PCB边缘做了圆角处理,避免尖锐边角在安装过程中划伤绝缘层或操作人员,丝印层除了引脚标识外,还标注了模块型号、品牌标识与关键接线提示,即使在没有原理图的情况下,有经验的硬件工程师也能快速完成接线调试。

  模块的整体厚度控制在排针顶端到PCB背面的范围内,安装时不会与周边高度较高的元件产生空间干涉,在堆叠式扩展板设计中,可直接插在主控板与其他功能板之间,无需额外预留避让空间。从功能实现角度,这款模块除了基础的年、月、日、时、分、秒计时功能外,还内置了温度补偿晶振,在-40℃到+85℃的工业级温度范围内,计时精度可控制在±2ppm以内,也就是年误差不超过1分钟,远优于普通无源晶振的计时精度,适合对时间同步要求较高的应用场景,比如工业现场的定时数据记录、设备运行时长统计、定时触发控制等场景。

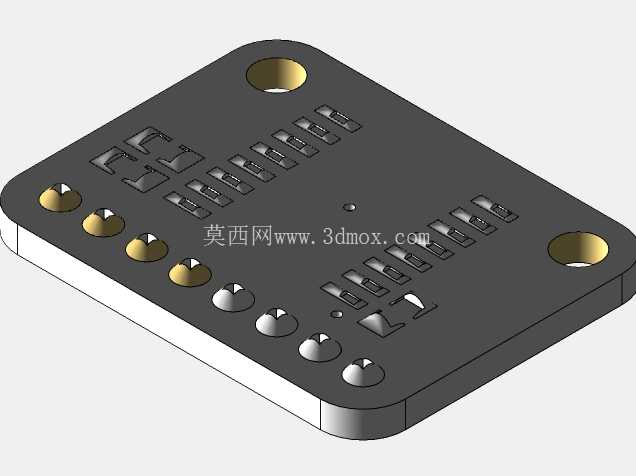

  模块还提供了两个可编程闹钟输出与方波输出功能,可通过I2C总线配置闹钟触发时间,当系统处于低功耗休眠状态时,可通过闹钟中断唤醒主控芯片,进一步降低整个系统的待机功耗,这一特性在电池供电的低功耗物联网设备中优势明显。在建模过程中,所有元件的尺寸均按照实际 datasheet 中的标称尺寸1:1还原,包括芯片的引脚间距、排针的直径与长度、安装孔的位置公差、PCB板厚等细节,结构工程师在进行设备整体装配设计时,可直接将该模型导入装配体中,验证安装空间是否充足、排针插接是否与周边元件干涉、安装孔位是否与设备壳体的固定柱对齐,无需反复打样验证,大幅缩短硬件开发的结构验证周期。
