槽式太阳能聚光集热装置结构模型

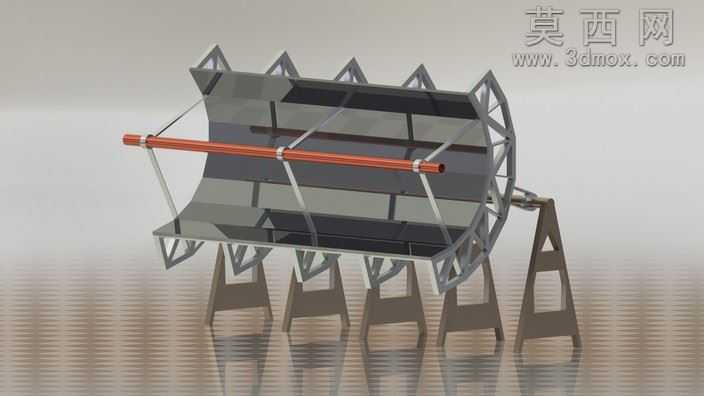

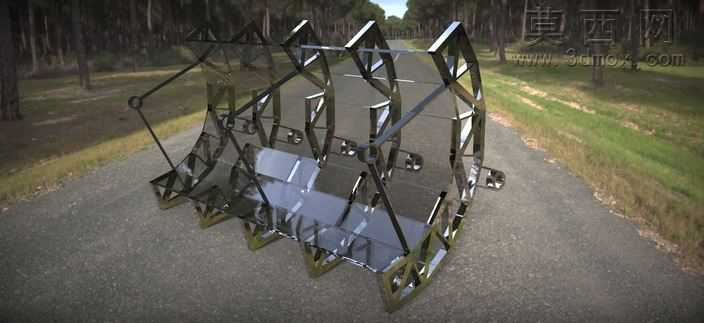

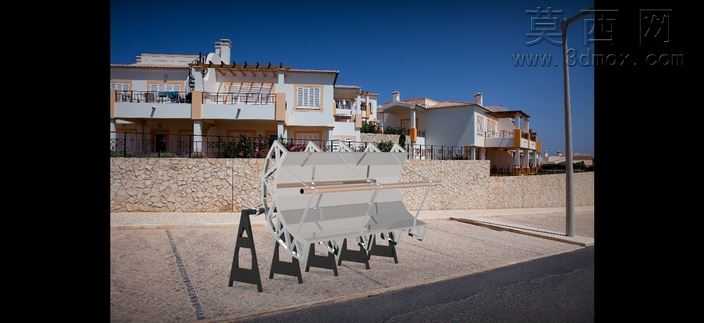

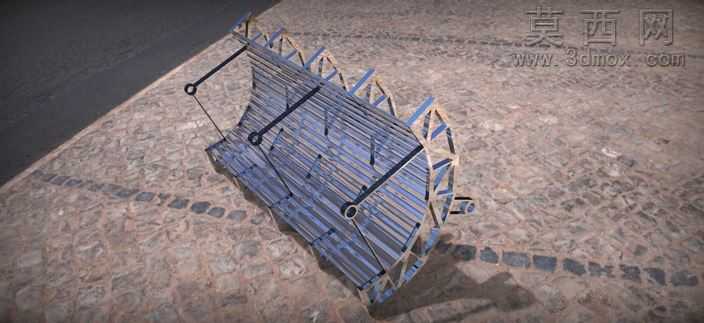

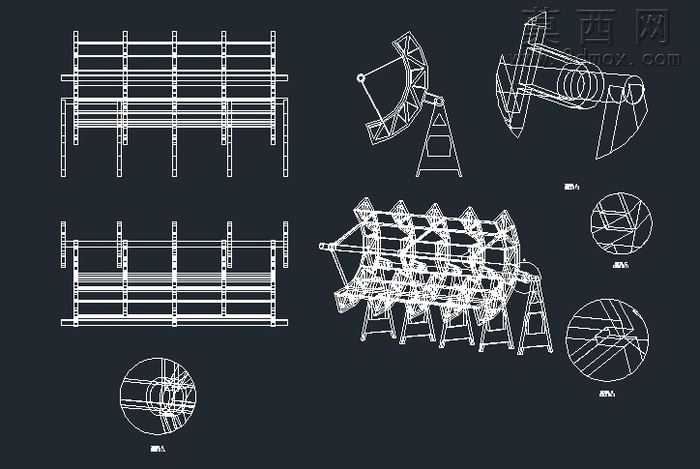

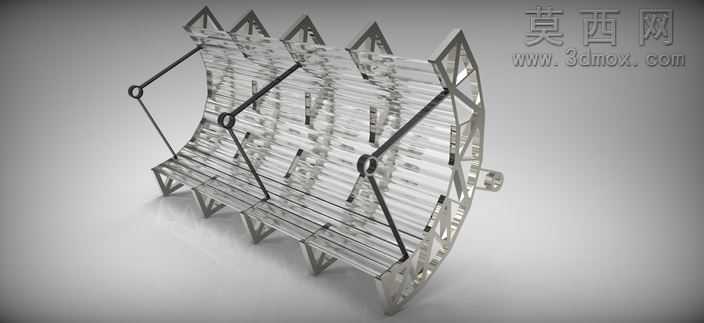

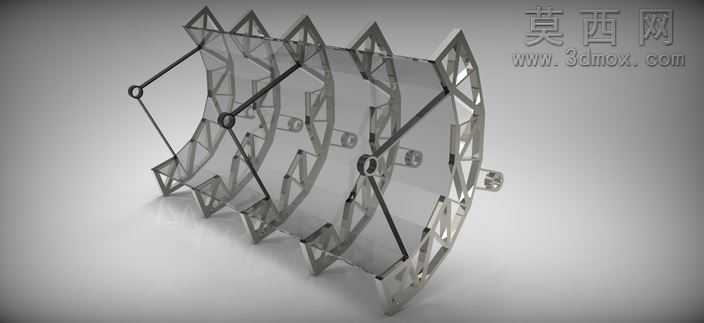

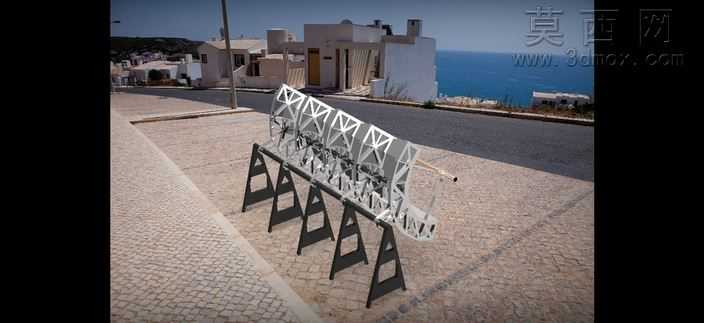

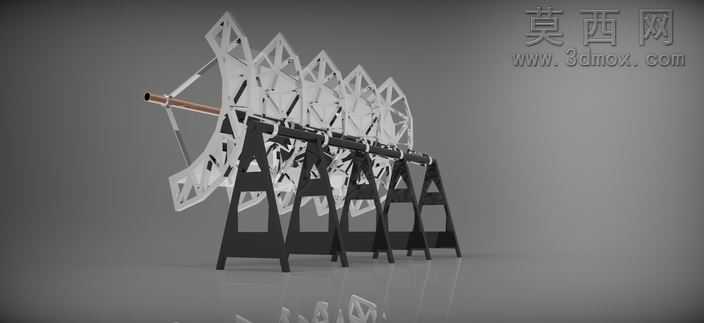

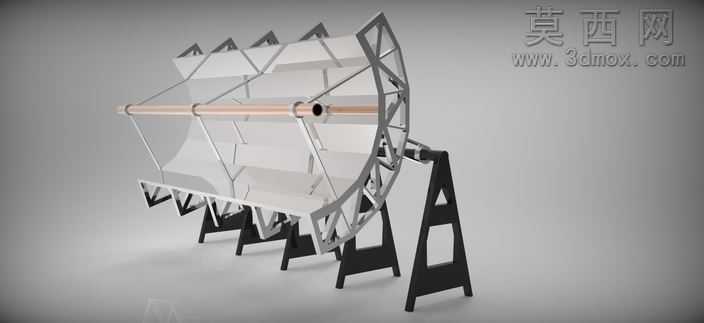

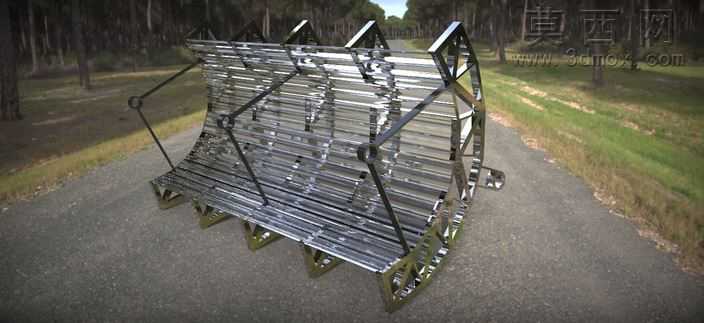

该模型为槽式太阳能抛物面聚光集热装置的三维建模成果，建模过程中首先梳理装置的核心功能逻辑：通过抛物面反射结构将平行入射的太阳光聚焦至中心集热管，实现光能到热能的转换，整体结构沿轴向排布多组反射单元，匹配长距离集热的工程应用需求。建模阶段先绘制抛物面的基准截面曲线，通过参数化约束保证曲面的聚光精度，避免反射光线出现偏移，再通过阵列特征完成多组反射面骨架的排布，每一组反射骨架采用桁架式镂空结构，在保证结构刚度的同时降低整体自重，减少支架的承载负荷。中心集热管采用同轴双层结构建模，外层为透光护管，内层为介质流通的吸热管，两者之间预留真空夹层的结构示意，还原真实集热管的隔热设计逻辑。支撑结构部分采用A字型三角支架建模，通过三角形稳定结构保证装置的抗风载能力，支架与反射骨架的连接位置设计了可调式铰接结构，预留了角度调节的装配空间，可匹配不同纬度地区的太阳高度角调整需求。材质渲染阶段，抛物面反射面赋予高反射率的镜面金属材质，模拟真实反光板的光学特性，集热管外层赋予高透玻璃材质，内层吸热管赋予深色选择性涂层材质，支架部分赋予哑光黑色金属材质，模拟钢结构支架的防腐涂层质感，地面支撑位置添加了轻微的阴影效果，增强模型的空间立体感。当前模型为单零件状态的概念设计成果，后续可拆分反射面、支架、集热管、铰接调节机构等子装配体，补充紧固件、转动驱动组件等细节，完善为可用于工程演示的完整装配模型，可用于太阳能光热利用相关的教学演示、方案展示场景，直观呈现槽式聚光集热装置的结构组成与工作原理。
