内燃机用活塞精密三维结构设计

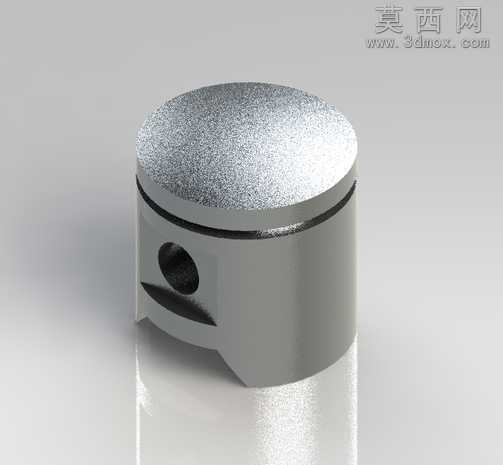

本作品为内燃机核心往复运动部件活塞的三维设计成果，建模阶段严格遵循活塞实际工作的工况需求开展结构规划，首先以活塞的公称直径为基础基准，依次构建活塞顶部、环槽部、裙部、销座四大核心结构区域。顶部采用平整式燃烧室适配设计，顶面做了微小的圆角过渡处理，避免工作过程中应力集中导致的结构破损，环槽区域预留了标准的活塞环安装位，槽宽与槽深均匹配通用内燃机活塞环的尺寸规范，槽边做了微小的倒角处理，既方便活塞环的装配，也能减少工作过程中积碳卡滞的风险。裙部采用了轻量化的开槽设计，在保证结构强度的前提下削减了非受力区域的材料用量，既降低了活塞整体的往复运动惯量，也为活塞工作过程中的热膨胀预留了足够的形变空间，避免热态下出现卡缸故障。销座区域设置了同轴的活塞销安装通孔，孔位与活塞中心轴线保持严格的垂直相交公差，孔边做了加强筋过渡结构，连接销座与裙部主体，大幅提升销座区域的结构强度，能够承受活塞销传递的交变冲击力。材质渲染阶段采用了铸铝合金的金属材质参数，还原了活塞成品的银灰色金属质感，表面设置了轻微的磨砂反光效果，匹配实际机加工后的活塞表面质感，顶部平面做了更高的光洁度处理，还原燃烧室接触面的高光加工效果。建模过程中对各结构的尺寸公差做了严格的参数化约束，所有配合面的尺寸均可通过参数调整快速适配不同排量的内燃机设计需求，整体结构完全符合活塞的实际工作逻辑，既满足了往复运动的结构强度要求，也兼顾了轻量化、热形变补偿的设计需求，可用于内燃机结构教学、动力系统装配仿真、零部件加工参考等多个场景。
