4英寸法兰连接铁质旋塞阀结构设计

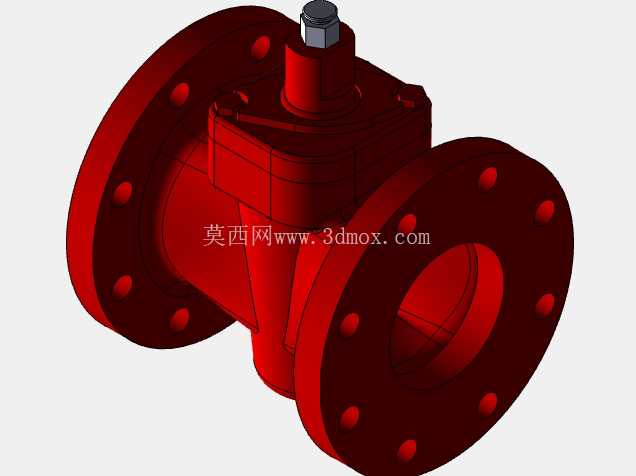

　　在石化、市政给排水、油气输送等中低压流体输送管路系统中，旋塞阀是应用十分广泛的截断类阀门，依靠带通孔的塞体绕阀杆轴线旋转90度即可实现管路通断切换，相比闸阀、截止阀，其流道平直、启闭力矩小、开关迅速，尤其适合需要频繁操作、介质含少量颗粒杂质的工况场景。本次呈现的4英寸规格双螺栓盖式铁质旋塞阀，适配Class200压力等级管路，额定工作压力可达400psig，短型结构设计能有效压缩管路安装占用空间，在装置区紧凑排布的管廊、设备进出口接管场景中具备突出的适配性。从结构设计逻辑来看，该旋塞阀采用法兰式连接端，两端法兰均为凸面密封形式，法兰盘上均匀分布螺栓通孔，安装时可通过配套螺栓螺母与管路侧法兰紧密对接，密封面间加装适配压力等级的非金属垫片即可保证连接部位的密封可靠性，避免介质外漏。阀体整体采用铸铁材质一体铸造成型，流道为全通径设计，介质流经时流阻系数极低，不会出现明显的压力损失，也不容易在阀腔内部积存介质残渣，降低了杂质卡涩塞体的故障概率。

　　顶部的阀盖采用双螺栓压紧结构，相比多螺栓阀盖，拆装维护时的操作步骤更少，现场检修更换密封件时无需拆卸大量紧固件，能有效缩短运维停机时间；阀杆与塞体采用刚性连接结构，顶部配置方形操作头，既可以配套手柄进行手动操作，也能根据现场自动化改造需求加装气动、电动执行机构，实现远程开关控制。塞体与阀体密封面之间采用锥面配合结构，装配时通过调整阀盖的压紧量即可保证塞体与阀座密封面的贴合比压，既保证密封性能，又避免配合面压得过紧导致启闭力矩过大。从安装边界来看，该短型旋塞阀的结构长度符合对应压力等级的阀门尺寸标准，两端法兰的螺栓孔中心距、密封面直径均严格匹配同规格工业管路法兰标准，现场安装时无需额外加工过渡连接件，可直接替换同参数的其他类型截断阀。

　　在实际工况应用中，这类旋塞阀可用于输送水、油品、弱腐蚀性气体等介质的管路，安装时需注意保持阀杆垂直向上，预留足够的操作空间用于手柄转动或执行机构安装，同时要避免将阀门安装在管路长期承受弯矩的位置，防止法兰连接部位受额外应力出现泄漏。建模过程中，对阀体的铸造圆角、法兰盘的螺栓孔倒角、塞体的通孔粗糙度要求、阀杆的密封填料腔结构都做了精准还原，所有配合部位的尺寸公差均参考通用阀门设计规范设定，既保证三维模型的结构完整性，也能为后续的工程出图、装配模拟、应力仿真分析提供准确的模型基础。

　　对于管路设计人员来说，这类标准化的旋塞阀模型可以直接导入管路装配体中，用于完成管路排布的干涉检查、安装空间校核，提前预判现场安装时可能出现的结构冲突问题，减少现场施工的整改工作量；对于阀门结构设计从业者，该模型的阀盖压紧结构、塞体密封形式也具备一定的参考价值，可作为同类型中低压旋塞阀结构优化的参考蓝本。需要注意的是，这类铁质旋塞阀不适用于强腐蚀性介质、高温高压工况，选型时需结合实际介质特性、工作压力温度参数匹配对应的密封件材质与阀体处理工艺，比如在输送污水类介质时可在密封面堆焊耐磨合金层，提升阀门的使用寿命。
