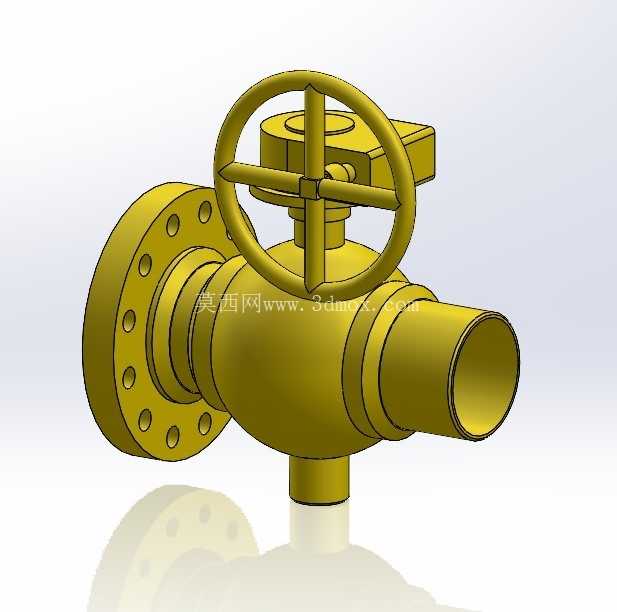

六英寸法兰连接蜗轮传动球阀结构

　　在长距离油气输送管线、城市高压燃气管网、炼化装置高温高压工艺管段中，大口径截断类阀门的选型直接决定整套管线系统的运行可靠性与运维成本，本次呈现的六英寸通径法兰连接蜗轮传动球阀，正是针对中高压工业管线场景开发的核心截断部件。这类阀门的核心作用是在管线正常运行时保持全开状态保障介质顺畅通行，在管线检修、故障切出、工艺切换时实现零泄漏截断，相比同口径闸阀，球阀的密封面受介质冲蚀更小，开关行程更短，更适合需要频繁动作或者快速切断的工况。

　　从结构设计逻辑来看，该球阀采用侧装式固定球结构，而非浮动球设计，这是因为六英寸通径在Class600压力等级下，介质作用在球体上的推力极大，浮动球结构会将全部推力传递给出口侧阀座，不仅大幅提升操作扭矩，还会加剧阀座的不均匀磨损，固定球结构通过上下阀杆将球体定位在阀体中腔，介质推力由阀体和上下支撑轴共同承担，阀座仅承担密封比压所需的压紧力，能有效降低操作扭矩，延长密封件使用寿命。驱动端采用蜗轮蜗杆传动机构，手轮直径经过扭矩匹配计算，即便在管线带压状态下，现场操作人员无需借助加力杆即可完成开关操作，蜗轮机构自带自锁特性，可避免介质压力波动导致球体自行转动，保障阀位稳定。

　　连接端采用标准凸面法兰结构，法兰密封面的凸台高度、螺栓孔中心圆直径、螺栓孔数量与孔径均匹配Class600压力等级的管道法兰标准，安装时无需额外加工转接件，可直接与同压力等级的工艺管线、设备管口配对，法兰背面的加工精度控制在Ra3.2以内，保障与垫片的贴合紧密性，避免安装后出现法兰面渗漏。阀体中腔采用螺栓连接的分体式结构，中腔密封采用缠绕式垫片，可耐受温度交变带来的热胀冷缩，不会因为管线温度波动出现中腔泄漏。球体表面采用硬化处理，粗糙度控制在Ra0.8以内，与阀座密封面形成紧密贴合，即便介质中含有少量固体颗粒，也能在开关过程中减少密封面的划伤概率。

　　从安装边界来看，该阀门的结构长度符合工业阀门结构长度标准，在管线设计时无需为该阀门预留额外的安装空间，手轮的安装高度距离阀体中心的尺寸经过优化，既保证操作时的力臂长度足够，又不会因为手轮过高导致管线布局时出现干涉，阀门底部设置有排污接口，可在定期维护时排出中腔积存的杂质与冷凝液，无需将阀门从管线上拆下即可完成常规排污作业。在实际管线布局中，这类阀门通常安装在泵出口、装置进出口、分支管线起点等关键节点，选型时需要匹配管线的设计压力、设计温度、介质腐蚀特性，该结构的球阀可适配洁净气体、油品、清水等多种介质，若用于腐蚀性介质场景仅需更换阀座与球体的密封面材质即可，结构主体无需大幅改动。

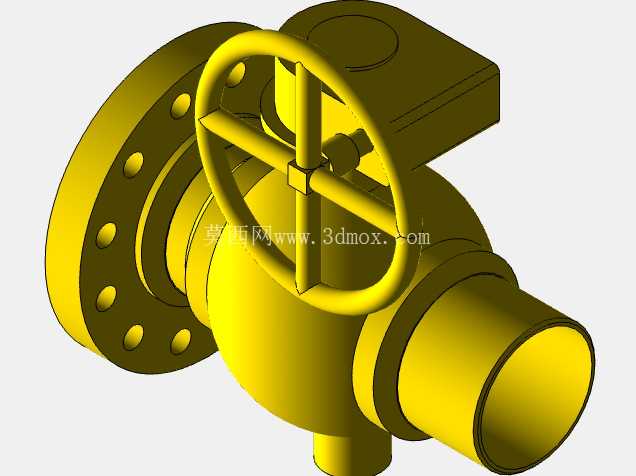

　　建模过程中严格遵循实际产品的尺寸链逻辑，法兰螺栓孔的位置度、阀杆与球体的同轴度、手轮与蜗轮箱的连接尺寸均按照实际装配公差进行还原，可直接用于管线布局的干涉检查、运维操作空间模拟、施工方案交底等场景，避免现场安装时出现阀门与周边管线、支吊架、操作平台的干涉问题。
