立式带安装法兰轴承支撑座结构设计

　　在常规的中小型传动设备布局里，这类立式轴承支撑结构的应用场景覆盖范围极广，从轻工输送线的从动辊支撑，到小型动力头的主轴辅助定位，再到非标自动化设备里的传动轴系固定，都能见到同结构形式的支撑件。不同于卧式剖分式轴承座侧重大载荷、易拆装的重型工况设计，这款立式一体结构的支撑座更适配安装空间紧凑、轴系径向载荷占比高、轴向定位要求明确的中轻载传动场景。

　　从实际使用的功能逻辑来看，该支撑座的核心作用是为旋转轴提供稳定的径向支撑约束，同时通过端部的锁紧结构限制轴系的轴向窜动，保证轴上安装的带轮、齿轮、同步轮等传动件始终处于设计啮合位置，避免因轴系偏移带来的传动异响、齿面偏磨、皮带跑偏等常见设备故障。座体一侧的带孔法兰结构并非冗余设计，在部分需要调整轴系中心高或者对接外部安装立板的场景下，这个法兰位可以直接穿装定位销或者连接螺栓，实现支撑座与周边结构的刚性连接，不需要额外加工转接支架，能有效压缩设备的整体装配空间。

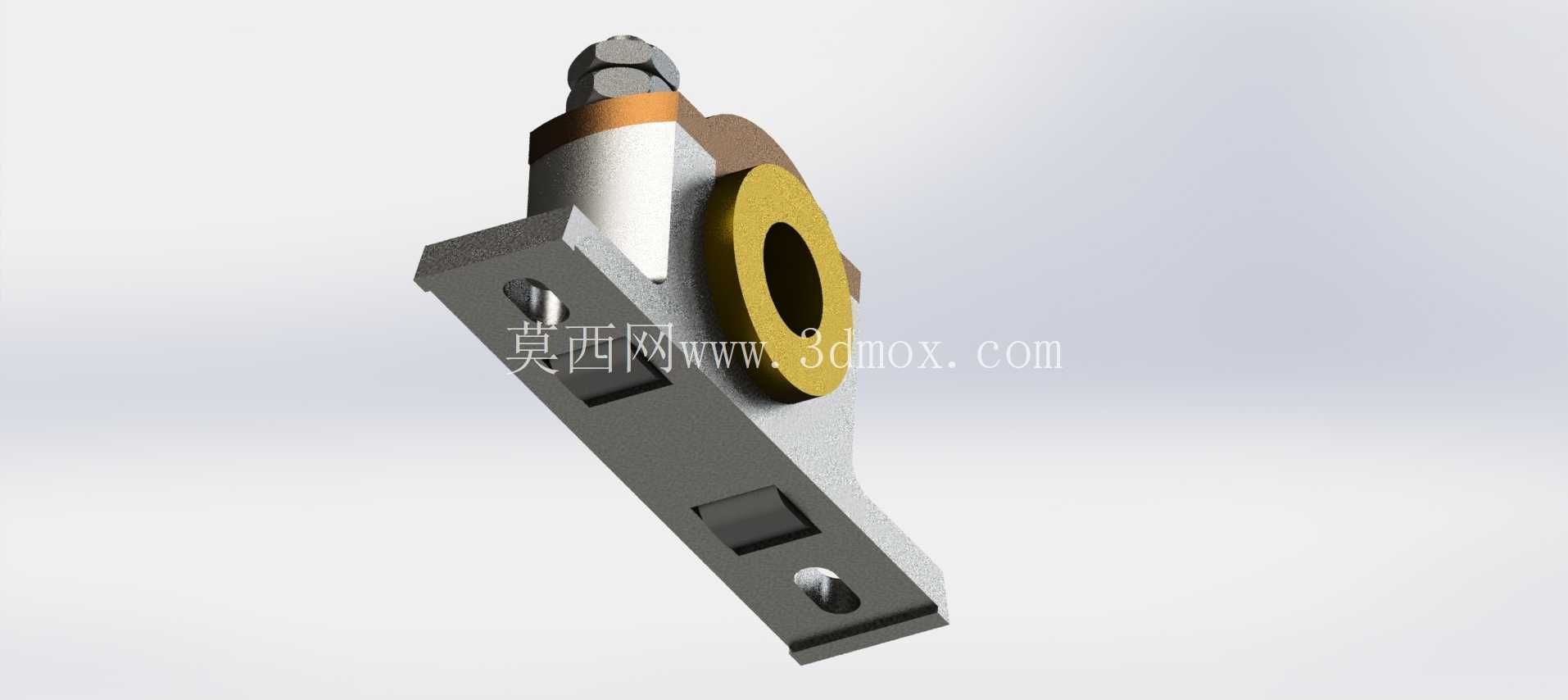

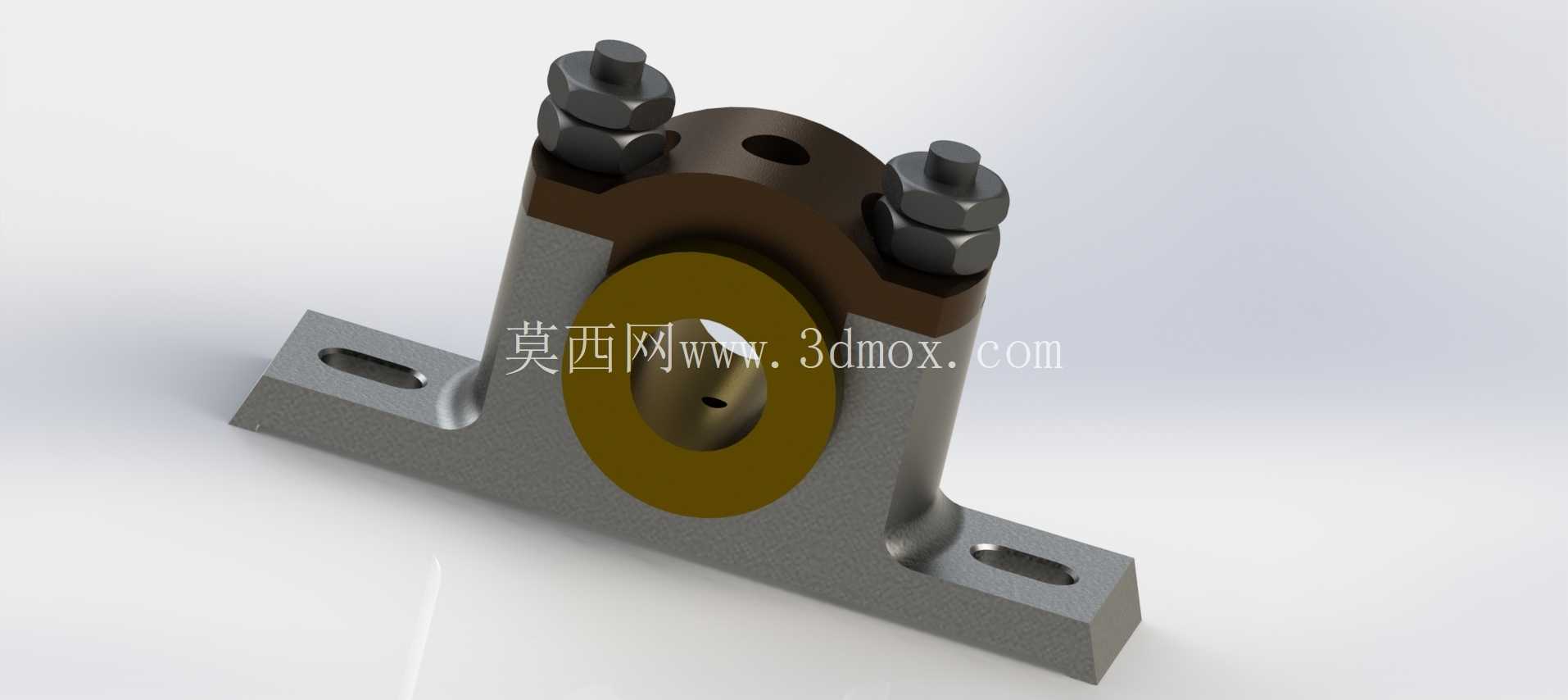

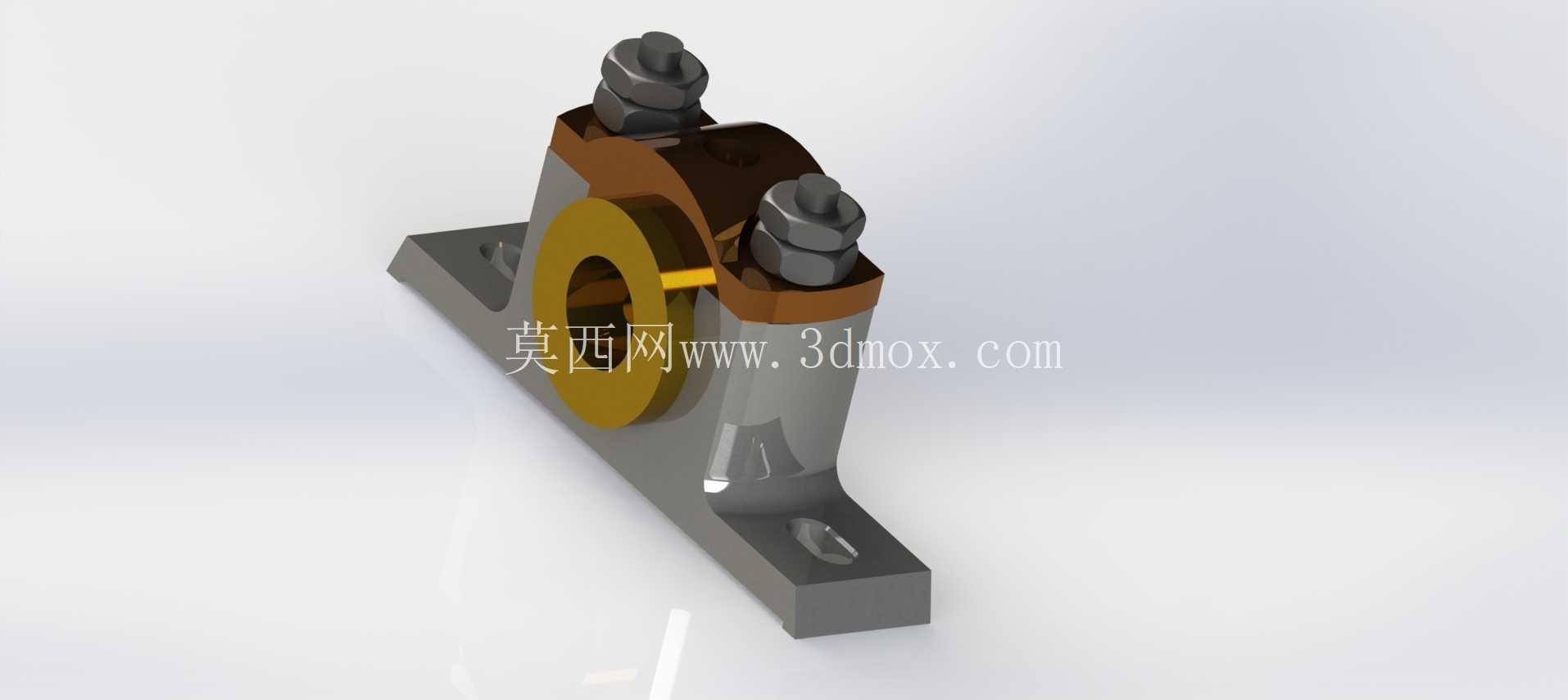

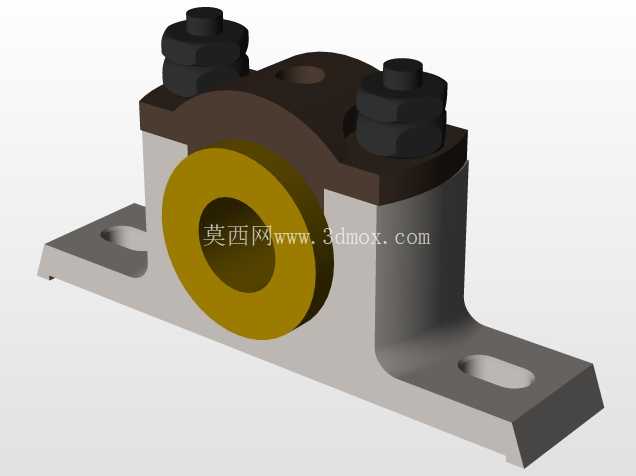

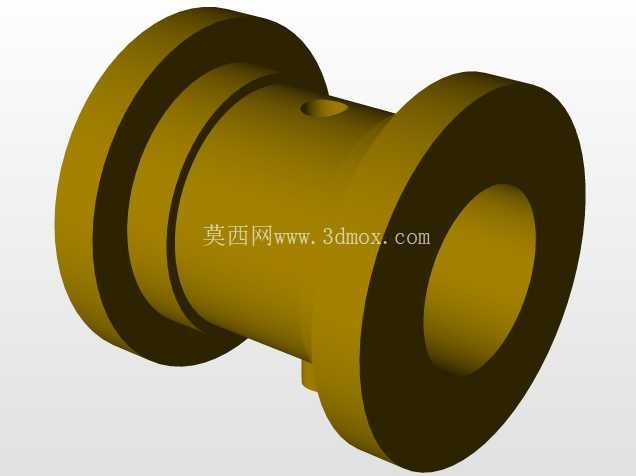

　　设计这款支撑结构的时候，首先要明确的是安装边界的约束条件：底部的两个长圆形安装孔是为了适配安装基面的孔位公差，现场装配时可以在小范围内调整支撑座的前后位置，抵消机架焊接或者机加工带来的孔位偏差，不需要对安装基面进行二次修配。座体的主体承力部分采用加厚的直角折弯式一体结构，相比拼接式的焊接座体，一体机加工的结构不存在焊接应力变形的问题，长期承受交变载荷的时候也不会出现焊缝开裂的隐患。支撑孔的内壁设计有轴承安装定位台阶，装配时标准深沟球轴承可以直接抵靠在台阶面上，不需要额外加装轴套或者定位挡圈来限制轴承的外圈位置，能减少装配环节的零件数量，降低现场装配的出错概率。

　　从外形尺寸的匹配逻辑来看，支撑孔的直径是整个结构的核心设计基准，所有外部结构的尺寸都围绕这个基准展开：底部安装面到支撑孔中心的高度尺寸，需要匹配对应轴系的中心高要求，保证轴安装完成后与配套的传动部件处于同一水平面；法兰安装面与支撑孔轴线的平行度公差需要控制在0.02mm以内，否则通过法兰连接外部结构时会产生附加的安装应力，长期运行会导致轴承外圈受力不均，缩短轴承的实际使用寿命。端部的锁紧螺母配合止动垫圈的结构，是用来锁紧轴承内圈的，设计时预留了足够的螺母旋合空间，现场更换轴承时不需要完全拆下联轴器或者轴端的传动件，只需要松开锁紧螺母就能将轴承从支撑孔内顶出，大幅降低后期设备维护的拆装工作量。

　　在实际选型适配的时候，需要注意这类立式支撑座的载荷承受方向：主要承载方向是垂直于底部安装面的径向载荷，对于平行于安装面的侧向载荷承受能力有限，如果设备运行时存在较大的侧向冲击力，就需要在支撑座侧面加装辅助挡块，或者选用带侧向加强筋的重载型号。另外座体上的两个方形减重槽，并不是单纯为了减少材料用量，这两个槽位同时可以作为装配时的找正基准，打表检测轴系水平度的时候，可以将百分表表座吸附在槽位的加工面上，快速完成轴系的同轴度校准，不需要额外制作找正工装。很多一线装配人员容易忽略的细节是，支撑座的底部安装面并不是完全的整面接触，设计时在安装孔周边做了微小的凸起接触面，这样可以避免安装基面的平面度误差影响支撑座的安装精度，锁紧安装螺栓时，凸起面会产生微小的弹性变形，自动补偿基面的平面度偏差，保证支撑孔的轴线不会因为螺栓锁紧产生偏斜。
