Monitorlines4布拉索斯河武器架结构设计

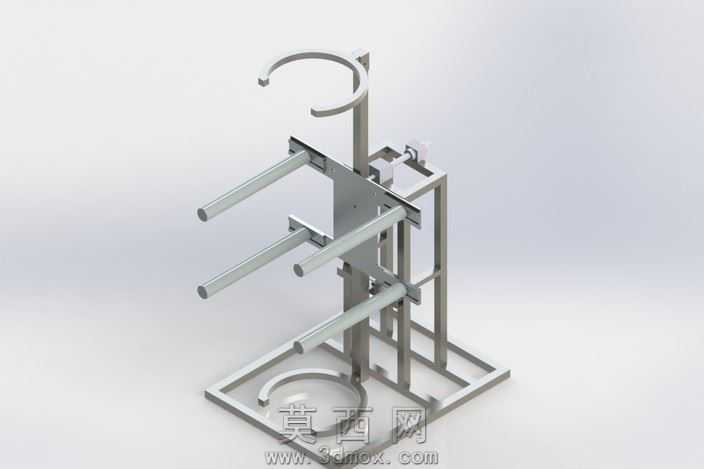

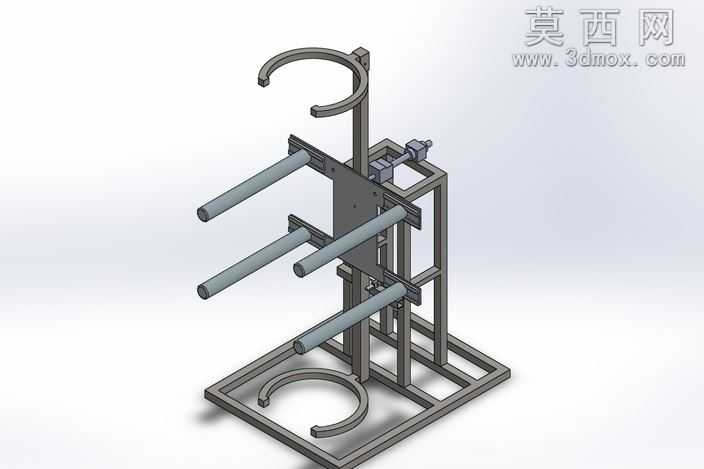

本作品为Monitorlines4布拉索斯河武器架三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计装配逻辑，对每一处杆件、连接节点、限位结构都进行了1:1等比例还原，确保模型尺寸精度符合实际生产加工的公差要求。模型整体采用框架式结构设计，底部为方形落地支撑框架，通过多根垂直立柱搭建主体承重骨架，横向伸出多组平行圆管杆件作为武器承托部位，上下两端设置弧形C型开口卡扣结构，用于对长杆类武器的端部进行限位固定，避免放置过程中出现滑落、偏移的问题。建模阶段对金属方管、圆管的壁厚都进行了实体化处理，所有连接部位的焊接贴合面、螺栓安装位都做了细节还原，没有出现破面、重叠面、几何错误等问题，可直接导入工程软件生成加工图纸，也可用于装配干涉校验、结构力学仿真分析。材质渲染阶段采用哑光磨砂金属材质，模拟不锈钢管材的真实表面质感，对框架的棱角处做了轻微倒角处理，还原金属加工后的真实边缘效果，场景采用柔和的无影布光，清晰展现结构的层级关系与装配逻辑，没有添加多余的装饰元素，突出结构本身的功能性设计。设计思路围绕长杆类武器的稳定存放需求展开，底部方形框架保证了整体放置的稳定性，降低整体重心避免侧翻，多层平行承托杆可同时放置多件长杆装备，上下弧形卡扣可适配不同直径的杆体，无需额外调节即可完成固定，整体结构无复杂活动部件，加工难度低、结构强度高，兼顾实用性与加工经济性，模型装配层级清晰，每一个零件都可单独编辑修改，方便后续根据实际使用需求调整杆件长度、框架尺寸、卡扣开口大小等参数，适配不同规格的装备存放需求。
