轻量级模块化空心钢筋混凝土板结构设计

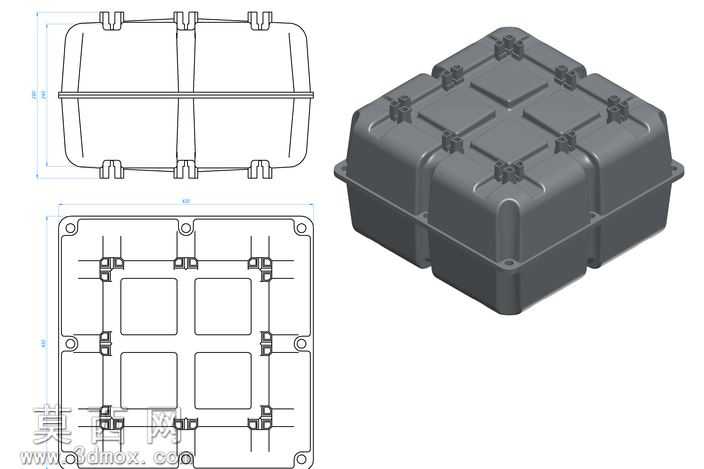

本作品为轻量级模块化空心钢筋混凝土板的三维结构设计，建模阶段采用自顶向下的设计思路，先完成整体模块的轮廓基准搭建，再逐步拆分上下壳体、拼接卡扣、加强筋结构等细节特征。建模过程中优先保证结构的可拼接性，整体采用方形对称布局，模块边缘设置多组互锁式卡扣结构，可实现同规格模块之间的快速拼接组合，无需额外连接件即可完成多模块的组装固定，适配不同尺寸的铺装需求。模型内部采用九宫格式空心腔体结构，在保证结构强度的前提下大幅降低构件自重，实现轻量级的设计目标，腔体的分隔筋同时承担内部受力支撑作用，可均匀分散上部传递的荷载，避免局部应力集中导致的结构破损。渲染阶段采用哑光深灰色混凝土材质，还原预制混凝土构件的真实质感，对卡扣边缘、壳体转角处做了圆角过渡处理，既符合混凝土预制件的脱模工艺要求，也能减少安装使用过程中的磕碰损伤。结构设计上，模块上下壳体采用对称式分型设计，合模后边缘完全贴合，边角处设置的安装定位孔可配合紧固件完成与基础结构的固定，表面的十字形加强筋布局进一步提升了板面的抗弯折性能，可满足常规铺装场景的承重需求。设计过程中充分考虑预制构件的生产可行性，所有结构特征均适配混凝土预制浇筑的工艺要求，无倒扣、薄壁等难以脱模或浇筑的结构，空心腔体的壁厚均匀一致，可保证浇筑过程中混凝土填充密实，避免出现空鼓、强度不均等质量问题。模块的互锁结构经过尺寸校验，拼接后相邻模块之间无明显缝隙，整体铺装面平整一致，同时可拆卸的结构设计也便于后期局部构件的更换维护，降低整体运维成本。
