M55细牙圆型开槽锁紧螺母结构设计

　　在各类需要轴向定位、螺纹防松的机械装配场景中，这类细牙圆开槽锁紧螺母是应用频次极高的紧固件，尤其常见于需要精准调整轴承游隙、固定轴上零件轴向位置的传动结构中，比如中小型变压器的绕组轴向压紧结构、离心泵泵轴的轴承定位端、减速机输入输出轴的轴承锁紧位置，都能见到这类零件的身影。和普通六角锁紧螺母不同，这类圆螺母不需要预留六角头的扳手操作空间，能够在轴端、套筒内部这类径向空间局促的位置完成装配，仅需在螺母外圆加工出均匀分布的卡槽，配合钩形扳手就能施加足够的锁紧扭矩，不会因为操作空间不足导致拧紧力矩不达标出现松脱。

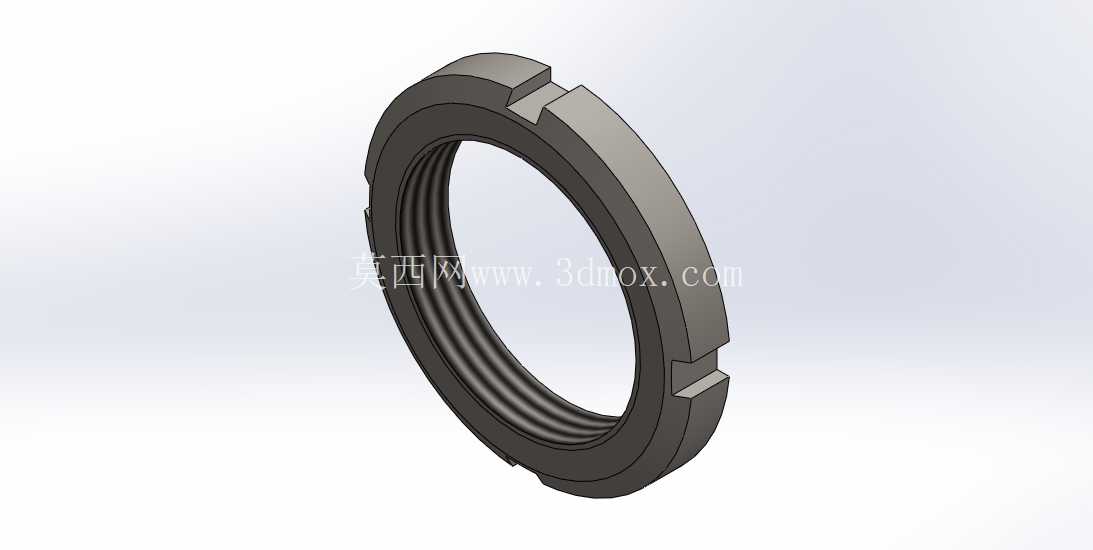

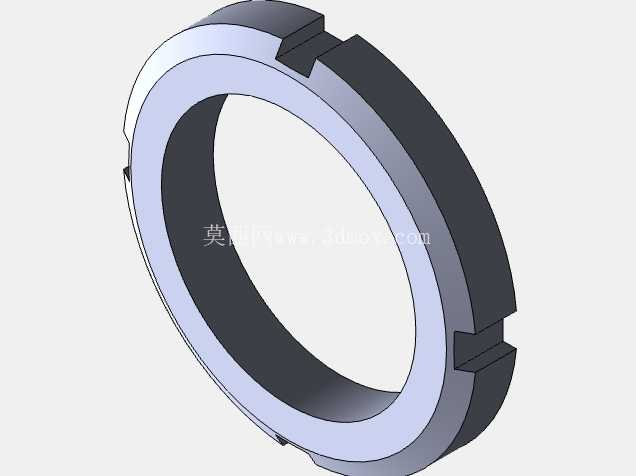

　　从功能特性来看，这款M55×2规格的锁紧螺母采用细牙螺纹设计，2mm的螺距相比同公称直径的粗牙螺纹拥有更小的导程，轴向调整精度更高，在调整轴承预紧量的时候能够实现更细微的进给量控制，避免预紧力过大导致轴承发热抱死，或是预紧力不足导致轴系窜动。螺母本体的外圆均匀分布四个对称的卡槽，卡槽的深度和宽度匹配标准钩形扳手的卡爪尺寸，拧紧时受力点均匀分布在螺母圆周方向，不会因为单侧施力导致螺母偏斜，保证螺纹配合的同轴度，避免螺纹咬合损伤。螺母的端面加工有较高的平面度要求，和被压紧的轴承内圈端面、轴肩挡圈端面贴合时能够保证足够的接触面积，压紧力均匀传递，不会出现局部应力集中导致的零件压痕或是变形。

　　设计这类螺母的时候，首先要匹配安装轴的螺纹规格，M55的公称直径对应轴上加工的外螺纹尺寸，螺纹公差带选用中等配合精度，既保证装配时的顺畅性，又不会因为配合间隙过大导致锁紧后出现径向晃动。螺母的整体厚度需要根据所需的最大锁紧力矩计算，保证在额定拧紧力矩下螺母的螺纹牙不会出现剪切失效，同时外圆的卡槽位置要避开螺纹的退刀槽区域，保证卡槽根部有足够的强度，避免扳手施力时卡槽崩裂。螺母的两个端面都需要和螺纹轴线保证足够的垂直度，否则锁紧后会导致被压紧的零件出现偏斜，对于轴承这类对端面跳动敏感的零件，垂直度公差通常要控制在0.02mm以内，避免轴系运转时出现额外的跳动量。

　　从安装边界来看，这款螺母的外圆直径要小于安装位置的沉孔内径，保证螺母能够完全沉入沉孔内不会和外围零件发生干涉，卡槽的径向深度要保证钩形扳手的卡爪能够完全卡入，不会因为卡入深度不足导致拧紧时打滑。装配时需要注意螺纹部分的清洁，避免铁屑、灰尘嵌入螺纹牙之间导致拧紧力矩虚高，实际产生的轴向预紧力不足。在有振动的工况下使用时，还可以配合止动垫圈使用，将止动垫圈的内爪卡入轴上的卡槽，外爪掰入螺母的卡槽内，实现机械锁止，完全避免螺纹因为振动出现回转松脱。这类螺母的材质通常选用中碳钢经调质处理，既有足够的强度承受锁紧时的挤压力，又有合适的韧性避免冲击载荷下断裂，表面经过氧化处理后具备基础的防锈能力，能够适应多数常规工业工况的使用要求。在进行三维建模的时候，需要重点还原螺纹的牙型轮廓、卡槽的对称分布、端面的形位公差基准，保证后续出工程图时能够直接用于生产加工，模型的装配基准要和实际安装时的定位基准重合，方便在整体装配体中直接调用进行干涉检查，验证螺母和周边零件的间隙是否满足装配工具的操作空间要求。
