OH2型离心泵配套传动长轴结构设计

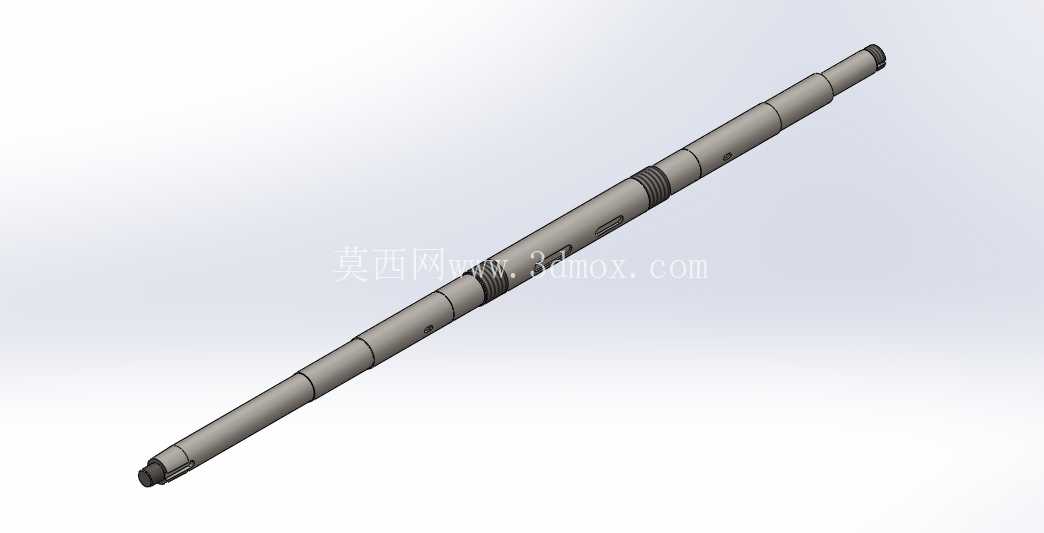

　　从实际工况适配角度看，OH2型离心泵多为单级悬臂结构，泵轴需要同时传递电机输出的扭矩，承受叶轮旋转产生的径向力、残余轴向力，以及介质压力带来的附加载荷，因此轴的各段直径匹配是设计核心：靠近叶轮端的轴段直径略大，用于承载悬臂端的弯矩，降低叶轮处的轴挠度，避免叶轮运转时与泵壳口环发生摩擦；密封腔位置的轴段尺寸严格匹配所选机械密封的轴径要求，表面粗糙度控制在合理范围，保证密封副的运行环境稳定，减少密封泄漏风险；两端轴承安装位的轴颈按照轴承内径公差带加工，保证轴承内圈与轴的过盈配合量符合旋转轴装配要求，避免跑内圈故障。在石油炼化、化工输送、市政给排水等领域的OH2型悬臂式离心泵机组中，泵轴是连接动力端与水力端的核心传动承载部件，其结构设计合理性直接决定整泵运行稳定性、振动限值与检修周期。这款泵轴采用阶梯长轴结构设计，整体为细长轴形态，沿轴向分布多段不同直径的轴颈，分别对应叶轮安装位、机械密封装配位、轴承支撑位、联轴器对接位，各轴段之间设置过渡圆角避免应力集中，轴肩位置严格按照配合公差要求加工，保证各装配件的轴向定位精度。

　　设计过程中需要重点校核轴的临界转速，OH2泵轴属于细长轴范畴，工作转速需要避开一阶临界转速的共振区间，通常设计时让工作转速低于一阶临界转速的70%，保证运行时轴的振动值在API610标准要求范围内。轴上的键槽分别布置在叶轮安装端和联轴器端，键槽宽度与对应传动件的键槽匹配，键槽深度按照标准规范选取，同时键槽端部设置退刀结构，避免加工应力集中。轴上还设置有密封圈安装槽、轴用挡圈槽，分别用于安装轴封和轴向定位挡圈，保证各装配件不会在运行中发生轴向窜动。

　　从安装边界来看，这款泵轴的总长度匹配OH2型泵的悬架、泵壳、密封腔的轴向尺寸，安装时从泵的动力端穿入，依次穿过轴承箱、密封腔、泵壳，端部通过叶轮螺母锁紧叶轮，另一端通过键与联轴器连接，对接电机输出轴，各轴段的同轴度要求严格，加工时需要采用两顶尖装夹工艺保证各轴颈的径向跳动公差在0.02mm以内，避免运行时出现偏摆。实际应用中，这类泵轴的材质通常根据输送介质特性选择，输送清水类介质可选用45钢调质处理，输送腐蚀性介质则选用2Cr13或者双相不锈钢材质，表面根据需要做硬化处理，提高轴颈处的耐磨性能，延长使用寿命。

　　在结构细节上，轴的中心可根据加工需要设置中心孔，作为加工和检修时的定位基准，叶轮端设置有螺纹段用于安装叶轮锁紧螺母，螺纹旋向与泵轴旋转方向相反，避免运转时螺母松动退出。轴承位之间的轴段直径略小于轴承内径，方便装配时轴承顺利压装，同时减少装配过程中对轴颈表面的划伤。密封位置的轴段如果采用填料密封，还需要额外设置轴套保护轴面，但这款结构适配机械密封，轴面直接作为密封副的配合面，因此表面硬度和粗糙度要求更高。从受力角度分析，悬臂端的叶轮重量和水力径向力是轴的主要载荷来源，设计时通过合理布置两个支撑轴承的跨距，优化轴的受力分布，将轴承处的支反力控制在轴承额定动载荷的允许范围内，保证轴承的使用寿命达到设计要求。轴上各退刀槽、圆角的尺寸都经过应力校核，避免在交变载荷作用下出现疲劳断裂，尤其是键槽根部、轴肩过渡位置，是应力集中的高发区域，圆角半径通常不小于2mm，降低应力集中系数。
