固定式迷宫密封环结构三维设计

　　不同于接触式密封件存在的摩擦损耗、寿命受限问题，这类固定式迷宫密封安装在设备腔体的静止端，与旋转轴系之间保留均匀的微小径向间隙，通过多道依次排布的环形节流齿槽形成逐级扩容的节流空腔，当带压介质沿轴面间隙向外泄漏时，会在每一道齿缝处经历节流降压、涡流耗散的过程，经过多道齿槽的逐级损耗后，介质剩余压力不足以突破最外侧密封齿的阻力，从而实现无接触的密封效果，整个运行过程中密封件与旋转轴无直接摩擦，不会产生接触磨损，也不需要额外的润滑补偿，能够在长期连续运行的工况下保持稳定的密封性能，尤其适合转速超过1500r/min、介质温度超过120℃、运行环境存在硬质粉尘颗粒的场景，比如工业离心泵的轴端密封、大型风机的腔体密封、减速机输出轴的防尘密封、透平设备的级间密封等场景，都能看到这类固定式迷宫密封的应用。在旋转类流体输送设备、动力传动设备的密封系统设计中，非接触式迷宫密封始终是高速、高温、高粉尘工况下的核心密封选型方向，本次呈现的固定式迷宫密封结构，正是针对中高速旋转轴系的静端密封需求开发的实体结构。

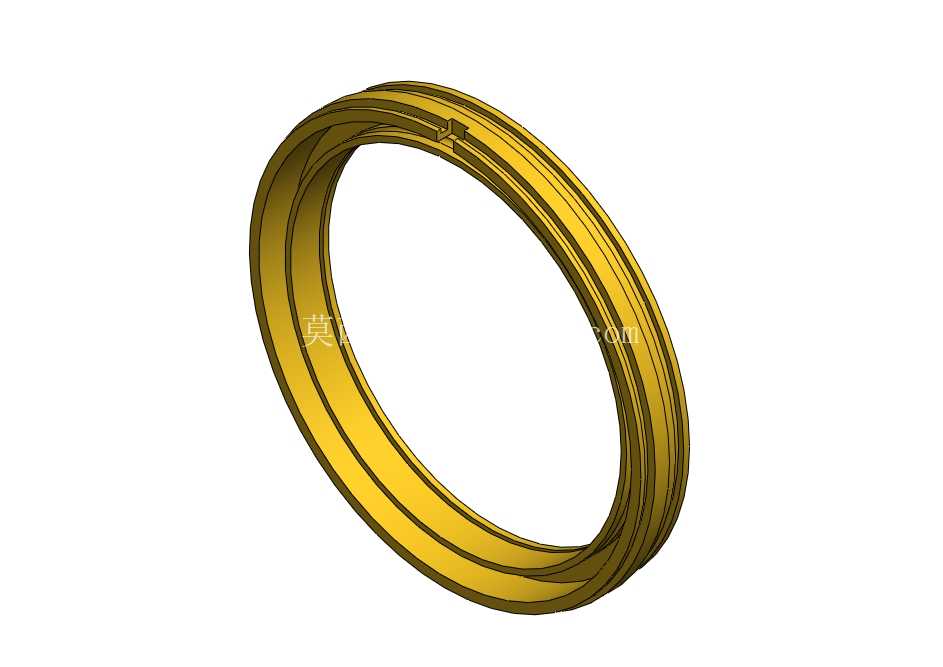

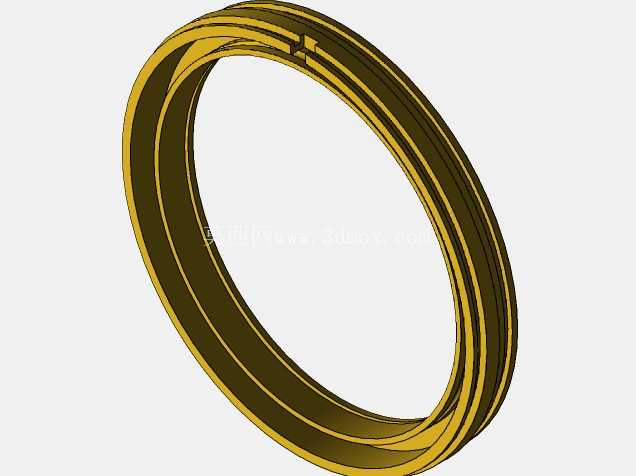

　　从结构设计逻辑来看，这款密封采用整体环形一体式结构，基体为等截面环形金属环体，沿环体内壁均匀排布多道平行的环形密封齿，齿顶采用窄边锐边设计，能够在保证结构强度的前提下尽可能缩小齿顶与旋转轴的配合间隙，提升节流降压的效率；齿与齿之间的空腔采用等宽深的矩形截面设计，能够让通过齿缝的高速介质在空腔内形成充分的涡流，将介质的压力能转化为热能耗散掉，避免介质沿轴向持续窜流。密封环的轴向端面设计有定位止口，能够与设备腔体的安装槽精准配合，安装时不需要额外调整同轴度，依靠止口的配合精度就能保证密封环与旋转轴的同轴度要求，避免运行过程中出现齿顶碰磨轴面的问题。密封环的径向厚度根据适配的轴径尺寸做了匹配优化，既保证环体有足够的刚性，在介质压力波动下不会出现径向变形导致间隙变化，也不会占用过多的腔体径向安装空间，适配大多数常规设备的密封腔安装尺寸。在实际选型应用中，这类固定式迷宫密封的安装边界需要重点关注几个核心参数：首先是密封环的内径与旋转轴的配合间隙，需要根据设备的运行转速、轴系的径向跳动量、工作温度下的热膨胀量来综合确定，间隙过小会在轴系跳动、热胀时出现碰磨，间隙过大则会降低密封节流效果，一般常温工况下径向间隙控制在0.2mm-0.5mm区间，高温工况需要根据材料热膨胀系数适当放大间隙值。

　　其次是密封环的轴向安装长度，需要与设备密封腔的轴向深度匹配，保证安装后密封环的端面能够被腔体压盖完全压紧，不会在介质压力作用下出现轴向窜动，同时要保证密封齿的轴向覆盖范围完全跨过轴系的轴向窜动行程，避免运行过程中轴的轴向位移导致密封齿脱离配合区间。另外，密封环的外径与腔体安装孔采用过渡配合，配合面可以涂抹少量密封胶填补微观间隙，避免介质从密封环外圆与腔体的配合面处泄漏。从实际使用场景的反馈来看，这类固定式迷宫密封相比填料密封、骨架油封等接触式密封，使用寿命能够提升5-10倍，运行过程中不需要定期更换维护，也不会因为密封件磨损出现泄漏量逐渐增大的问题，尤其适合连续运行、不便于频繁停机维护的工业生产场景。

　　在结构建模过程中，这类环形密封件需要重点保证各道密封齿的同轴度，所有齿顶的圆度公差需要控制在0.02mm以内，避免出现局部间隙过小导致的碰磨问题；同时密封齿的锐边需要保留合适的倒角，去除加工毛刺，但不能过度倒钝影响节流效果。对于存在固体颗粒的工况场景，还可以在密封齿的空腔位置设计微小的回油孔或者吹扫孔，将进入密封间隙的颗粒及时排出，避免颗粒卡在齿缝处磨损轴面。这类密封结构虽然原理简单，但细节尺寸的匹配直接决定最终的密封效果，建模过程中需要结合实际工况的压力、转速、介质特性调整齿的数量、齿高、齿间距以及间隙值，不能直接套用通用尺寸，否则很容易出现密封效果不达标的问题。比如在压差较大的工况下，需要适当增加密封齿的数量，延长密封的轴向长度，提升逐级节流的效果；在粉尘较多的工况下，可以适当加大齿间空腔的容积，让进入空腔的粉尘能够沉积在空腔底部，不会随气流持续向外泄漏。
