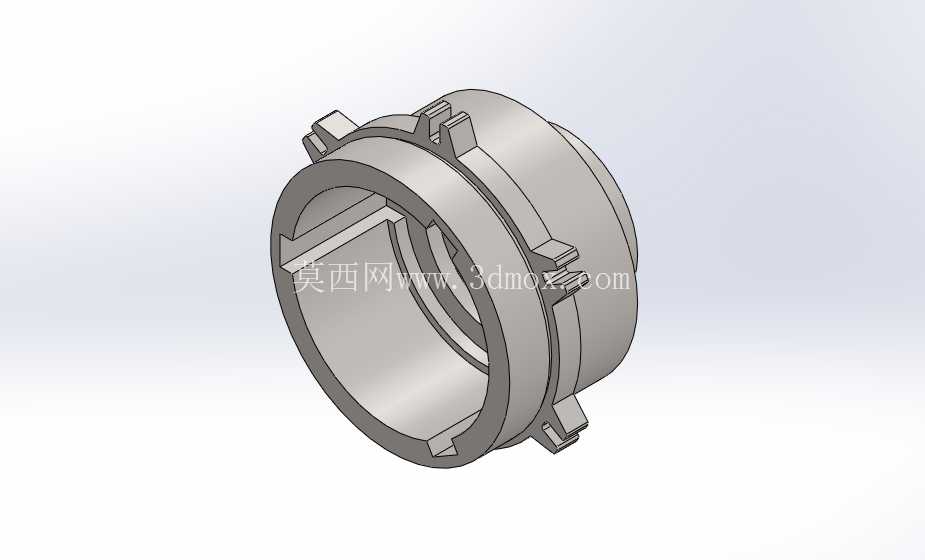

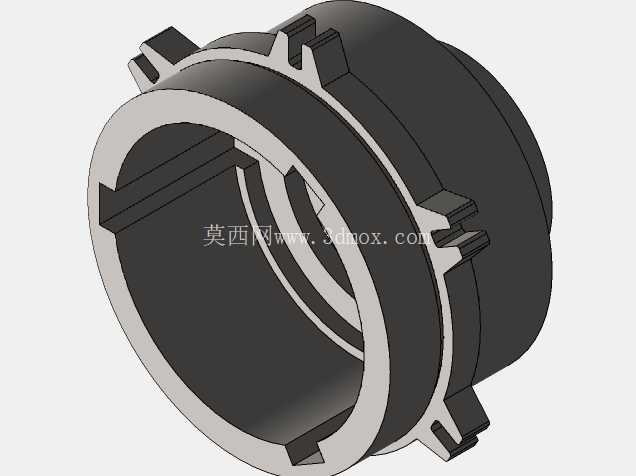

带定位凸台的轴承安装外壳结构

　　在各类回转传动设备的装配环节中，轴承外壳是衔接轴承外圈与设备机架的核心承载构件，其结构合理性直接决定整套回转机构的运行稳定性与服役寿命。这类带周向定位凸台的轴承外壳，常应用于中小型离心泵、耦合器、工业泵组的轴承端装配工位，也可适配输送线辊筒、小型减速机输出轴的轴承支承场景，核心作用是为滚动轴承提供精准的定位基准，同时承受轴系运转过程中传递的径向载荷与少量轴向窜动力，避免轴承外圈在设备运行时出现跟转、移位问题。从结构设计逻辑来看，该壳体采用阶梯式中空内腔设计，内腔不同直径的台阶面分别对应轴承外圈的安装止口、密封件的嵌装槽位，加工时需严格控制各台阶的同轴度公差，避免轴承装入后出现内圈偏斜，导致轴系运转卡滞、滚动体异常磨损。

　　壳体外圆周均匀分布的凸耳结构，是安装时的螺栓穿装定位位，凸耳的厚度与开孔位置经过受力校核，确保螺栓锁紧后壳体与安装面的贴合面压强均匀，不会因局部应力集中出现壳体开裂或安装面变形。壳体一端的环形凸缘设计，一方面是作为安装时的轴向定位面，与设备轴承座的端面贴合后控制轴承的轴向安装深度，另一方面凸缘的外径尺寸略大于壳体主体外径，可在装配时起到导向作用，避免壳体压入安装位时出现偏斜刮伤安装孔内壁。从安装边界尺寸来看，壳体的最大外径需与设备安装座的内孔保持过渡配合公差，配合面的表面粗糙度控制在Ra1.6-Ra3.2区间，既保证装配时的压装顺畅度，又能避免配合间隙过大导致的运转振动。

　　中空内腔的最小通径需大于所适配轴径的最大尺寸，预留足够的轴系穿装空间，同时要兼顾密封件的安装尺寸，避免轴运转时与壳体内壁发生摩擦。周向凸耳的开孔中心圆直径需与安装座的螺栓孔位完全匹配，凸耳的突出高度需保证螺栓头锁紧后不会与周边其他结构件发生干涉。在实际选型适配时，首先要确认壳体内腔的轴承安装止口尺寸与所用轴承的外圈外径公差匹配，其次要核对凸耳的安装孔位分布是否与现有安装座的孔位一致，避免出现安装错位。针对有密封需求的应用场景，壳体内腔预留的密封槽尺寸需适配对应规格的O型圈或骨架油封，确保装配后可阻挡外部粉尘、切削液进入轴承腔，同时防止轴承腔内的润滑脂泄漏。

　　这类壳体的壁厚设计经过载荷校核，在满足轻量化要求的同时，可承受额定载荷下的径向冲击力，不会在设备启停、负载突变时出现壳体变形。壳体端面的多个凸起卡位结构，是用于与端盖或锁紧件配合的防转结构，可避免端盖在设备长期运转后因振动出现松脱，提升整套支承结构的可靠性。在建模过程中，所有安装配合面均做了倒角处理，去除锐边毛刺，既避免装配时划伤操作人员，也能引导轴承、密封件等配件顺利装入，减少装配时的零件损伤。
