旋转式迷宫密封环结构三维设计

　　在各类存在旋转轴贯通的承压腔体设备中，旋转迷宫密封是应用极为广泛的非接触式动密封组件，常见于离心泵、齿轮箱、汽轮机、压缩机、大型电机轴承腔等需要阻隔腔体内外介质交换的部位，相比接触式密封，这类密封不存在摩擦磨损，可适应更高的线速度与工作温度，使用寿命更长，也不会对旋转轴产生额外的摩擦阻力损耗。

　　从实际功能逻辑来看，这类密封依靠环形本体上设置的多道依次排布的节流齿隙，形成多次节流膨胀效应，当腔体内的带压介质试图通过密封间隙向外泄漏时，会依次经过每一道齿与配合面之间的微小间隙，每经过一道间隙就会产生一次压力降，经过多道齿的逐级降压后，介质剩余的压力不足以克服最后一道间隙的阻力，从而实现密封效果。非接触的结构特性意味着密封件与旋转轴之间不存在直接的固体摩擦，不需要额外的润滑补给，也不会因为长期摩擦出现密封件磨损失效的问题，尤其适合高速旋转、长期连续运行的工况场景。

　　设计这类密封环时，首先要匹配安装位置的腔体止口尺寸与旋转轴的轴径，确定密封环的内孔与外圆的基本尺寸，内孔与旋转轴之间需要保留均匀的径向间隙，间隙值需要根据轴的径向跳动量、热膨胀量、工作转速综合确定，间隙过小容易在轴出现挠曲变形或者热胀时发生碰磨，间隙过大则会导致节流效果下降，泄漏量超标。密封环本体上的节流齿数量、齿形角度、齿间距是影响密封效果的核心参数，齿的数量越多，节流降压的级数越多，密封效果越好，但同时也要考虑密封环的轴向安装空间限制，不能无限制增加齿数；齿尖通常设计为较薄的结构，这样可以在相同间隙下获得更好的节流效果，即使出现偶然的碰磨，薄齿尖也会被快速磨掉而不会损伤轴的表面，也不会引发抱轴故障。

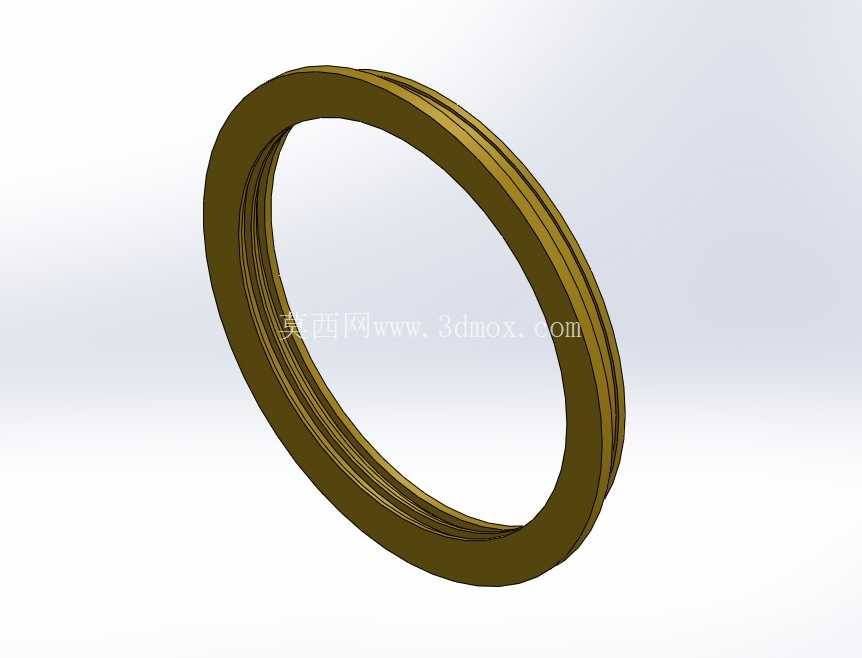

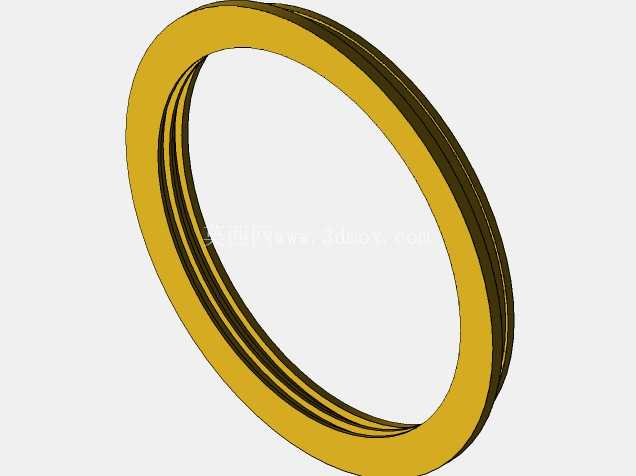

　　从外形结构来看，该密封环为整体式环形结构，外圆设置有定位台阶，用于嵌入腔体的安装止口内实现径向定位，轴向依靠台阶端面与腔体端面贴合实现轴向定位，安装时不需要额外的紧固件，依靠腔体端盖或者相邻零件的压紧即可完成固定。外圆上的多道环形沟槽一方面用于安装辅助的O型密封圈，实现密封环与腔体之间的静密封，避免介质从密封环外圆与腔体的配合间隙处泄漏，另一方面也可以起到均压的作用，平衡密封环受到的径向介质压力，避免密封环出现偏斜导致内孔间隙不均匀。

　　在实际选型应用中，这类密封可以适配多种介质工况，包括润滑油、蒸汽、水、工艺气体等，不同工况下只需要调整密封环的材质与齿隙参数即可，比如输送颗粒介质的工况下需要适当加大齿隙，避免颗粒卡在间隙内造成齿的磨损；高温工况下需要选择耐高温的材质，同时放大热膨胀补偿间隙，避免热胀卡滞。安装过程中需要保证密封环与旋转轴的同轴度，同轴度偏差过大会导致某一侧的间隙过小，运行中出现碰磨，同时也会导致另一侧间隙过大，泄漏量上升。

　　建模过程中需要重点保证各道节流齿的尺寸一致性，环形结构的圆度公差，以及安装定位面的形位公差，所有环形特征均采用回转类特征生成，保证结构的轴对称性，避免出现质量偏心，防止高速旋转时因为偏心产生附加振动。密封环的各过渡位置均设置有微小的倒角，避免安装过程中出现锐边划伤配合件，也可以减少应力集中，提升零件的结构强度。
