内燃机活塞连杆组件结构设计

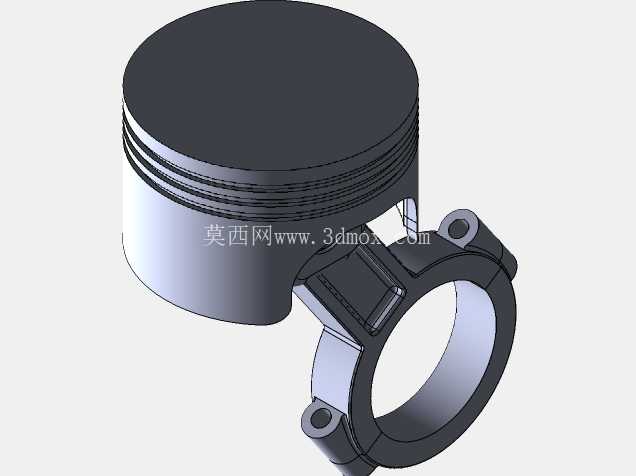

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，直接承担着燃烧室能量转换过程中的力传递与运动形式转换作用，在车用汽油机、小型通用动力机械、摩托车发动机等往复式内燃动力设备中均有广泛应用。从实际工况来看，活塞头部直接接触燃烧室高温高压燃气，工作过程中需要承受最高可达十余兆帕的燃气爆发压力，同时以每秒十余米的平均速度在气缸套内做往复直线运动，配合活塞环完成燃烧室密封、热量传导、机油控油等核心功能，连杆组件则将活塞承受的燃气推力传递给曲轴，把活塞的直线往复运动转换为曲轴的旋转运动，最终向外输出扭矩。

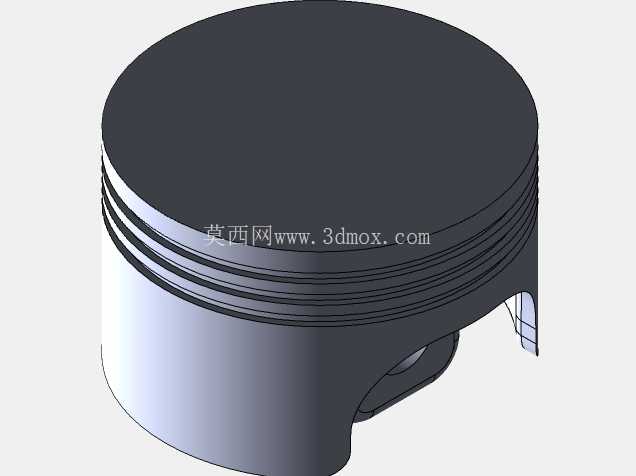

　　从结构设计逻辑来看，活塞头部设置了多道环槽结构，分别对应气环与油环的安装位置，气环主要作用是密封燃烧室，防止高温高压燃气窜入曲轴箱，同时将活塞顶部吸收的大部分热量传导至气缸壁，再通过冷却系统带走热量；油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时在气缸壁上铺涂均匀的油膜，减少活塞、活塞环与气缸壁之间的摩擦磨损。活塞裙部采用了适配热变形的型线设计，考虑到活塞工作时顶部温度远高于裙部，同时受侧压力作用会产生机械变形，设计时对裙部轮廓做了针对性的型面修正，保证热态工作状态下裙部与气缸壁保持均匀的接触间隙，避免出现拉缸、敲缸等故障。

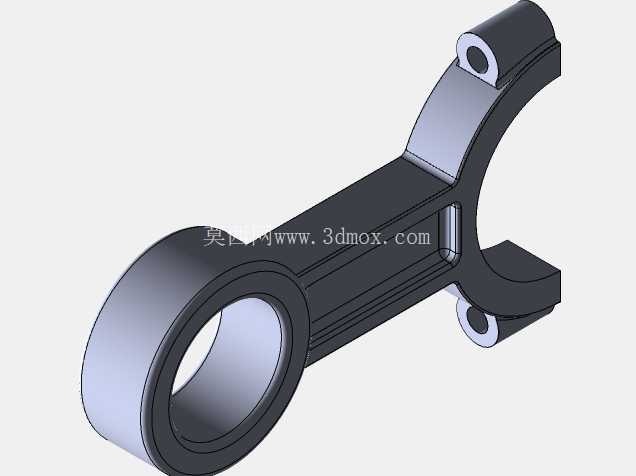

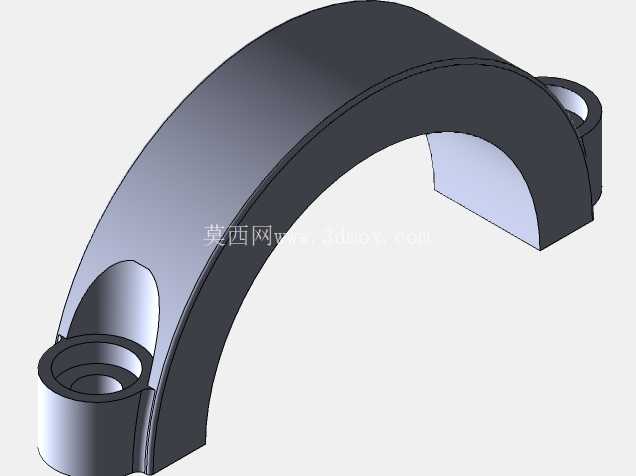

　　连杆部分采用分体式大端结构，通过两个定位螺栓与连杆盖紧固连接，大端内孔用于安装曲轴连杆轴瓦，小端通过活塞销与活塞销座孔连接，杆身采用工字形截面设计，在保证足够结构强度与刚度的前提下，尽可能降低往复运动质量，减少高速运动时的惯性力。设计过程中需要严格控制活塞销孔与连杆小端孔的同轴度，连杆大端孔与小端孔的中心距公差，以及连杆大端结合面的平面度要求，避免装配后出现运动卡滞、偏磨等问题。

　　从安装边界来看，活塞外径需要与对应规格的气缸套内孔保持合理的配合间隙，间隙过大会导致密封不良、敲缸异响，间隙过小则会在热态下出现活塞膨胀卡滞；活塞环槽的宽度、深度尺寸需要与选配的活塞环尺寸匹配，保证环的侧隙、背隙在合理范围内；连杆大端的宽度需要与曲轴连杆轴颈的长度匹配，螺栓紧固力矩需要严格按照工艺要求执行，避免连杆盖松动引发严重的机械故障。活塞销采用全浮式设计时，销与销座孔、连杆小端衬套孔在工作温度下可以自由转动，能够保证磨损均匀，延长部件使用寿命，两端需要安装卡环限制活塞销的轴向窜动，避免销端刮伤气缸壁。

　　在实际建模过程中，需要重点关注活塞头部热负荷集中区域的壁厚过渡，避免出现壁厚突变导致的应力集中问题，同时要考虑活塞冷却油道的布置空间，部分高负荷机型会在活塞内部设置冷却油腔，通过喷嘴喷射机油对活塞顶部进行冷却，降低活塞整体工作温度。连杆部分的螺栓连接位置需要做合理的加强结构，承受往复惯性力与燃气压力的交变载荷，避免出现疲劳断裂。整个组件的质量需要严格控制在设计公差范围内，同一台发动机所使用的活塞连杆组件质量差需要控制在极小的范围内，保证发动机运转的平稳性，降低振动与噪声。
