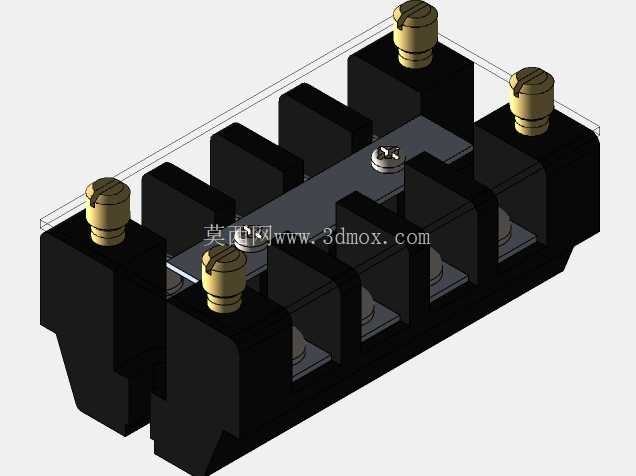

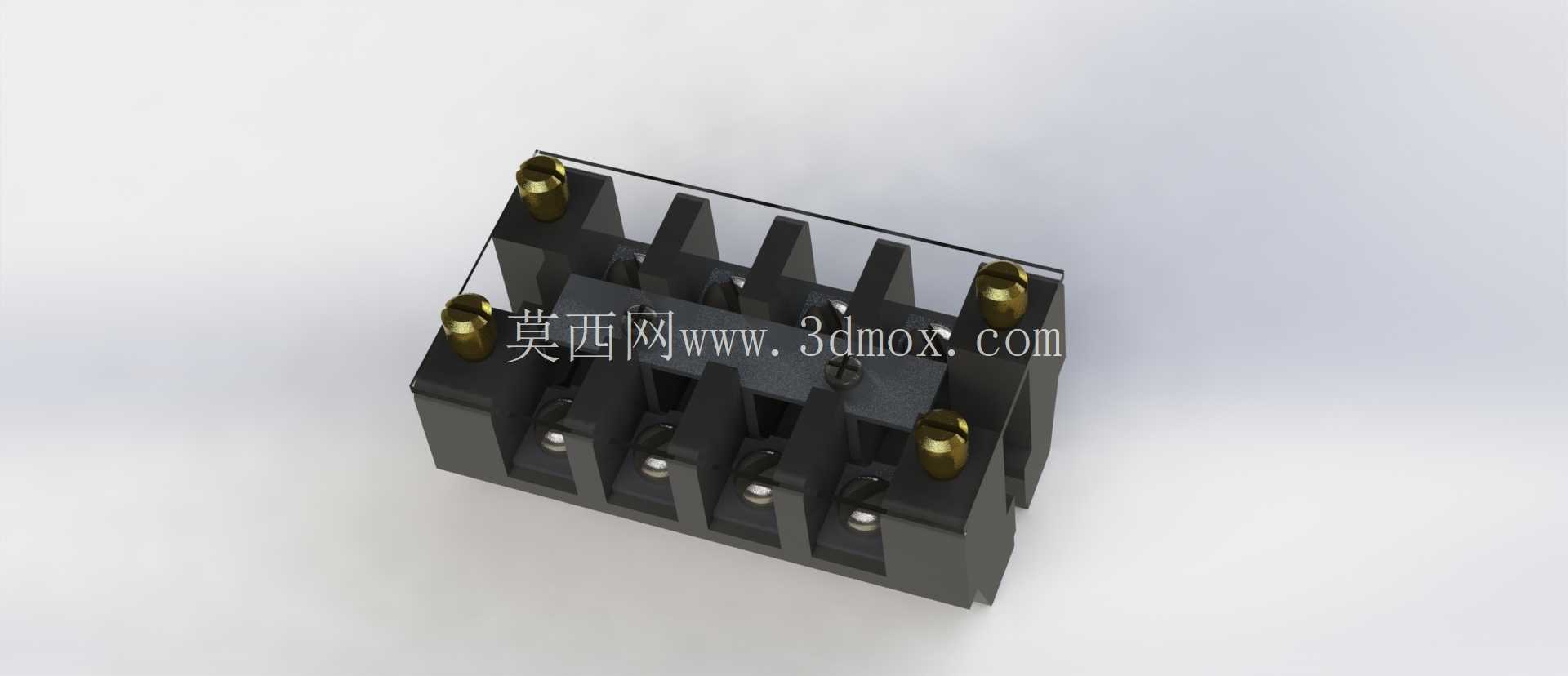

多工位接线式电路分断端子结构

　　在低压配电、小型电源变压回路的现场布线作业里，这类多工位分断接线结构是柜内布线、回路分切场景里的常用基础组件，很多刚入行的结构设计人员容易把它和普通贯通式接线端子混淆，实际上它的核心作用是在不拆除主回路进线的前提下，通过端子上的分断结构快速切断下游支路供电，方便检修、测试时的回路隔离，避免整段母线断电带来的作业影响。从实际工程使用的角度看，这类端子的安装边界通常适配标准35mmDIN导轨，单组4位结构的整体宽度控制在48mm左右，高度方向从导轨安装面到顶部接线螺钉顶端的距离不超过42mm，深度方向的尺寸约36mm，在柜内排布时相邻两组端子之间不需要额外预留散热间隙，只要保证接线后导线弯曲半径不小于导线外径的3倍即可，不会额外占用柜内宝贵的安装空间。设计这类端子结构的时候，首先要考虑的是载流匹配性，对应电源变压器次级回路的常用载流需求，单路额定载流按16A设计，导电件采用H62黄铜冲压成型，表面做镀镍处理，既降低接触电阻，也能避免长期使用后的氧化锈蚀，顶部的锁紧螺钉采用M3规格的十字槽盘头螺钉，螺钉底部带压片结构，锁紧时不会把多股铜芯线的线丝压断，同时能保证足够的压紧力，避免设备运行时的振动导致接线松动、接触电阻过大引发的发热问题。

　　基座部分采用阻燃PA66材质注塑成型，相邻的接线工位之间设置独立的隔弧墙，隔弧墙的高度比导电件顶端高出6mm，哪怕分断时出现微小的拉弧，也不会在相邻回路之间引发飞弧短路，这一点在多回路并排布置的变压器出线端尤其重要，很多现场的柜内短路故障都是因为端子隔弧结构不足，分断感性负载时拉弧导致的相间短路。和普通接线端子不同的是，这个结构在每一个工位的导电回路中间设置了可插拔的分断滑块，滑块内部集成了导电连接片，正常工作时滑块插到底，上下两段导电件通过连接片导通，需要分断回路时只要把滑块向上拔出10mm的行程，就能完全断开回路，不需要拧松进线和出线侧的接线螺钉，比传统的拆接线作业效率高很多，也能避免反复拆接线导致的导线线芯断裂、螺钉滑牙问题。在建模的时候要特别注意几个配合尺寸的公差控制：导电件和基座安装槽的配合间隙控制在0.1-0.2mm之间，间隙太大容易导致导电件晃动，间隙太小会导致注塑件的收缩变形造成装配困难；分断滑块和基座滑槽的配合要做滑动导向结构，滑块两侧设计0.5mm高的导向筋，滑槽对应位置做导向槽，保证插拔的时候没有卡滞，同时滑块插入到位后要有明显的触感反馈，方便现场作业人员判断是否插合到位，不需要额外做标记确认。另外基座底部的导轨卡扣结构要做弹性设计，卡扣的卡合深度控制在2.5mm，既能保证卡在DIN导轨上不会因为振动脱落，也能在需要拆卸端子的时候用一字螺丝刀轻轻撬动卡扣就能快速拆下，不需要挪动相邻的其他端子。

　　在实际的变压器配套场景里，这类端子通常直接安装在变压器次级出线端的安装板上，把变压器副边的多组输出绕组分别接到端子的进线侧，下游的负载回路接到出线侧，调试或者检修某一路负载的时候，只需要拔出对应工位的分断滑块就能切断该路供电，其他回路可以保持正常供电，非常适合多回路输出的小型控制变压器、电源变压器的配套使用。还要注意的是，端子的爬电距离设计，相邻两个带电工位之间的爬电路径沿着隔弧墙表面计算，总长度不小于8mm，电气间隙不小于6mm，满足AC380V以下低压回路的绝缘要求，不需要额外增加绝缘隔板。接线螺钉的锁紧扭矩控制在0.8N·m左右，设计时在基座的螺钉孔下方做限位台阶，避免扭矩过大把导电件压变形，导致接触不良。

　　整个结构没有多余的冗余零件，所有零件都采用模具量产的常规工艺，导电件用连续冲压模生产，基座和滑块用注塑模生产，装配的时候只需要把导电件压入基座卡槽，再装入分断滑块和底部的导轨卡扣即可，生产装配效率很高，适合批量配套使用。很多设计人员在做这类端子建模的时候容易忽略分断状态下的电气间隙，也就是滑块拔出后，进线侧和出线侧导电件之间的断开距离，这个距离必须大于3mm，才能保证分断后有足够的绝缘强度，不会因为过电压导致击穿，这也是这类分断端子和普通接线端子最核心的设计差异点。另外，顶部的接线端设计成敞口式的引入口，导线可以从正面直接插入接线孔，不需要从侧面穿线，在柜内布线空间比较局促的位置，这种正面接线的结构比侧面接线的端子操作方便很多，接线作业的时候不需要预留侧面的操作空间，能进一步压缩柜内的安装空间占用。
