三相导轨式电源接线分配模块结构

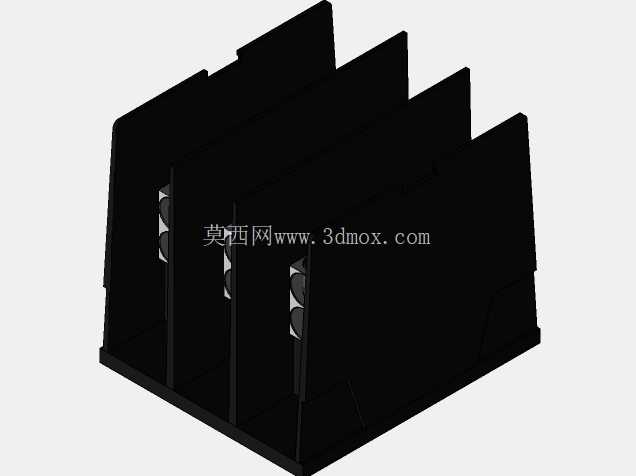

　　在低压配电系统的柜内布线环节，多回路分线一直是现场安装的痛点，传统接线方式需要将主电源线剥线后缠绕多根分支线，不仅接线效率低，大电流工况下还容易出现接触不良、线芯发热氧化的问题，这类三相电源分配块就是为解决柜内分线杂乱、连接可靠性不足的问题设计的。从结构上看，该分配块采用三极独立分隔的绝缘壳体设计，三个极位之间通过凸起的绝缘隔筋完全隔开，爬电距离满足低压电气设备的安全规范要求，能够避免不同相位之间的飞弧、短路风险，壳体选用的是添加了阻燃剂的热固性工程塑料，长期工作温度可以达到120摄氏度，即使在柜内密闭、环境温度较高的工况下，也不会出现壳体变形、绝缘性能下降的问题。

　　每个极位内部都集成了进线端与多个出线端的导电铜排，铜排采用镀锡处理，降低接触电阻的同时提升抗氧化能力，进线端适配大线径的主电源电缆，通过压紧螺丝实现线缆与铜排的可靠压接，出线端则预留了多个等电位的接线位，每个接线位都配置独立的压紧螺钉，可以同时接出多根小线径的分支回路，不需要额外并线，大幅减少柜内的接线接头数量。安装方式上，该分配块底部设计了标准的DIN导轨卡扣，可以直接卡装在电控柜内通用的35mm标准导轨上，不需要额外打孔固定，安装位置可以根据柜内布线需求灵活调整，卡扣自带锁紧结构，卡装后不会因为设备运行的振动出现松脱移位的情况。

　　外形尺寸方面，整体为长方体模块化结构，三个极位并排布置的总宽度适配常规柜内的安装空间，高度方向不会超出柜内元器件的安装净空，相邻接线端子之间的间距预留了足够的接线操作空间，使用常规的十字螺丝刀就可以完成所有接线操作，不需要特殊的专用工具。在实际应用场景中，这类分配块多用于自动化生产线的电控柜、机床控制电箱、小型配电盘的电源进线分线环节，主电源进入柜体后先接入该分配块，再从分配块分接到各个回路的断路器、接触器、开关电源等元器件，能够让柜内布线走向更规整，后期维护排查线路时可以快速定位各回路的进线点，避免多根线缆铰接在一起导致的检修困难。

　　设计过程中需要重点考量的是导电铜排的载流量匹配，不同极位的铜排截面积要对应额定工作电流的要求，避免长期满负荷运行时铜排发热超过允许温升值，同时绝缘壳体的隔筋厚度要满足耐压测试要求，在工频耐压测试条件下不能出现击穿、闪络的问题。接线螺钉的选型也需要匹配对应的线径范围，螺钉底部的压片要设计成防滑结构，压紧线缆时不会压伤线芯，同时能够提供足够的压紧力，避免设备运行过程中因为热胀冷缩导致接线松动。另外壳体的边角都做了圆角处理，安装接线过程中不会划伤操作人员的手部，也不会刮破线缆的绝缘层。这类分线模块相比传统的接线端子排，集成度更高，三个相位集成在同一个壳体上，安装时只需要一次卡装就可以完成三极的固定，相比三个独立的单极接线端子，能够节省30%左右的导轨安装空间，对于柜内安装空间紧张的小型电控设备来说，空间利用率的提升非常明显。在回路扩展方面，如果需要更多的出线位，可以将多个同规格的分配块并排拼接在导轨上，相邻模块之间不需要额外的连接附件，拼接后整体结构整齐，进线端可以通过汇流排实现并联，进一步扩展分线回路的数量。
