B型智能漏电保护监测继电器结构设计

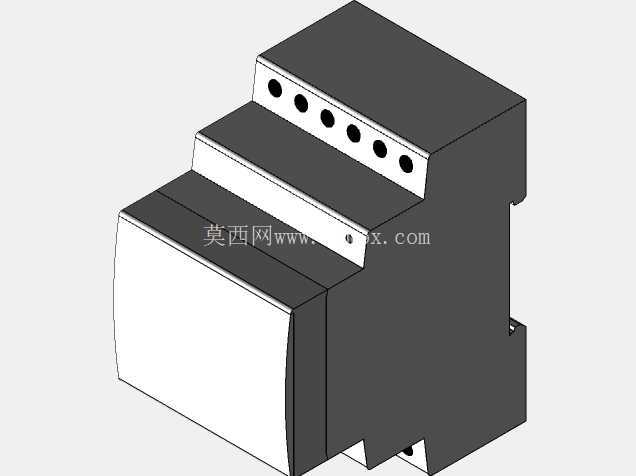

　　在低压配电系统的绝缘监测与漏电保护场景中，这类B型剩余电流保护继电器承担着核心的故障感知与回路控制作用，区别于传统AC型、A型漏电保护装置，它能够覆盖交直流剩余电流、脉动直流、平滑直流等多种故障电流类型的检测，适配光伏并网、充电桩、UPS供电系统、医疗IT配电等存在直流分量的复杂供电场景，避免传统漏电保护装置在直流剩余电流下出现拒动的风险。从结构设计层面看，该器件采用标准DIN导轨安装的模块化壳体设计，整体外形遵循低压终端电器的通用模数尺寸规范，宽度方向适配标准35mm导轨的安装间距，壳体分为上下两个功能区域，上部为接线端子区，设置6个贯通式接线孔位，分别对应辅助电源输入、剩余电流信号输入、输出继电器触点等回路的接线需求，端子孔位的孔径设计适配1.5-6平方毫米的多股铜芯导线接入，端子排与壳体内部的电路板之间采用压接式连接，避免焊接结构在长期振动环境下出现虚接故障。

　　下部为功能主体区，壳体正面预留了标识粘贴区域，可用于标注产品参数、接线示意图、状态指示标识，壳体侧面设置了导轨卡扣的解锁结构，安装时只需将器件上部卡入导轨上沿，下部按压即可完成卡扣锁定，拆卸时用一字螺丝刀撬动解锁卡扣即可取下器件，无需额外紧固件，适配低压配电柜、终端配电箱内的密集安装场景，相邻器件之间无需预留额外安装间隙，可紧贴排布节省柜内安装空间。从功能实现的结构匹配来看，壳体内部的电路板分为信号采集、信号处理、继电器输出三个功能模块，信号采集模块对接外部的剩余电流互感器，将互感器输出的微弱电流信号进行滤波放大，信号处理模块完成交直流剩余电流的运算判别，当剩余电流值超过设定阈值时，驱动输出继电器动作，触发上游断路器分闸或者发出故障报警信号。

　　壳体的散热设计采用自然对流方式，壳体上下部分设置隐蔽的对流通风槽，既保证内部功率器件的热量能够顺利散出，又避免粉尘、水汽直接进入壳体内部，防护等级达到IP20，适配常规工业配电环境的使用要求。在实际选型应用中，这类继电器需要和匹配的剩余电流互感器配合使用，安装时需要注意互感器的穿线方向，确保主回路相线与中性线全部同向穿过互感器中心孔，避免正常工作电流导致的误判。该器件的输出触点为无源干接点结构，可直接接入断路器的分励脱扣回路或者消防报警系统的信号采集回路，触点容量适配常规低压控制回路的通断需求，无需额外加装中间继电器。

　　从三维建模的角度看，该模型还原了器件的所有外部安装特征，包括导轨卡扣的结构尺寸、接线端子的孔位坐标、壳体的拔模斜度、各部分的装配间隙，可直接用于低压配电柜的三维布局设计，完成柜内器件的排布干涉检查、接线空间预留、安装导轨长度核算等设计工作，避免实际装配时出现器件与柜体结构、相邻器件、走线槽之间的干涉问题。在设计这类模块化电气元件的三维模型时，需要重点关注安装基准面的一致性，所有安装相关的尺寸都需要以导轨安装面为基准进行标注，确保在装配体中导入模型后，能够直接与标准导轨模型完成配合，不需要额外调整位置；同时接线端子的位置需要准确还原，方便后续进行三维布线设计时，导线的端点能够自动捕捉到端子的中心位置，提升布线设计的效率。
