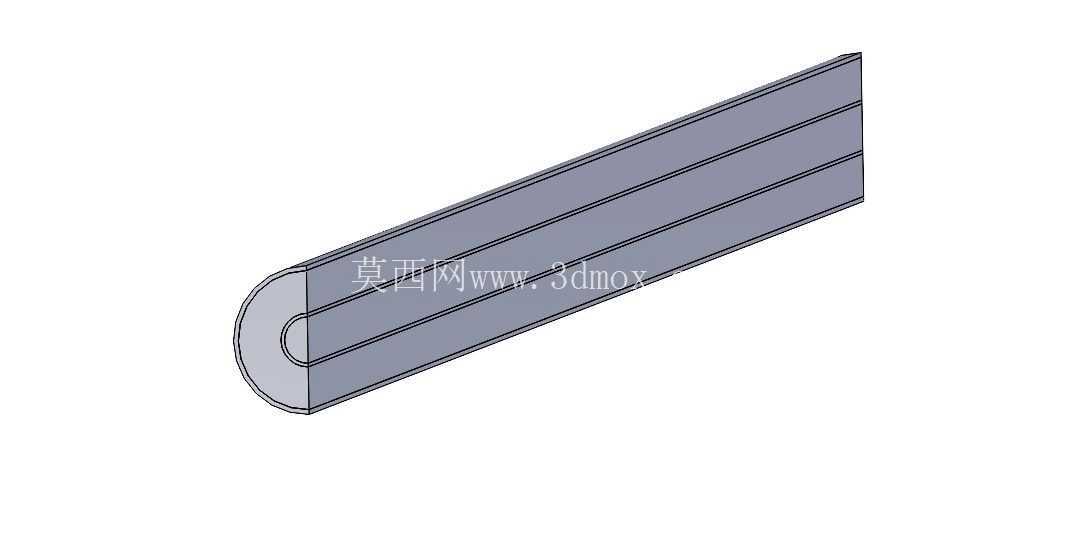

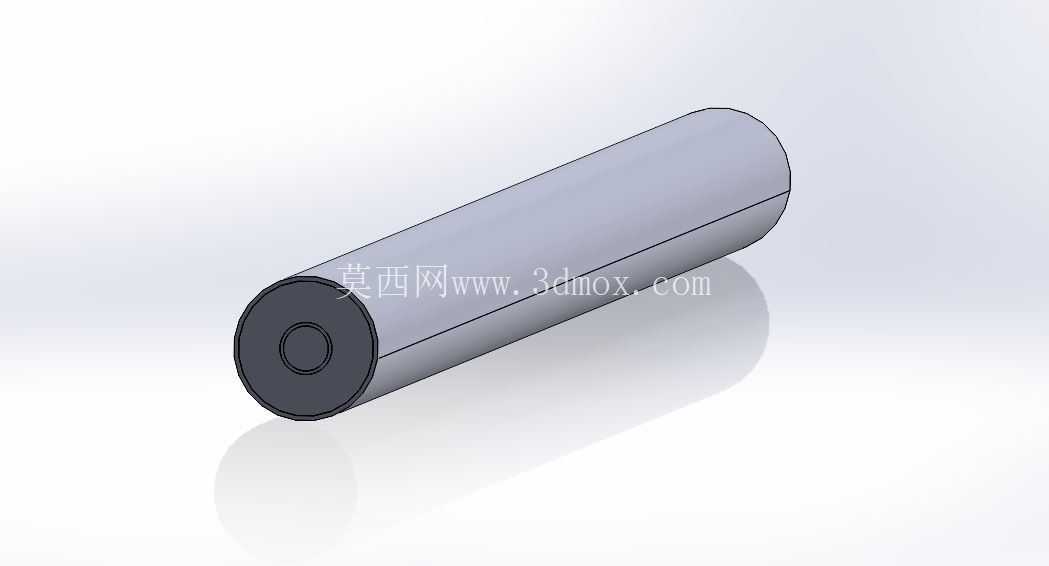

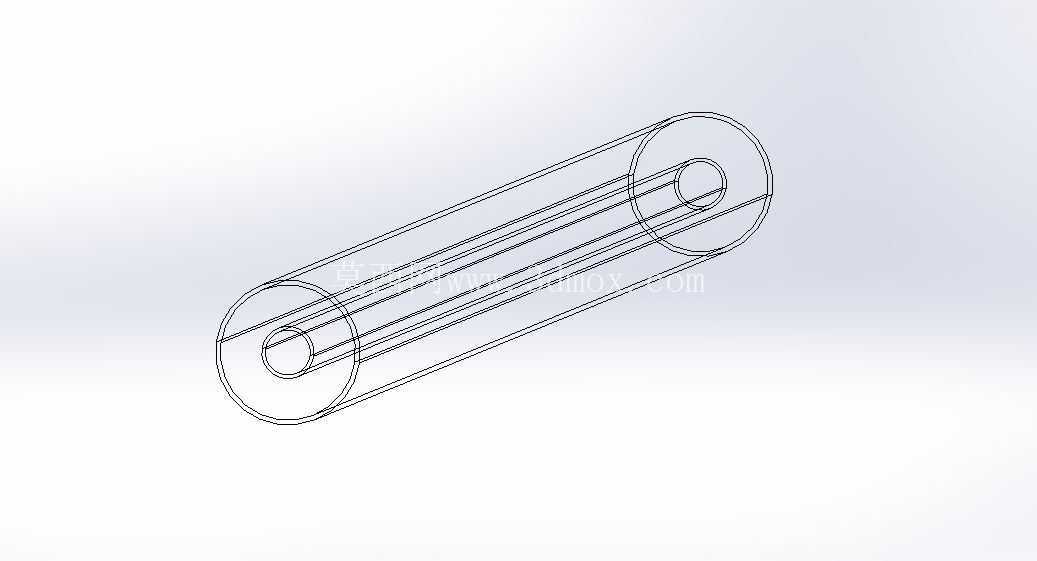

套管式双管换热结构三维数模

　　在化工、暖通、能源动力、制冷等多个工业场景中，间壁式换热是实现不同温度流体热量传递、满足工艺温度控制需求的核心技术路径，双管热交换结构作为套管式换热器的基础构型，凭借结构简单、加工门槛低、承压能力稳定的特点，在小流量换热工况、实验台架换热回路、小型制冷系统、工业余热回收支路中有着极为广泛的应用。这类结构的核心逻辑是通过同心套装的两层管壁形成两个相互隔离的流道，让两种换热介质分别在内管内部、内外管之间的环形通道内逆向或同向流动，通过管壁的固体导热实现两侧流体的热量传递，全程避免两种介质发生掺混，满足工艺介质隔离、压力等级适配的实际需求。

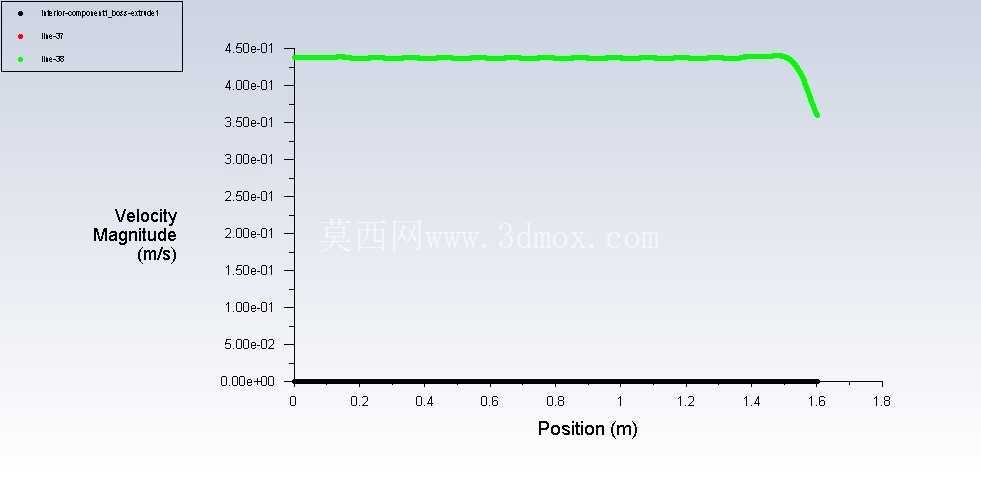

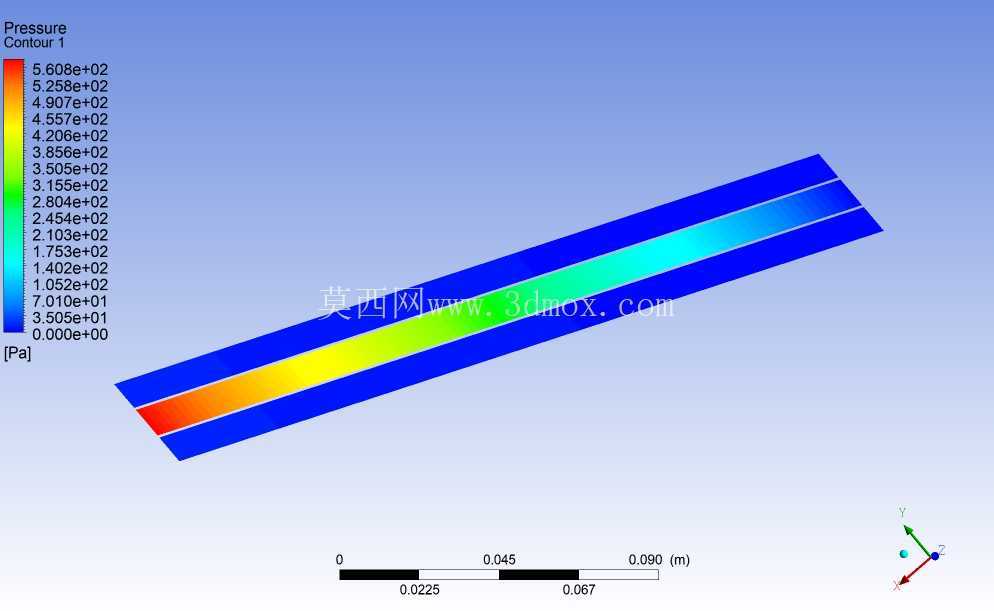

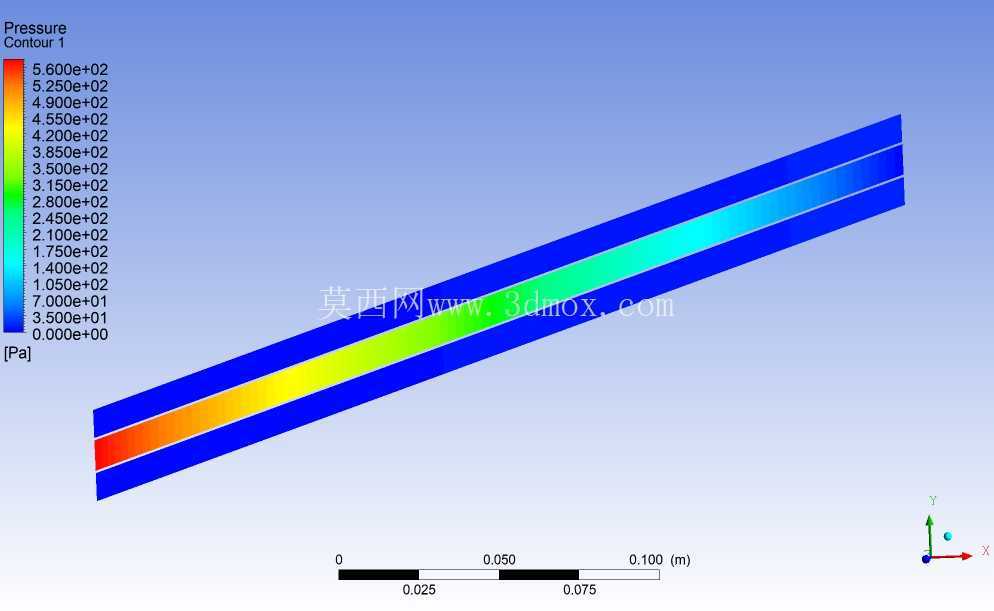

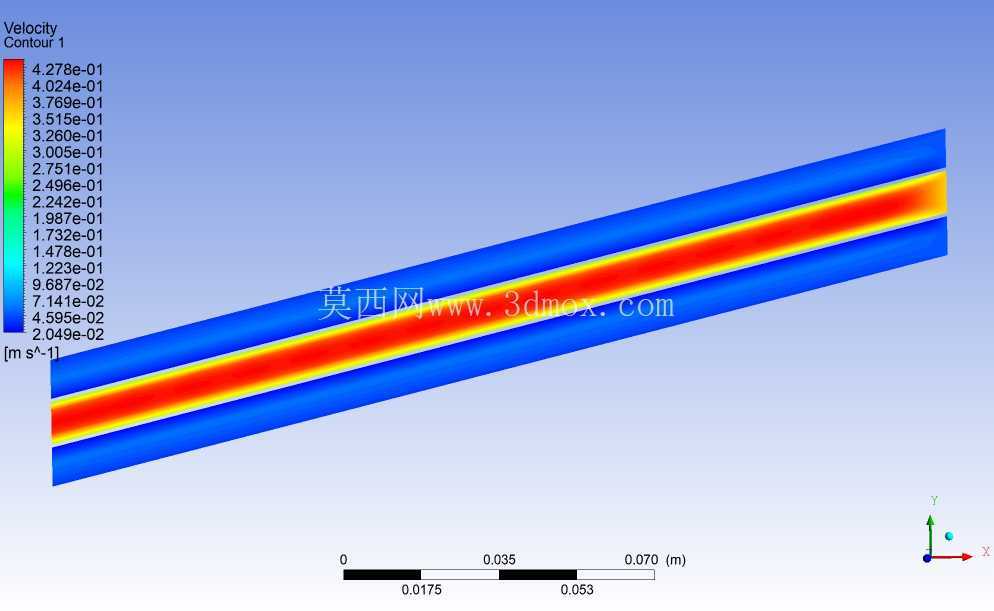

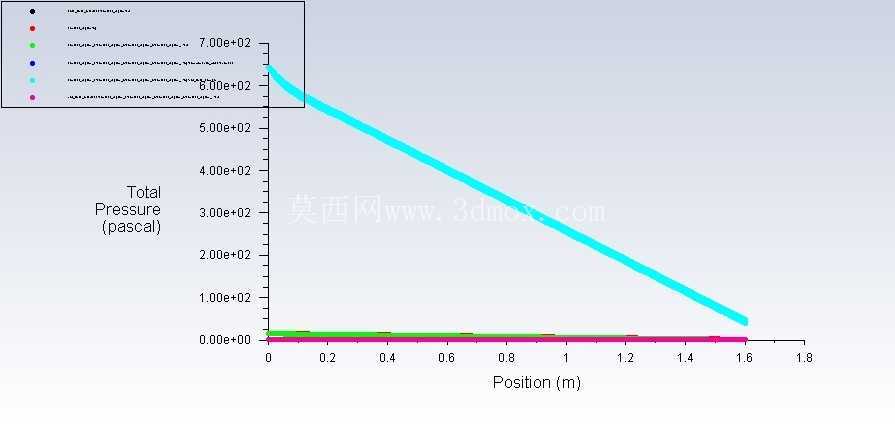

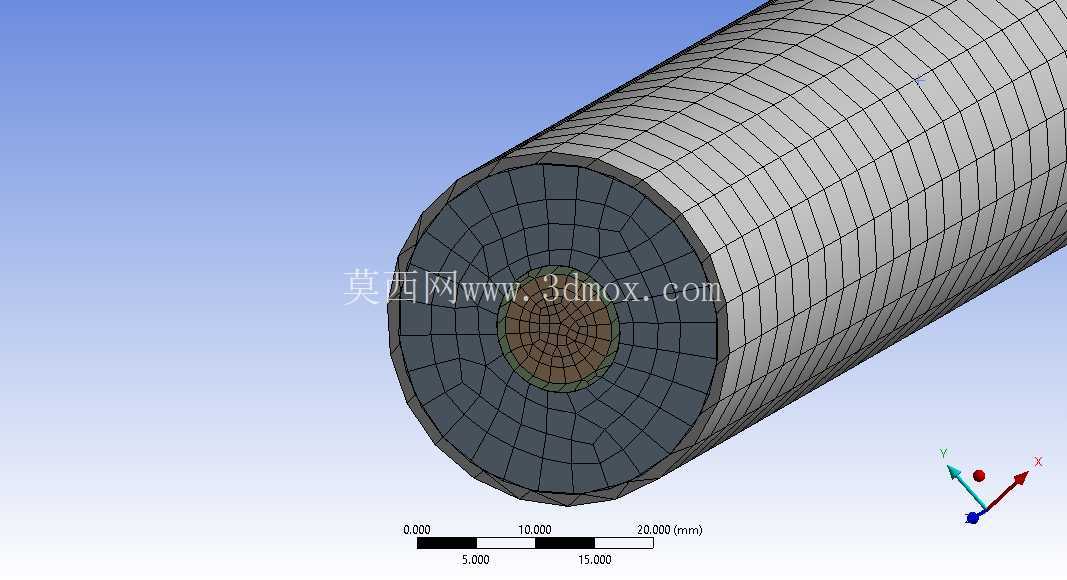

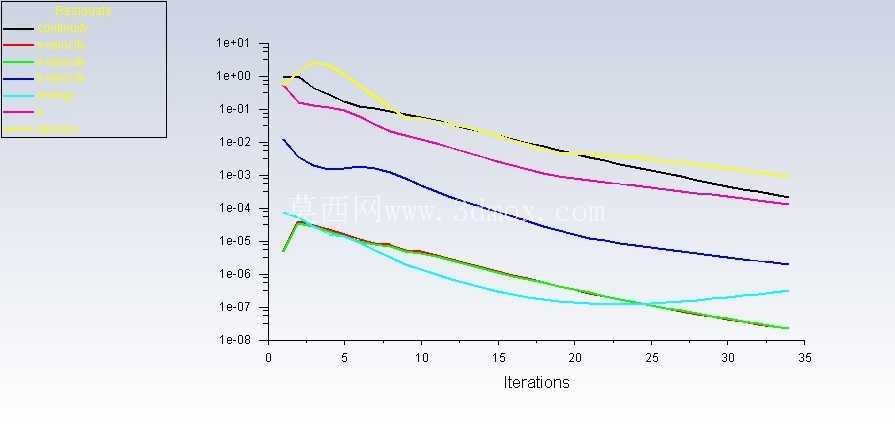

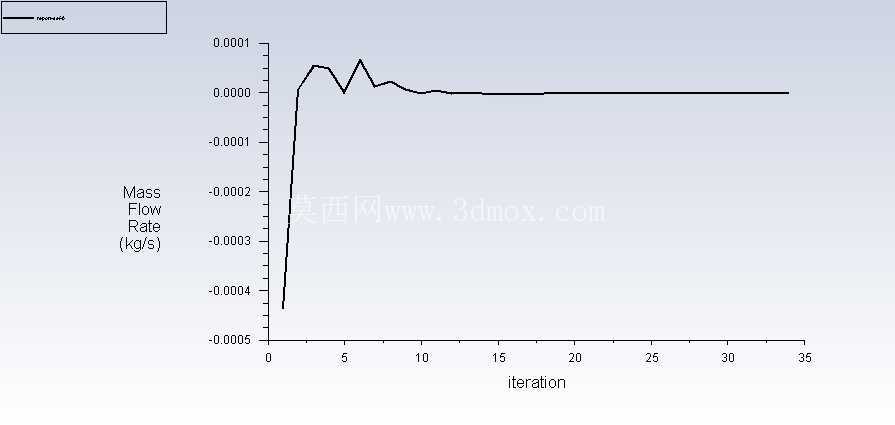

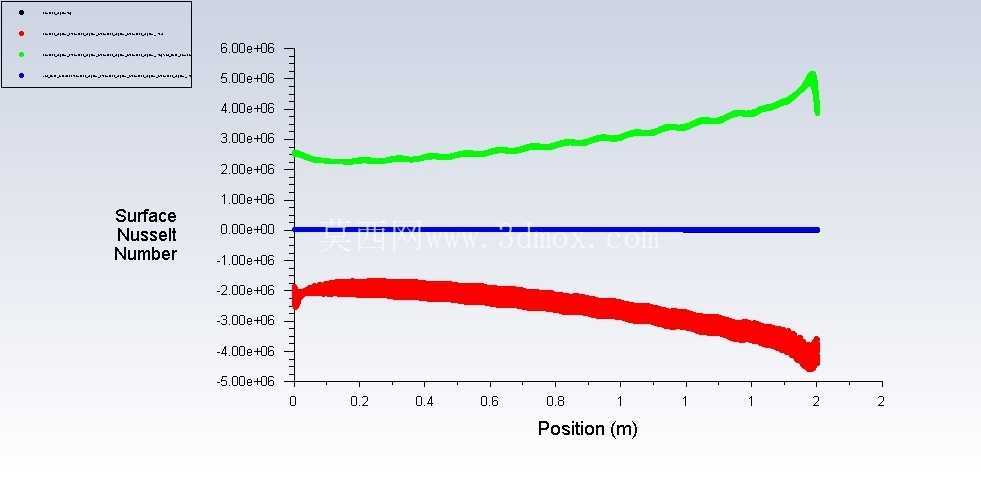

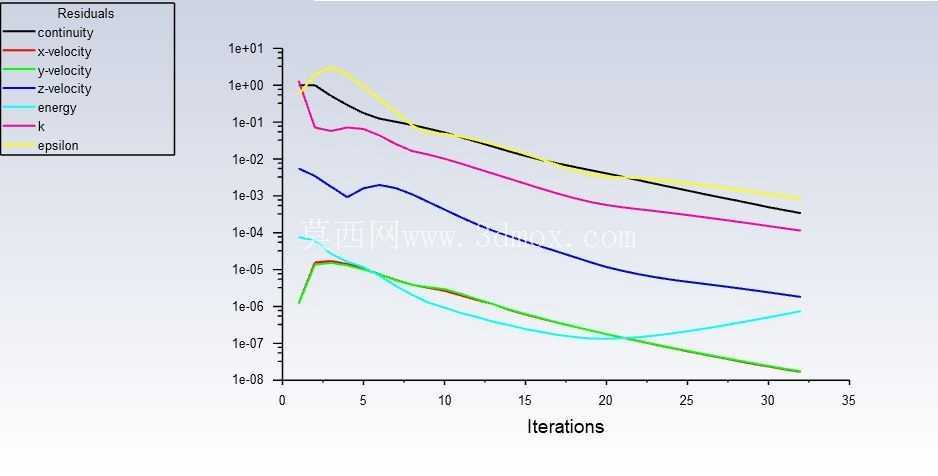

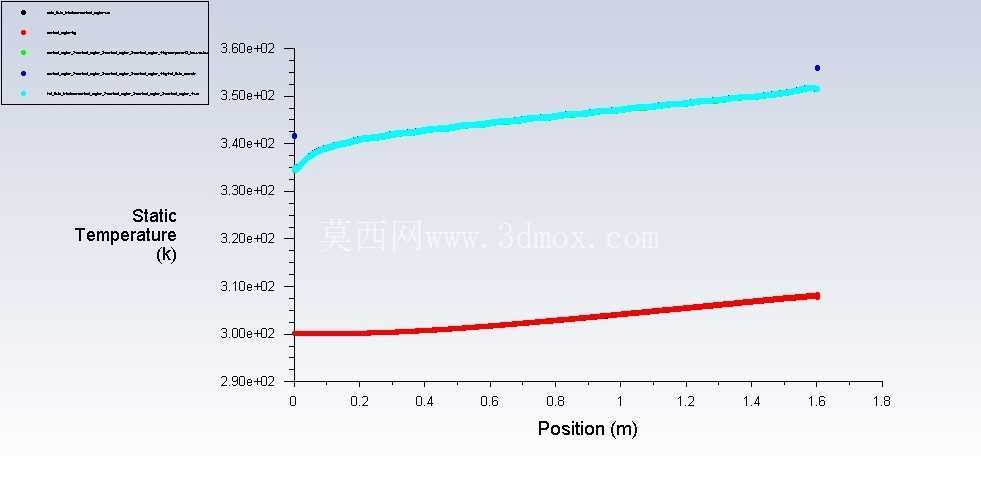

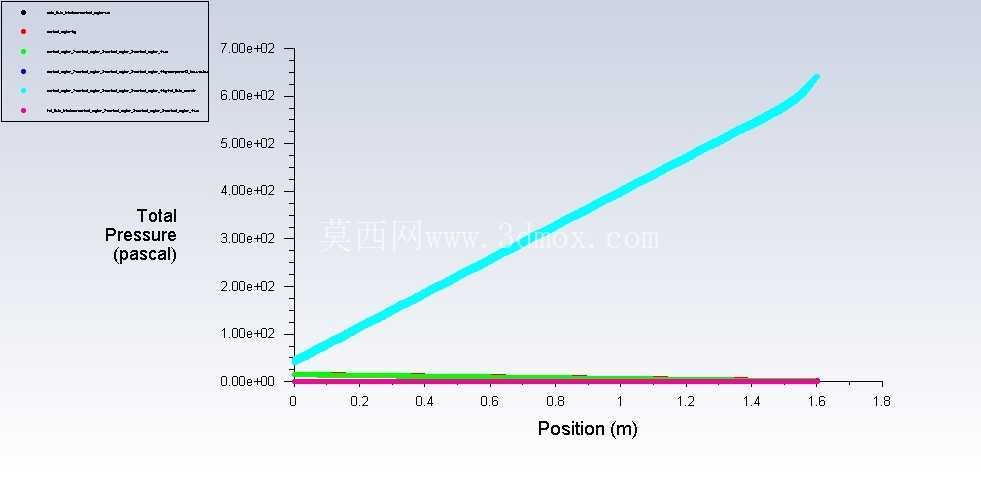

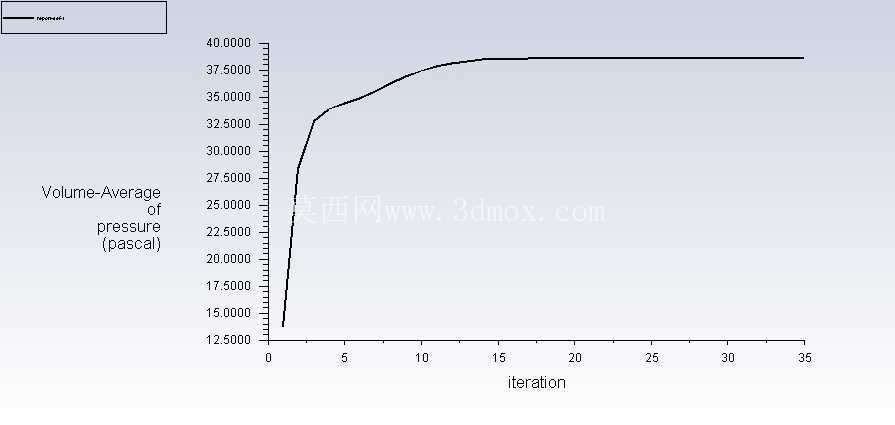

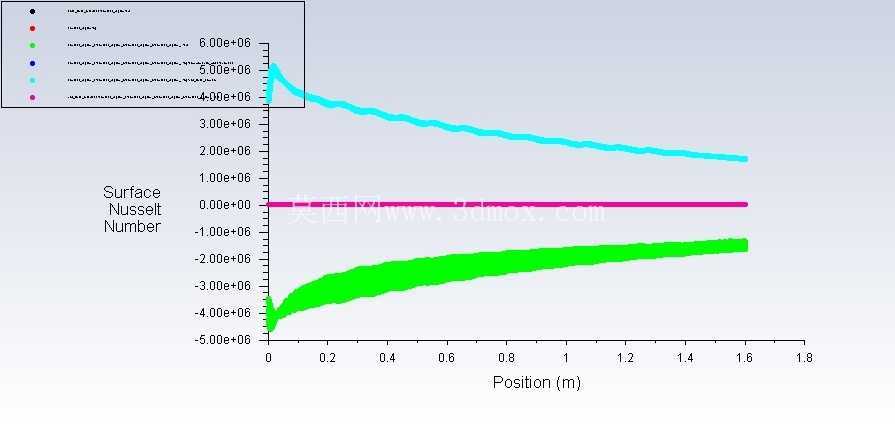

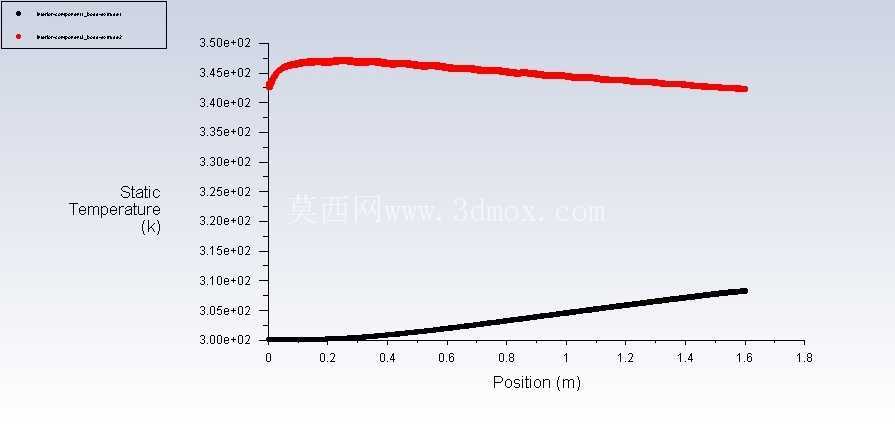

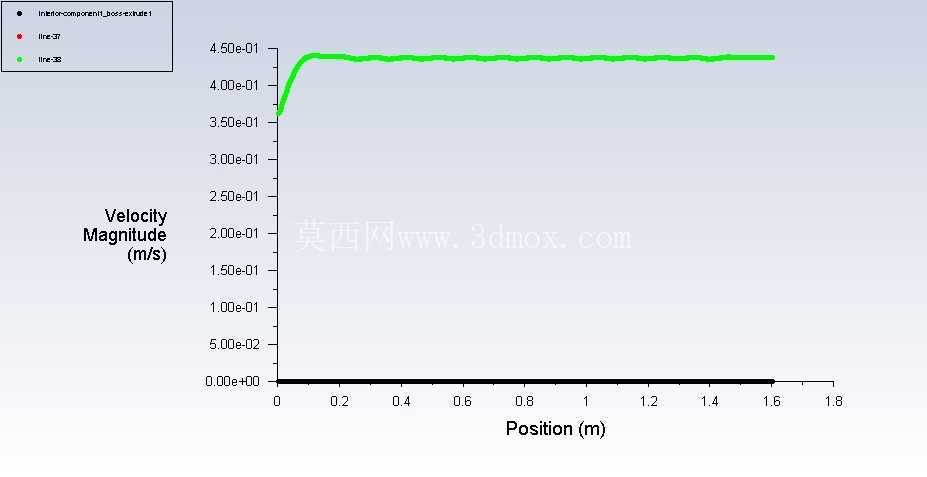

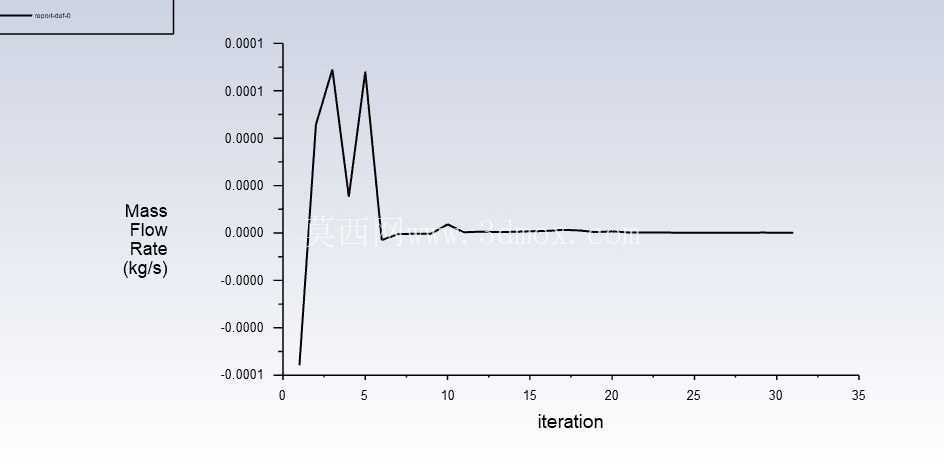

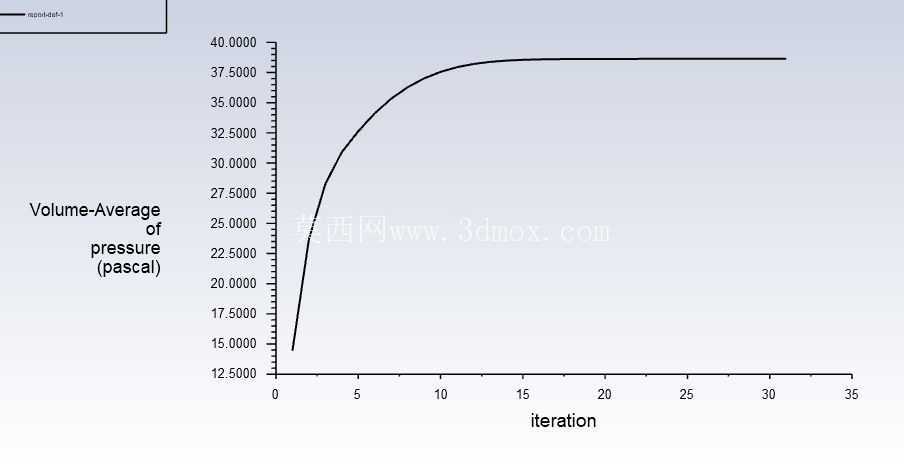

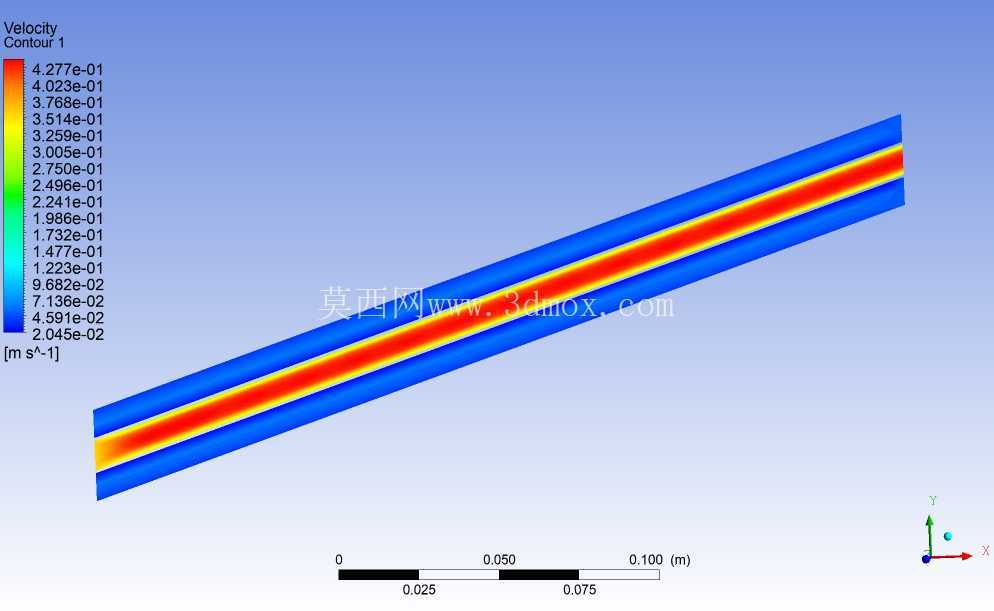

　　从结构设计的底层逻辑来看，这款双管换热结构的建模过程充分考虑了工程实际的边界约束：首先是流道截面的匹配设计，内管的通流直径、环形流道的当量直径需要结合两侧介质的流量、流速、物性参数做匹配计算，避免单侧流速过低导致换热系数不足，或是流速过高带来过大的沿程阻力损失，增加循环泵的功耗负担。模型中呈现的网格划分结构，是为了开展传热仿真计算做的前置准备，通过对管壁附近、流道核心区的网格密度做差异化设置，能够更精准地捕捉边界层内的温度梯度与速度分布，校核不同工况下的换热量、出口温度、压力损失等核心参数是否满足设计指标。

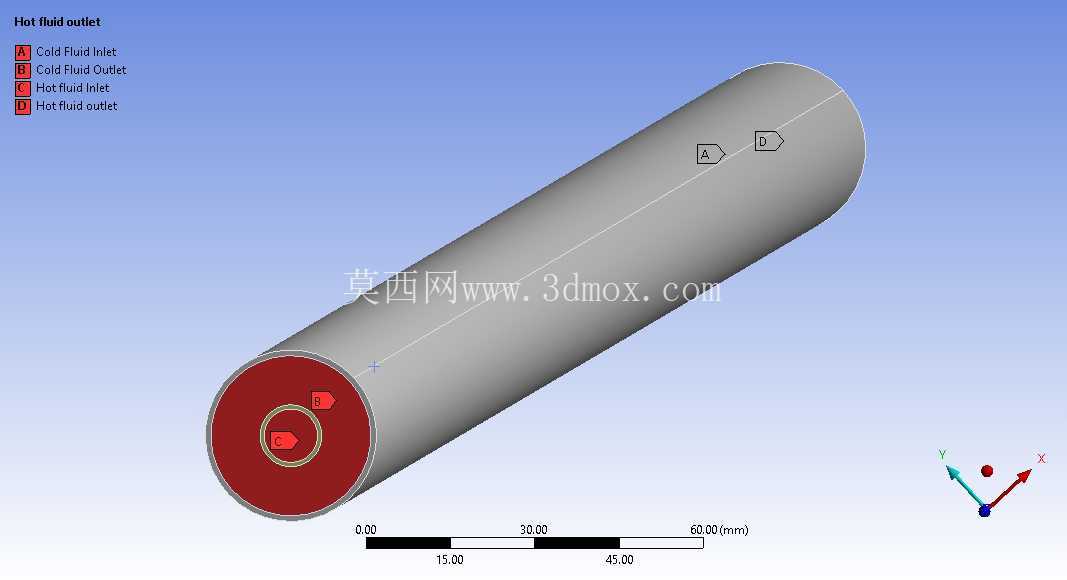

　　从安装边界与尺寸适配角度，这款结构的整体构型为同轴圆柱形态，轴向长度、内外管直径的比例设置充分考虑了现场安装的空间约束，圆柱形态的结构不需要额外的异形安装支座，仅需要在两端的管接头位置做管路对接即可完成装配，能够适配水平安装、垂直安装等不同的现场布置需求。两端的流道分隔结构设计充分考虑了密封可靠性，避免两种换热介质发生串流，尤其是在两侧介质压力差较大的工况下，端部的密封结构需要承受压差带来的轴向力，建模过程中对端部的衔接位置做了结构强化，避免长期运行过程中出现结构变形导致的密封失效。

　　在实际工程应用中，这类双管换热结构可以根据使用场景调整材质选择：如果是用于普通水-水换热、无腐蚀的工况，可以选择普通碳钢材质降低制造成本；如果是用于化工介质换热、有腐蚀风险的工况，可以更换为不锈钢、铜合金等耐腐蚀材质，同时调整管壁厚度满足承压要求。结构本身没有复杂的异形流道，加工过程仅需要完成管材切割、端部焊接、密封面加工等常规工序，后期维护过程中也可以通过拆卸端部接头完成内管的清理、除垢，适配水质较差、介质含杂质的工况，避免流道堵塞导致换热效率下降。

　　不同于管壳式换热器的复杂折流板、管束支撑结构，双管换热结构的流道形态简单，流体在流道内的流动状态更容易通过仿真计算做精准预测，在新产品研发、实验台搭建的场景中，这类结构常被用作基础换热单元，通过串联、并联的组合方式匹配不同的换热量需求，不需要重新开模制作复杂的壳体结构，能够大幅缩短项目的研发周期，降低前期的试制成本。建模过程中对管壁厚度、流道同轴度的参数做了全参数化设置，设计人员可以根据实际的工况参数快速调整尺寸，不需要重新绘制整体结构，大幅提升设计迭代的效率。
