乘用车辆标准橡胶轮胎结构设计

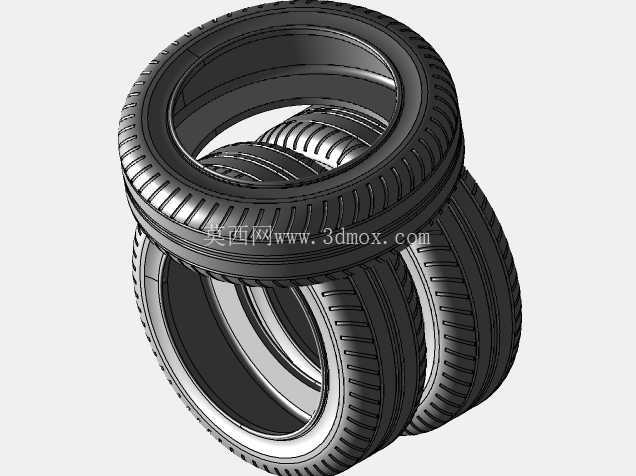

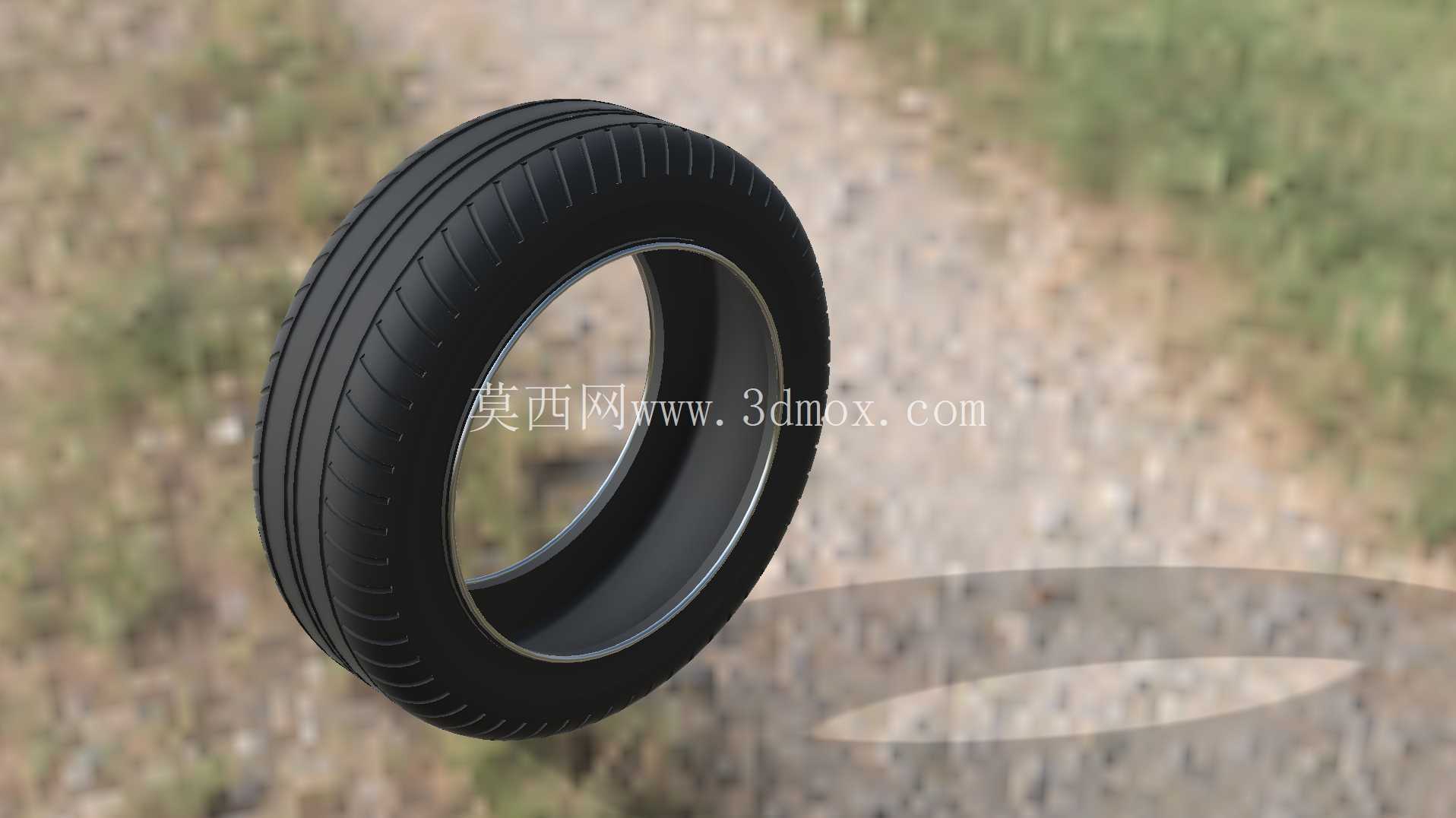

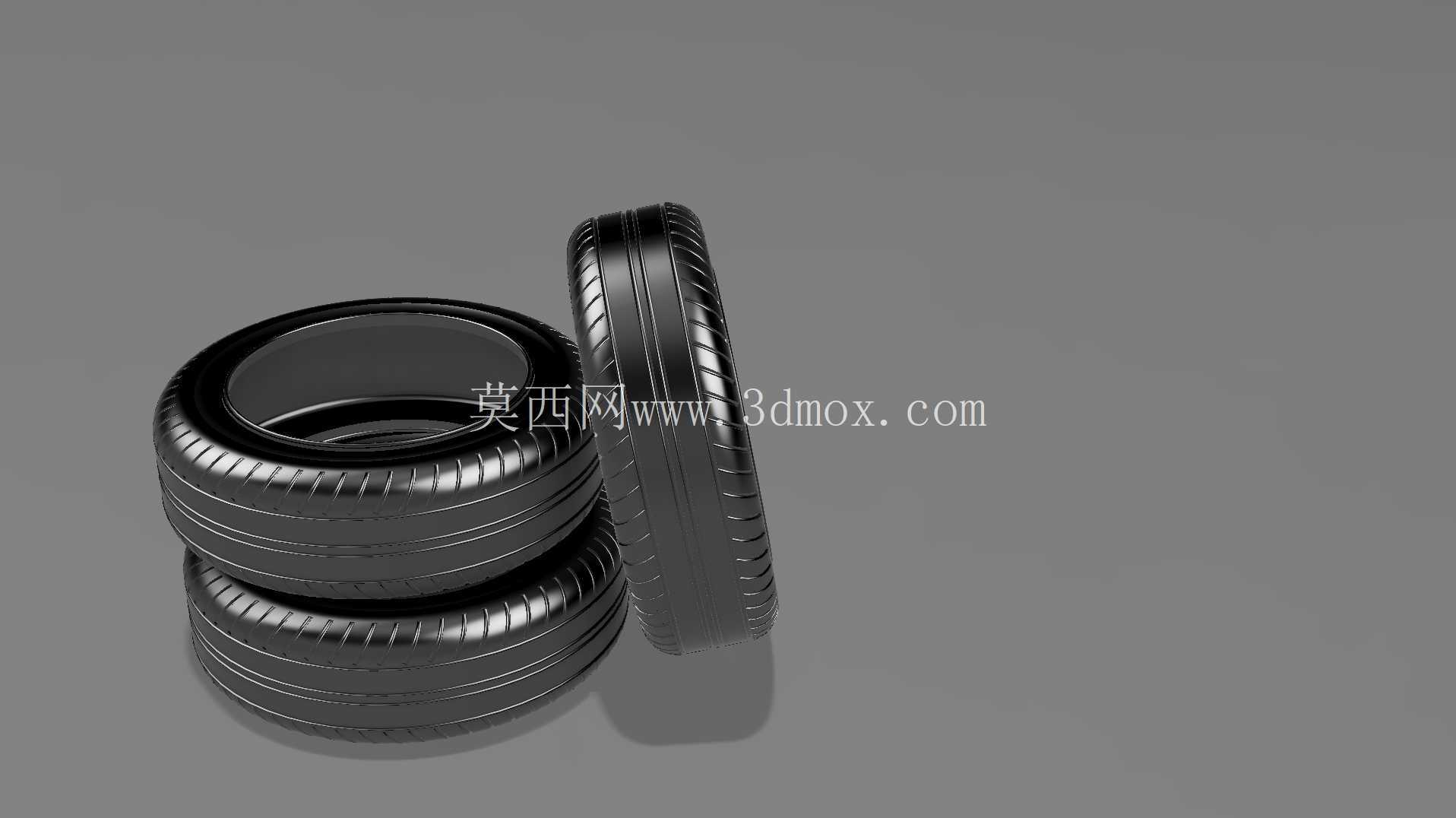

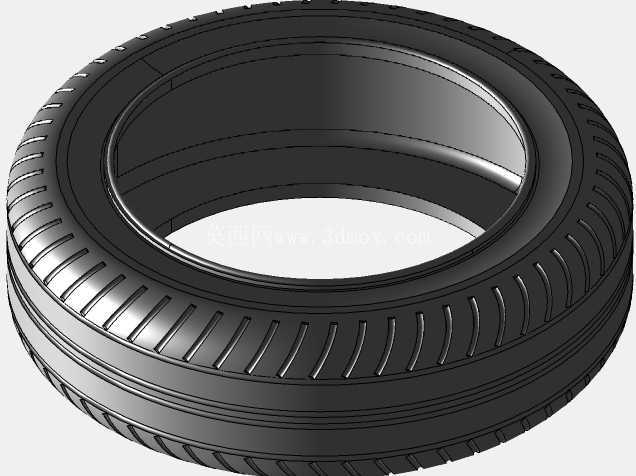

　　日常做整车底盘行走系统匹配时，轮胎是最先需要确认边界的部件之一，它直接决定了整车的接地特性、轮腔空间预留、悬架跳动行程上限，甚至影响转向系统的阿克曼率修正参数。这次完成的轮胎结构，首先从接地印痕的目标参数倒推断面轮廓，常规乘用车子午线轮胎的胎面弧度并不是正圆弧，而是根据额定载荷下的接地压力分布做了多段曲率拟合，避免胎肩位置应力集中导致的偏磨问题，胎面的花纹沟深度、排布角度也参考了常规民用公路胎的设计，纵向主沟保证雨天排水效率，横向细花纹块兼顾干地抓附力与行驶静音性，不会出现夸张的越野胎块状结构，适配城市铺装路面的日常使用场景。

　　建模过程中先确定了轮辋配合的安装基准，胎圈位置的直径公差严格匹配标准轮辋的座合尺寸，胎圈内部的钢丝圈结构做了简化的环形实体表达，保证后续做轮辋装配干涉检查时，能准确判断胎唇与轮辋凸缘的贴合位置，不会出现装配后漏气的结构问题。胎侧的厚度从胎圈位置到胎肩位置做了渐变处理，靠近胎圈的位置厚度更大，承受轮辋装配时的挤压应力，胎侧中部适当减薄，保证行驶过程中缓冲路面冲击的形变能力，同时也能降低轮胎整体的转动惯量，对整车燃油经济性或者电耗表现都有正向作用。

　　从安装边界来看，轮胎的最大外直径、断面宽度都做了参数化约束，后续调整轮胎扁平比的时候，只需要修改胎侧高度参数就能快速生成不同规格的变体，适配不同尺寸的轮辋配置，比如从16寸轮辋升级到18寸轮辋时，保持轮胎整体外直径基本不变，就能避免车速表校准出现过大偏差。胎面的花纹块做了环形阵列排布，节距采用了无规则的错位排列，避免行驶过程中出现固定频率的共振噪音，这也是民用轮胎设计里很容易被忽略的细节，很多新手建模时会把花纹做成等节距阵列，实际装车后高速行驶会产生明显的啸叫问题。

　　在做结构校核的时候，特意预留了轮胎额定载荷下的形变空间，胎侧与轮腔内侧的间隙在最大转向角度、悬架最大压缩行程时都能保持足够安全距离，不会出现轮胎蹭到轮拱内衬或者悬架摆臂的问题。轮胎内部的气密层做了单独的曲面分层，后续如果需要做有限元分析，比如充气压力下的应力分布、接地压力仿真，可以直接提取内表面加载气压载荷，不需要重新修补几何面。胎面的橡胶材质分区也做了隐含的结构区分，胎面位置采用硬度稍高的耐磨胶料，胎侧采用耐屈挠的软质胶料，虽然建模时是整体实体，但不同区域的厚度参数对应了实际生产中的胶料分布逻辑，不是简单的等厚度环形壳体。

　　很多初学者做轮胎模型时只会做一个光面的圆环，忽略胎圈与轮辋的配合细节、胎面花纹的节距变化、胎侧的厚度渐变，导致模型只能做外观展示，没法用于实际的整车装配校核、运动干涉检查。这次的模型在结构上完全覆盖了装配所需的所有基准面，轮辋安装面、轮胎中心对称面、接地平面都做了明确的参考几何，导入整车装配环境时可以直接通过基准配合完成定位，不需要额外找正位置。另外胎面的花纹沟深度也符合实际量产轮胎的尺寸范围，不会出现沟深过浅影响排水性能、或者沟深过深导致花纹块刚性不足的问题，日常做整车展示动画、拆装模拟、底盘结构教学时，这个模型都能直接复用，不需要再做额外的结构修补。
