多关节工业机械臂结构三维设计

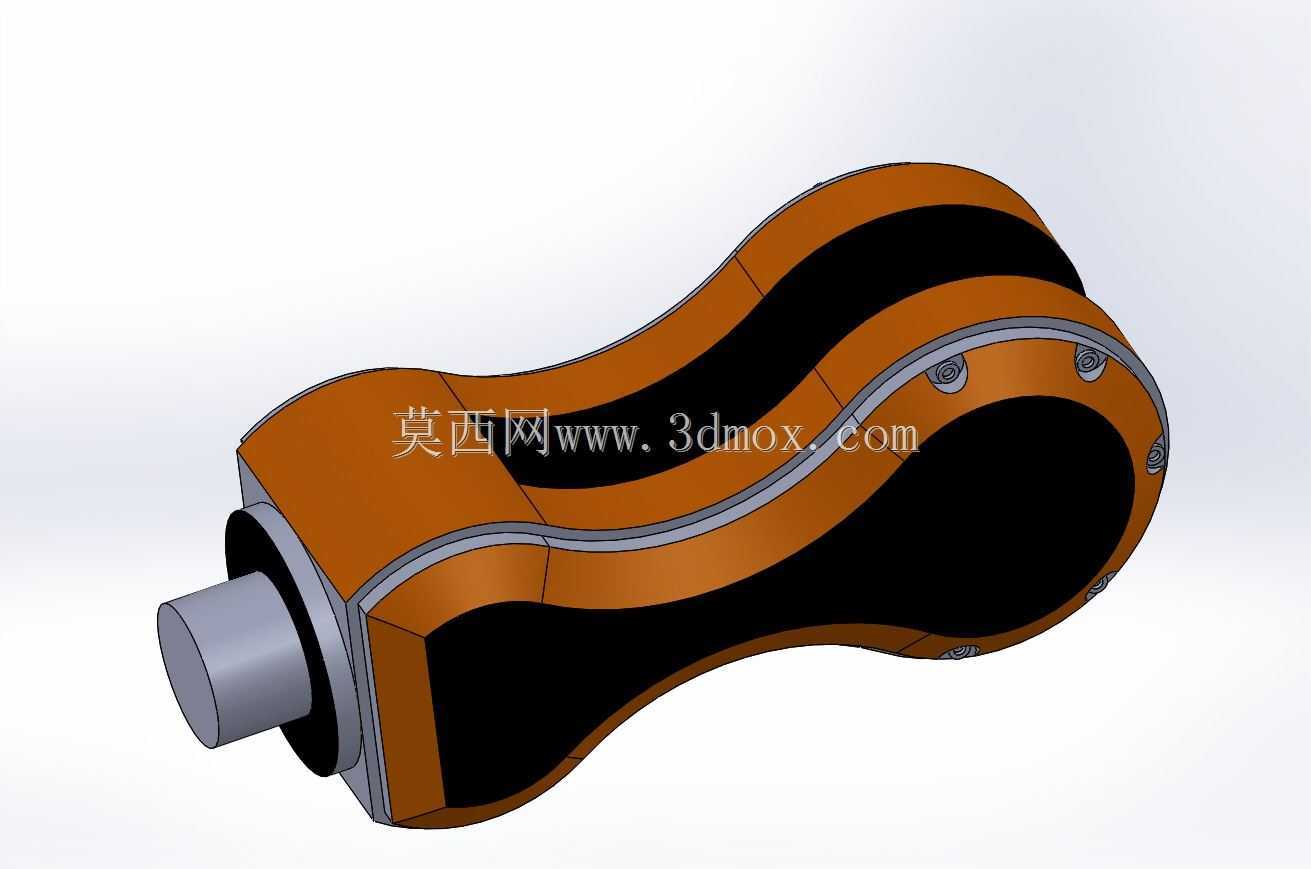

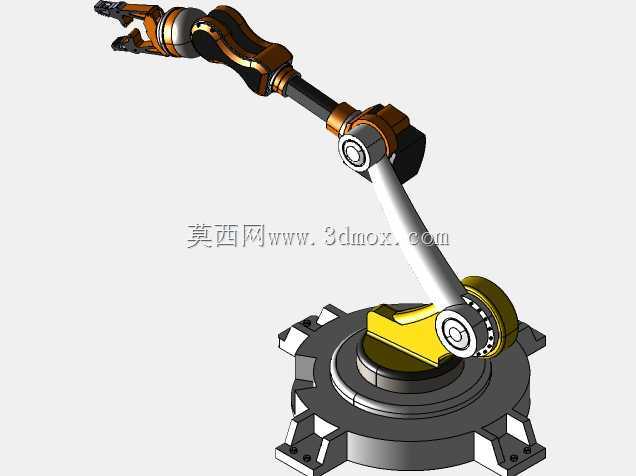

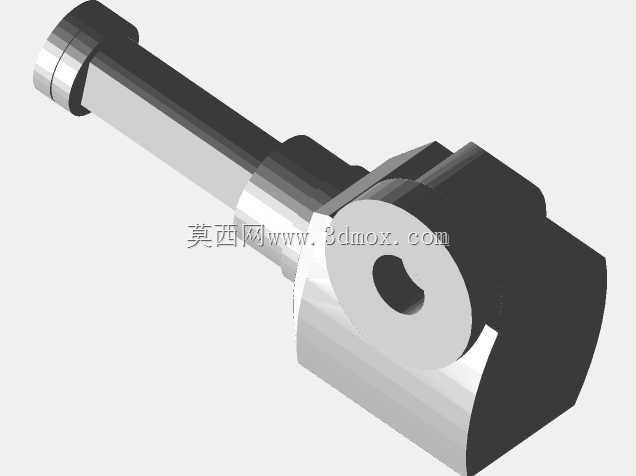

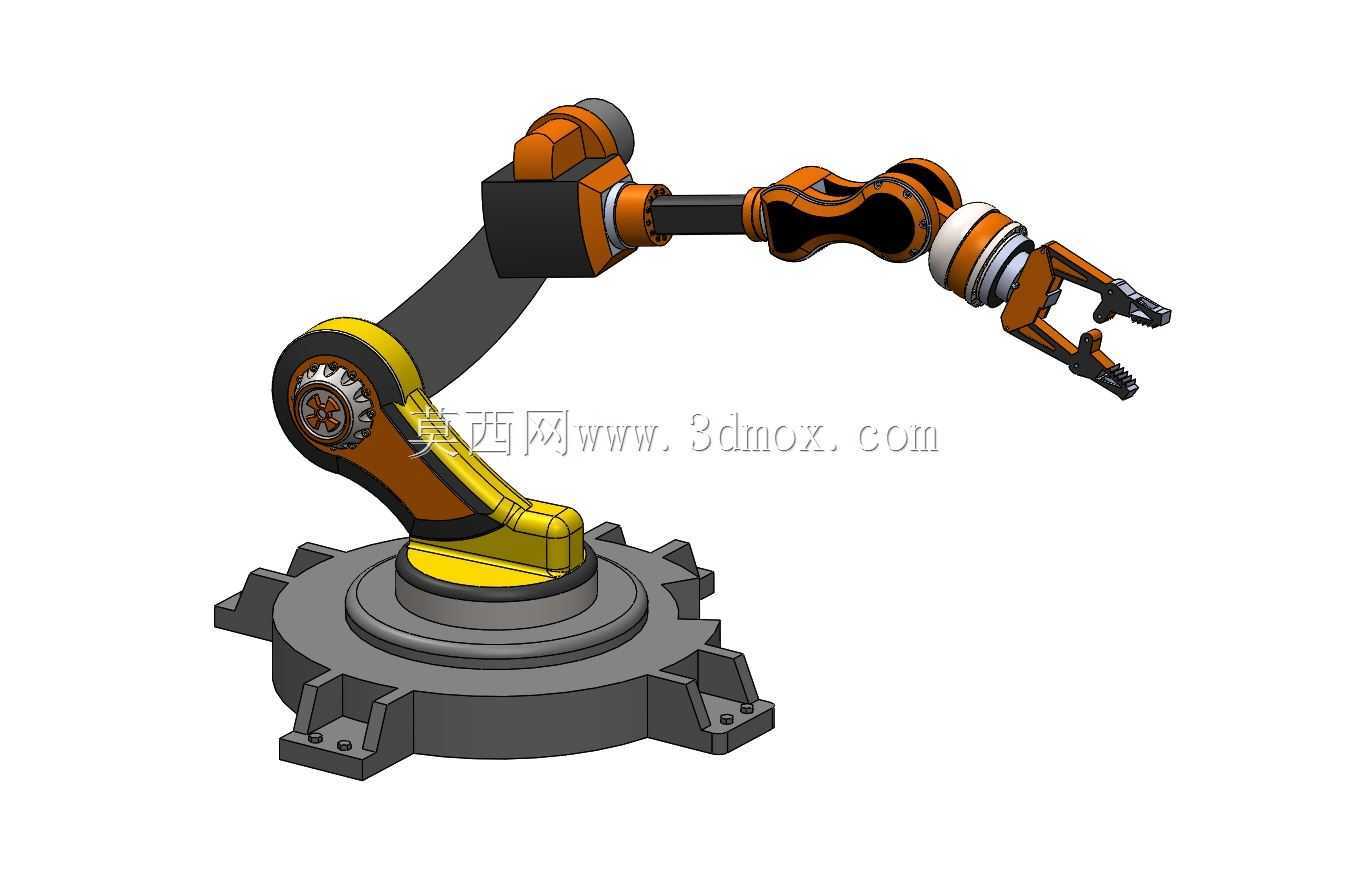

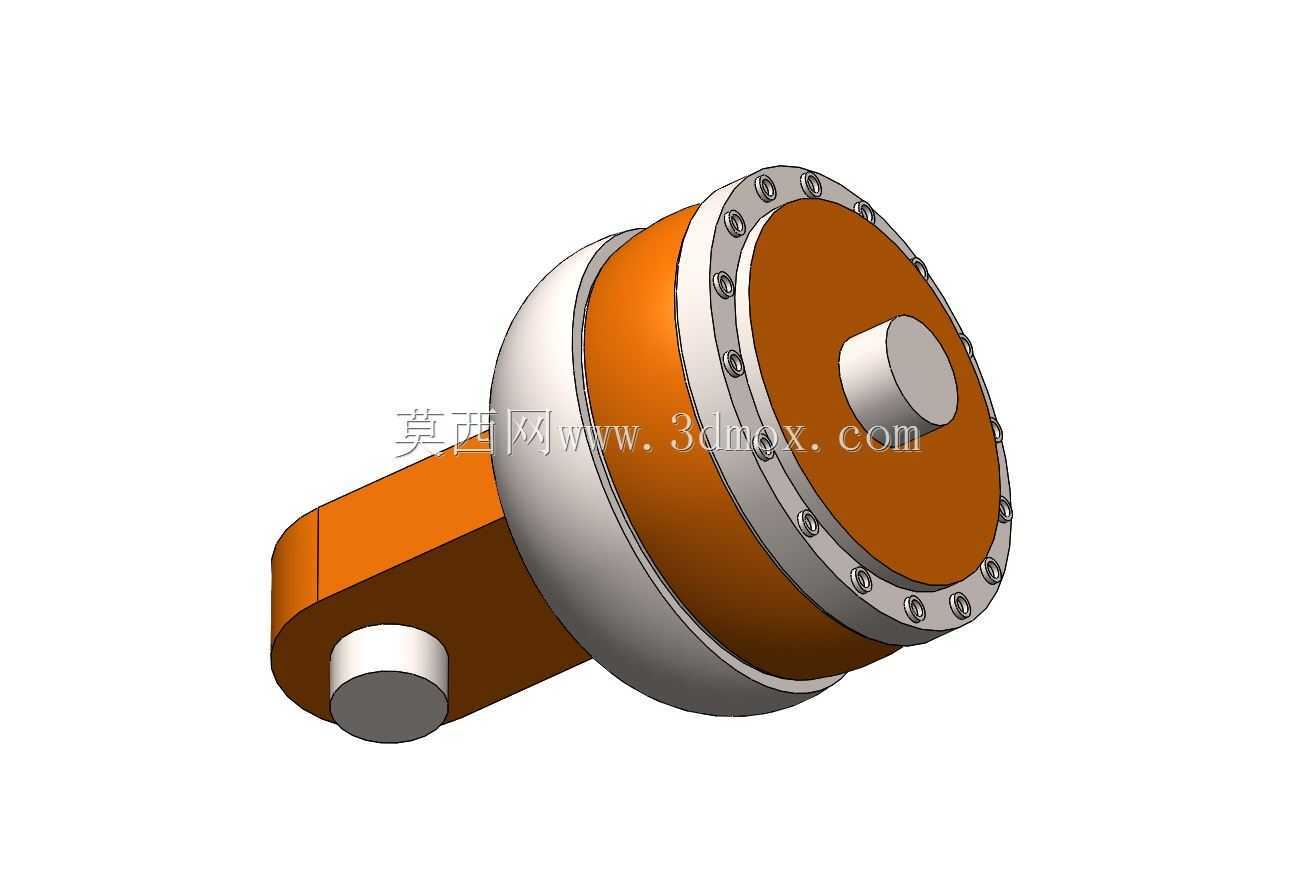

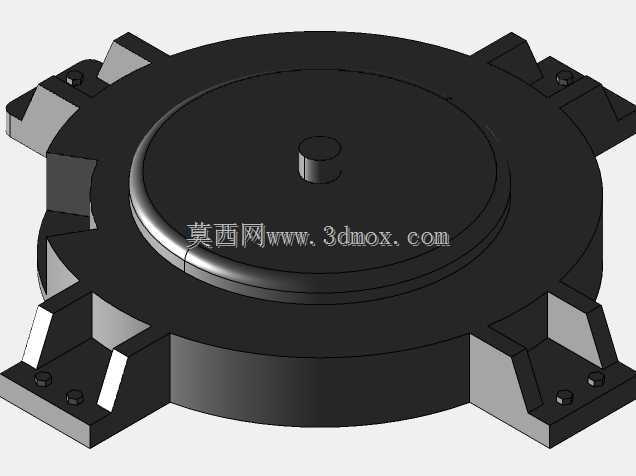

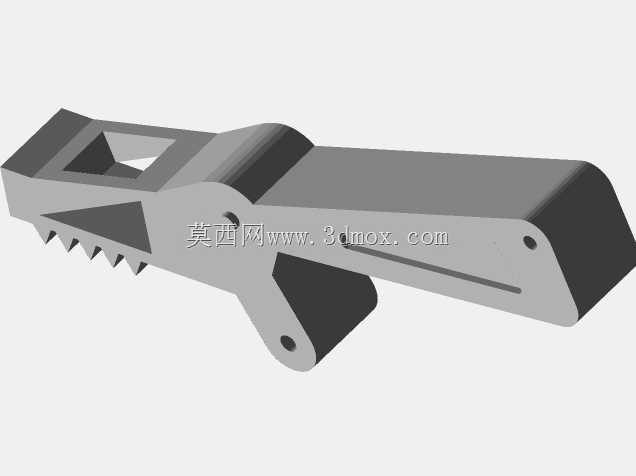

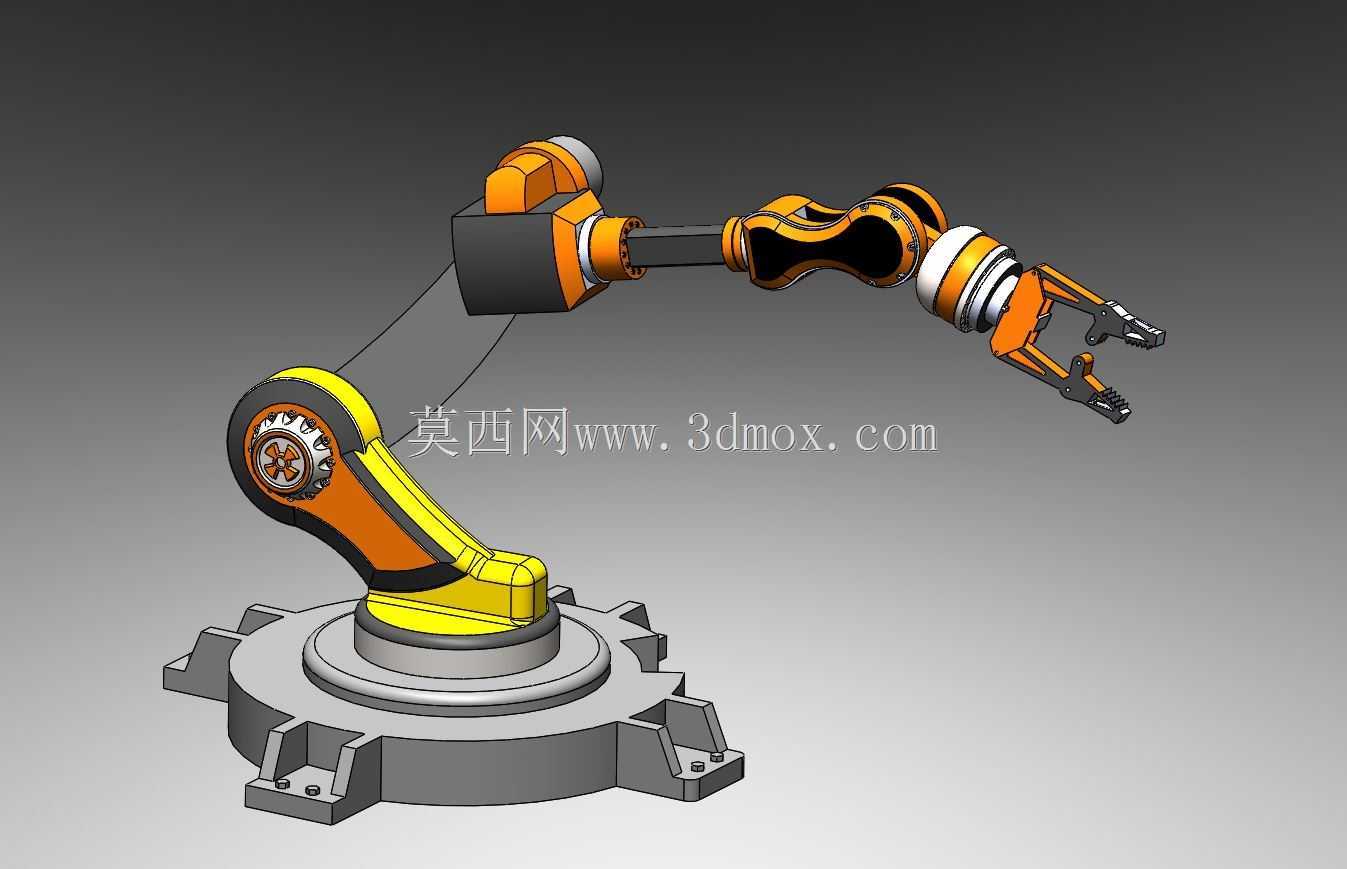

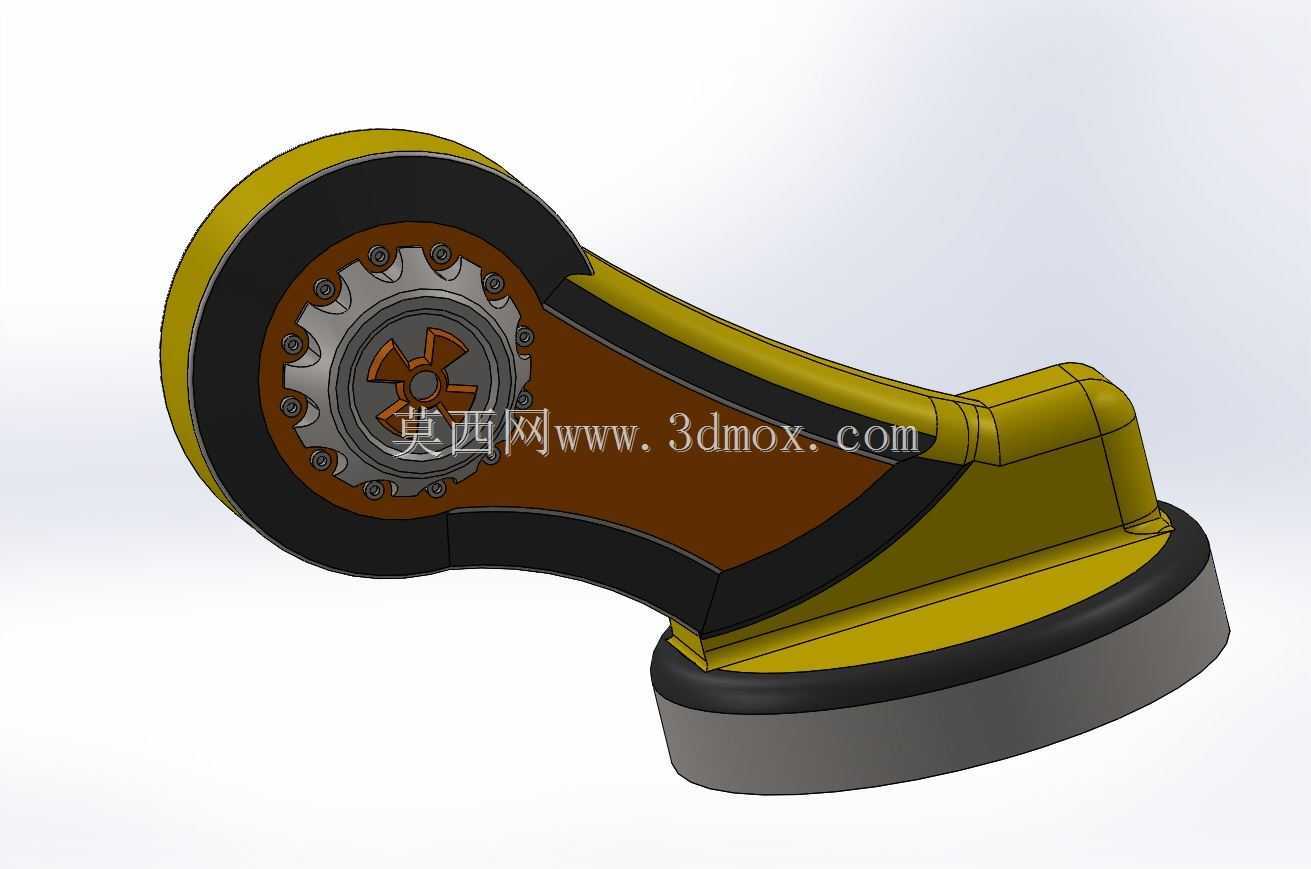

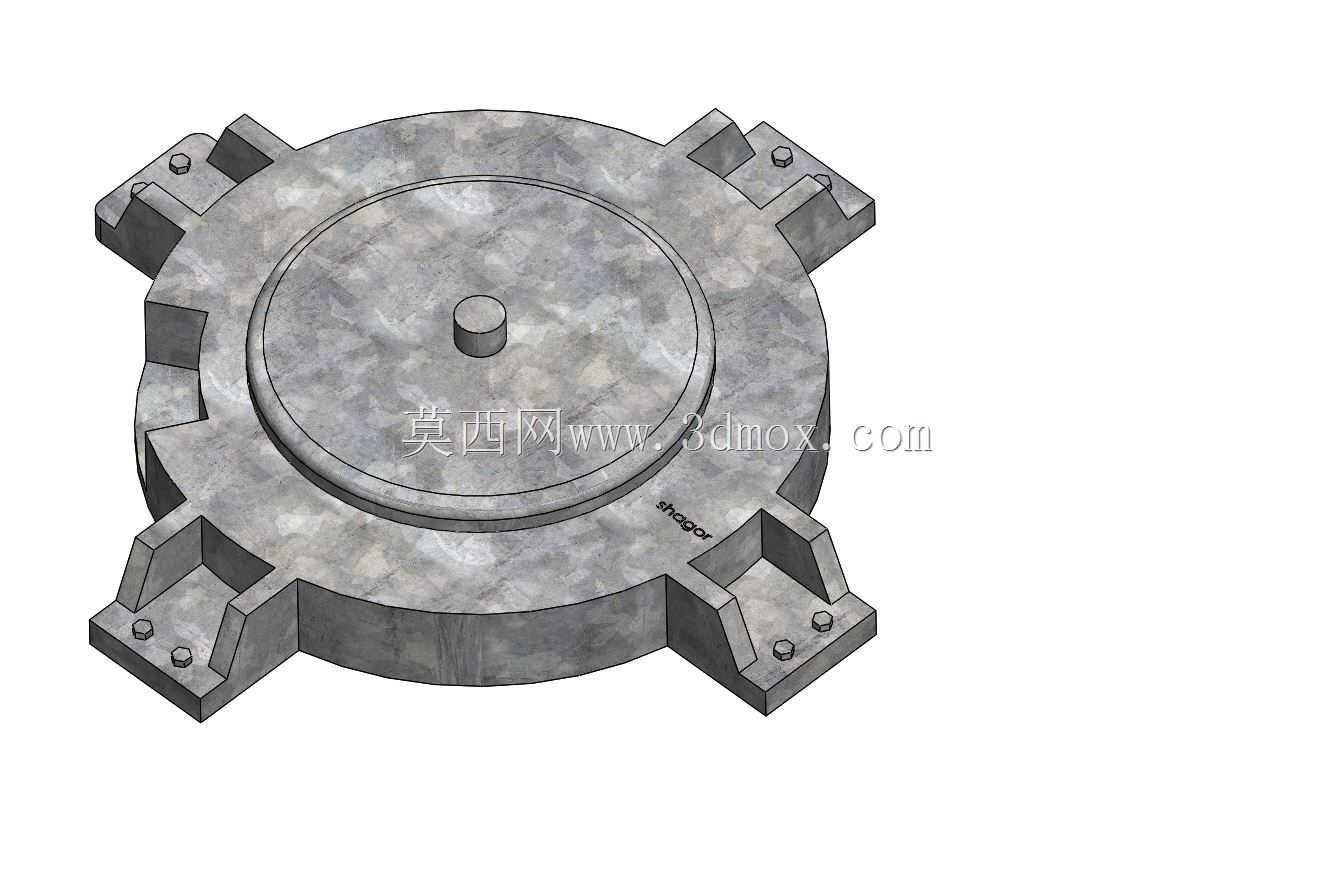

　　这款多关节机械臂的结构设计，首先要匹配离散制造场景里的柔性作业需求，不管是3C电子产线的小件上下料、五金加工工位的工件转序，还是注塑机旁的取件作业、装配工位的螺丝锁付与零件对位，都能通过关节自由度的组合覆盖常见作业半径内的操作需求。从底座的安装结构来看，法兰式带定位凸台的底座设计，预留了均匀分布的螺栓安装孔，安装时可以直接对接车间常用的铝型材工作台或者钢制设备机台，安装面的平面度公差在建模时就按通用安装基准做了约束，不需要额外做适配转接板就能完成固定，底座内部预留的走线空腔，可以把动力线、编码器线全部从内部穿设，避免外部走线在关节回转时出现剐蹭、缠绕的问题，也能减少车间焊渣、切削液对线束的损伤。

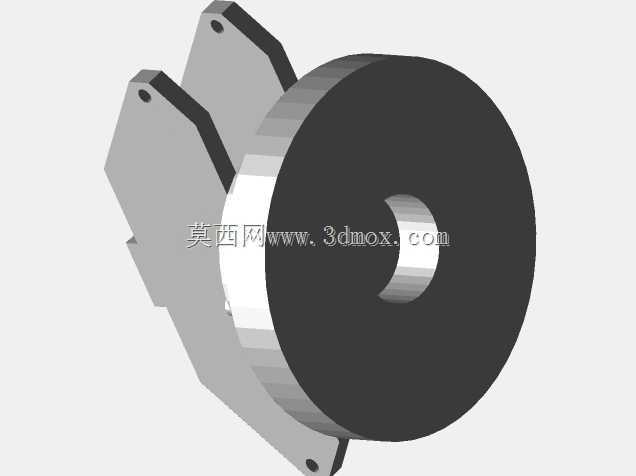

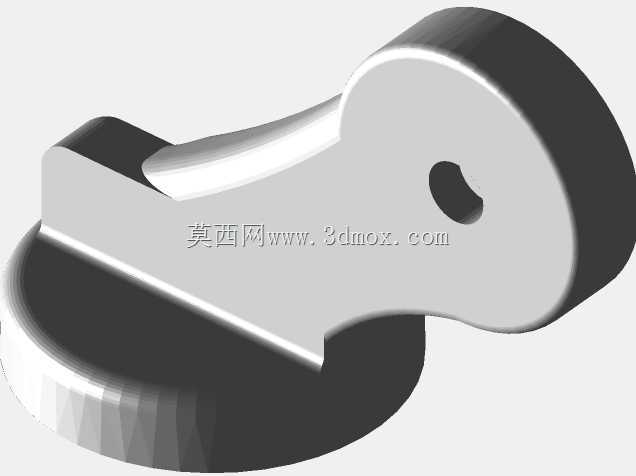

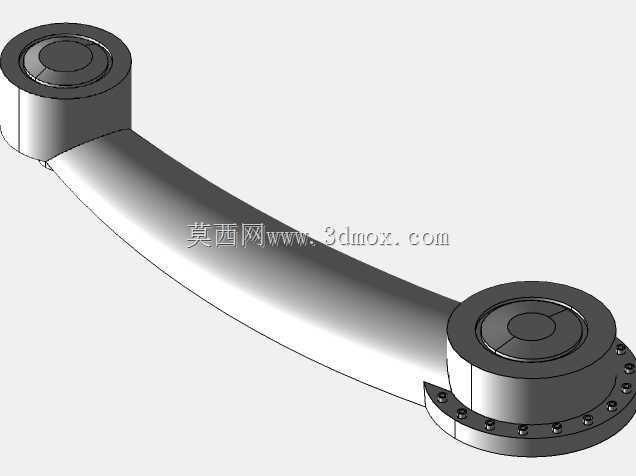

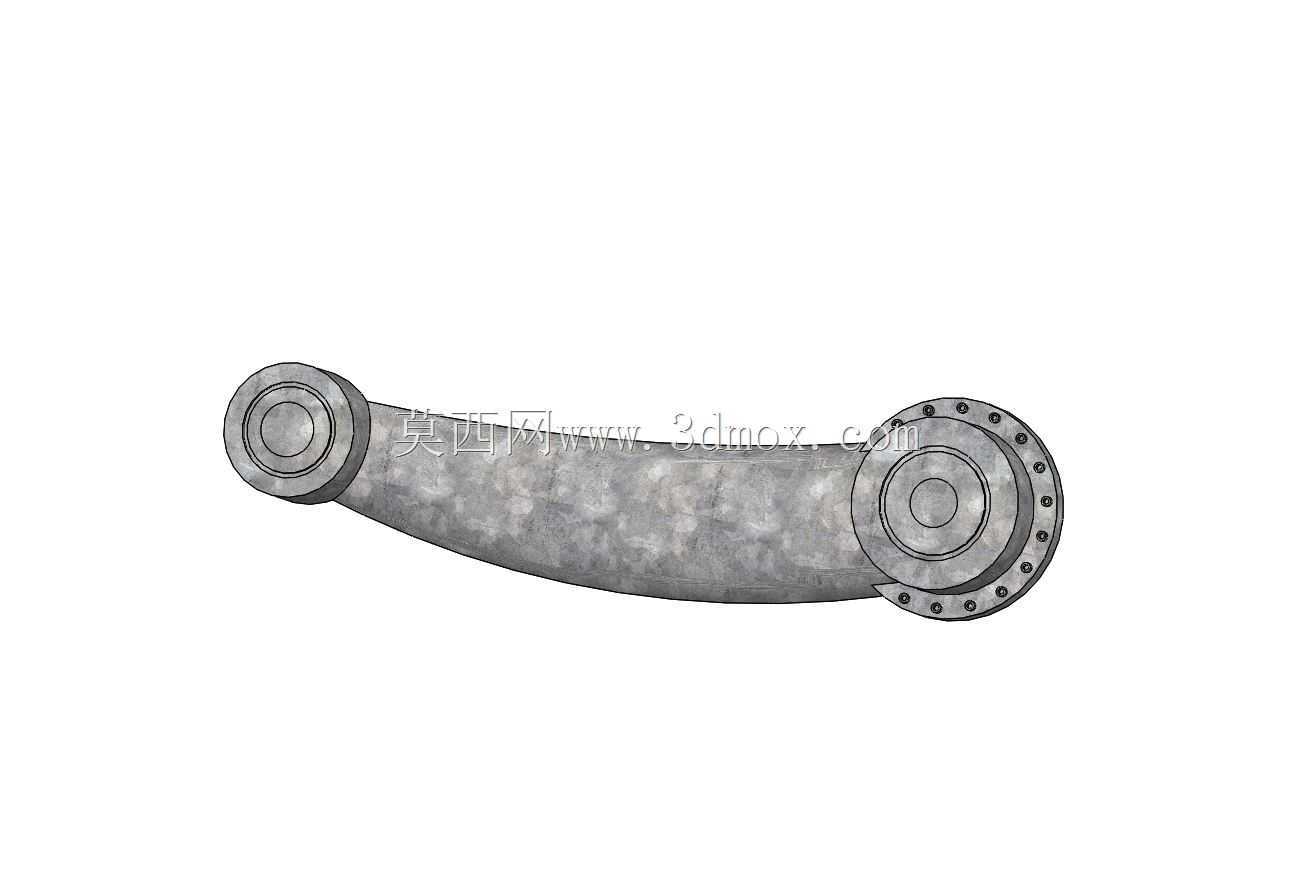

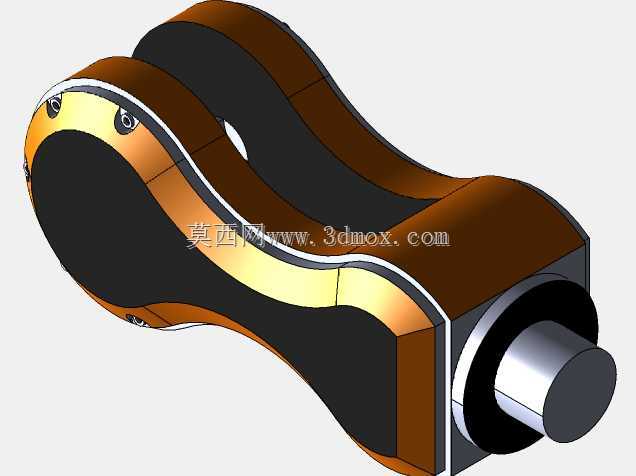

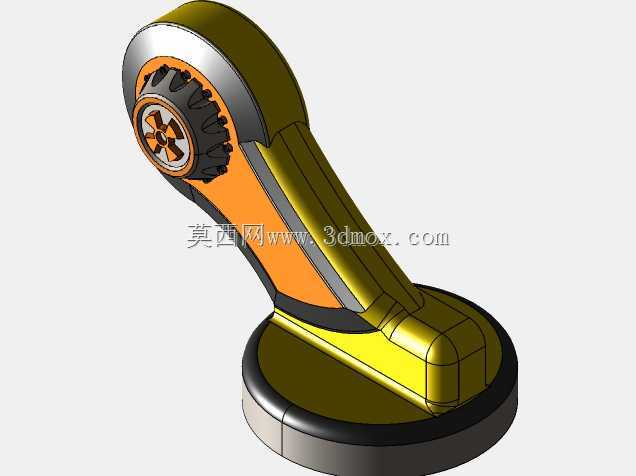

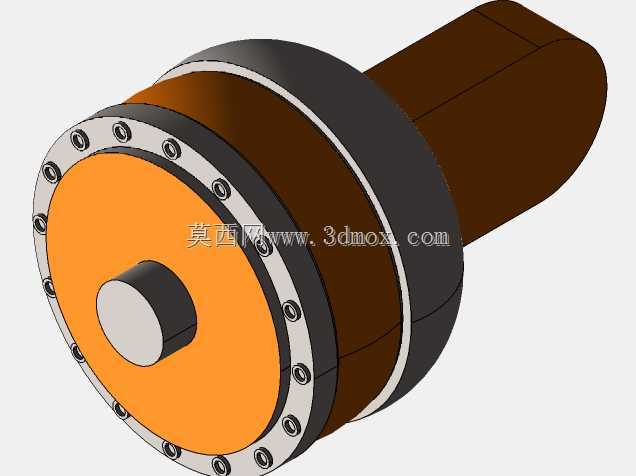

　　关节部分的设计，从底座回转关节开始，采用了交叉滚子轴承的承载结构思路，大直径的轴承支撑面可以同时承受径向载荷、轴向载荷和倾覆力矩，哪怕臂展完全伸开夹取额定负载，底座关节也不会出现明显的形变偏移，保证重复定位的精度稳定性。大臂与底座连接的俯仰关节，做了外置的传动结构可视化设计，齿轮啮合的间隙在建模时预留了合理的调整余量，实际装配时可以通过端盖的压紧量调整齿侧间隙，既不会因为间隙过大出现传动回程误差，也不会因为间隙过小导致关节转动卡滞、磨损加快。大臂本身采用了变截面的箱型结构设计，在保证整体刚性的前提下尽可能削减了不必要的壁厚，降低运动部件的惯量，让关节驱动时的加减速响应更快，也能减少驱动单元的负载冗余。

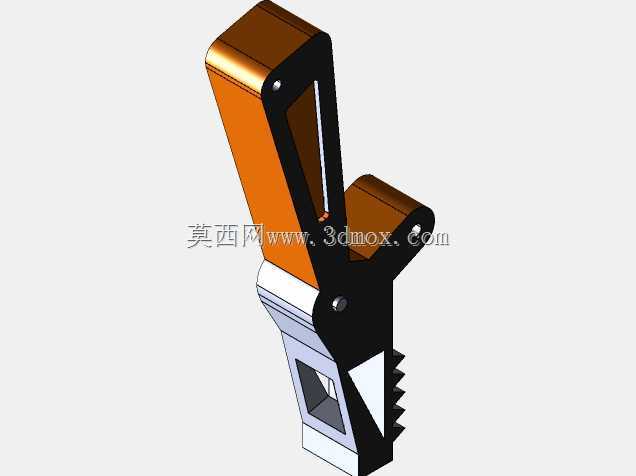

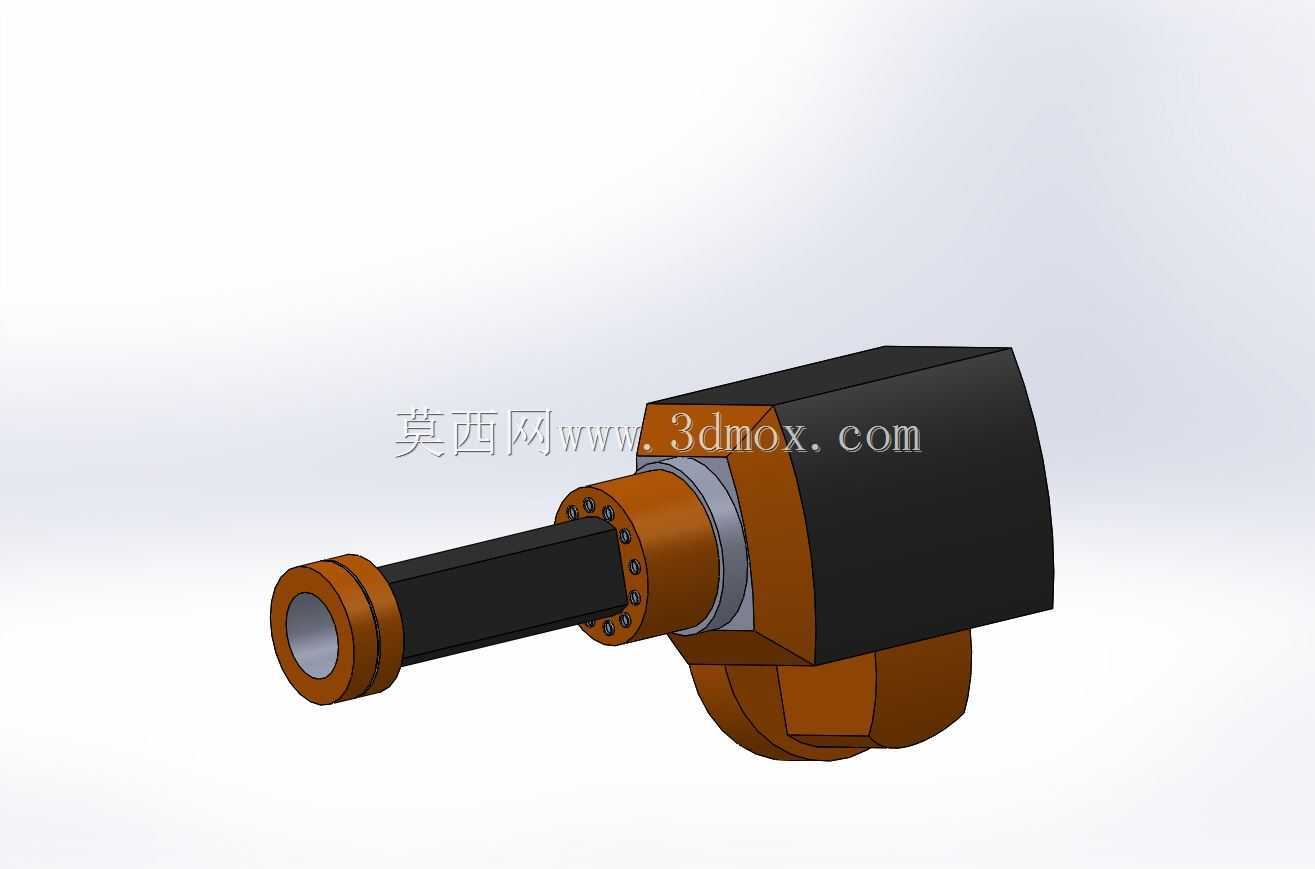

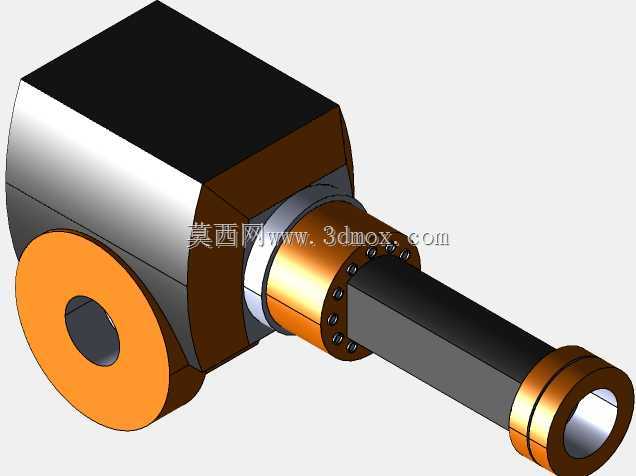

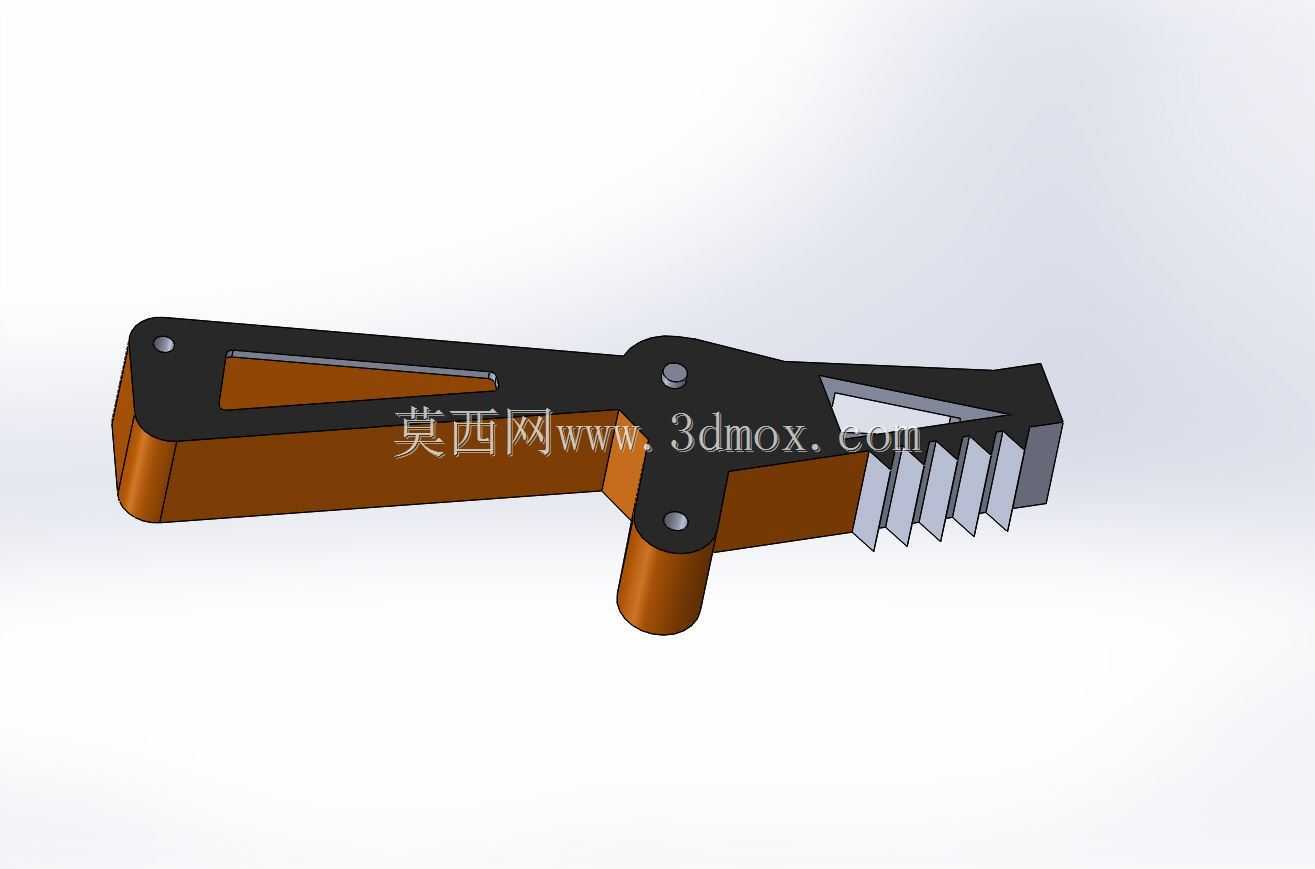

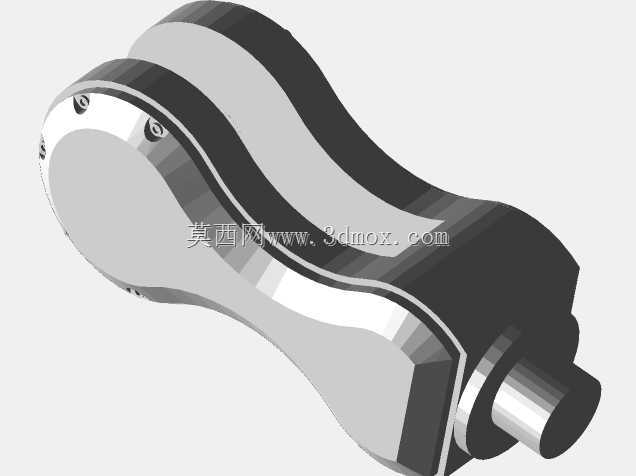

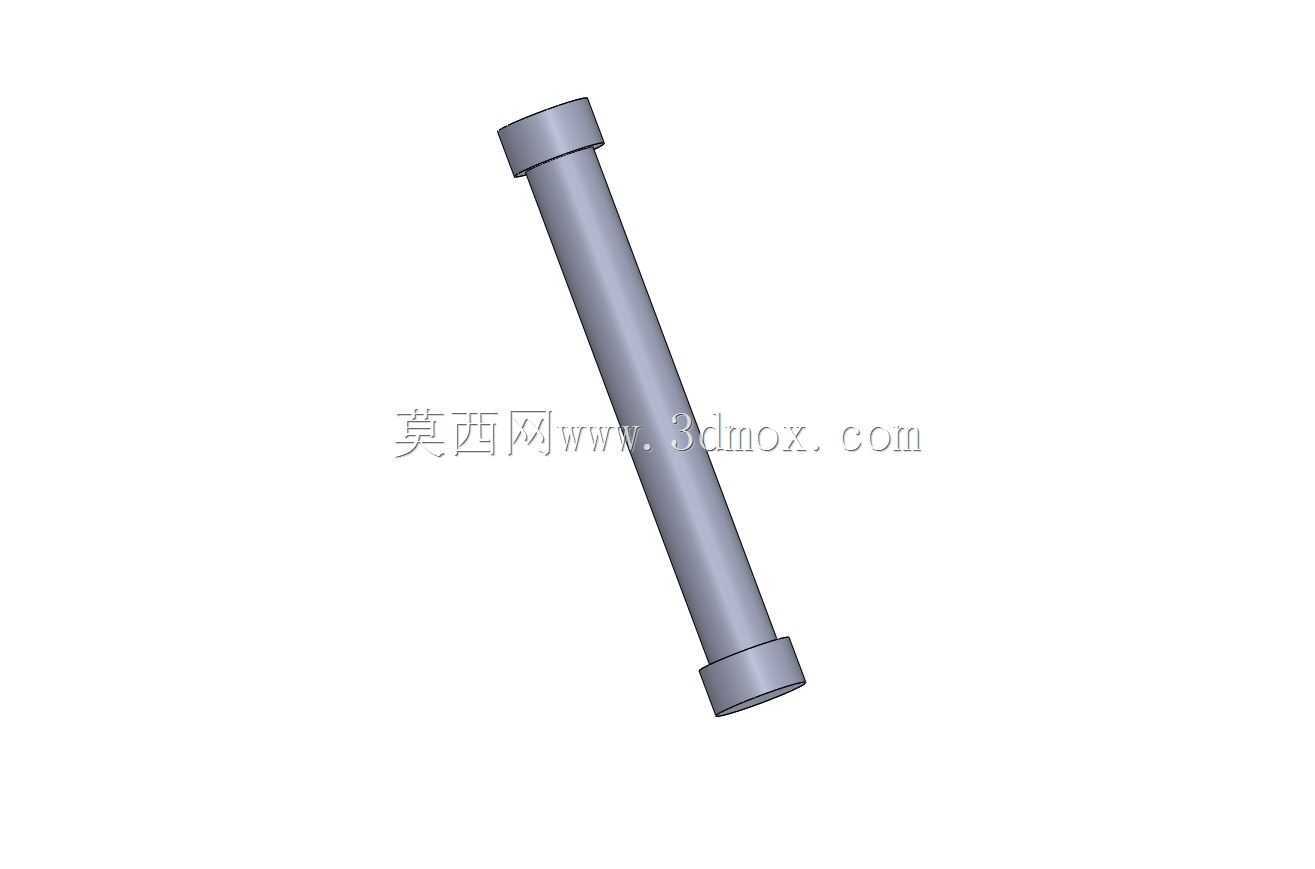

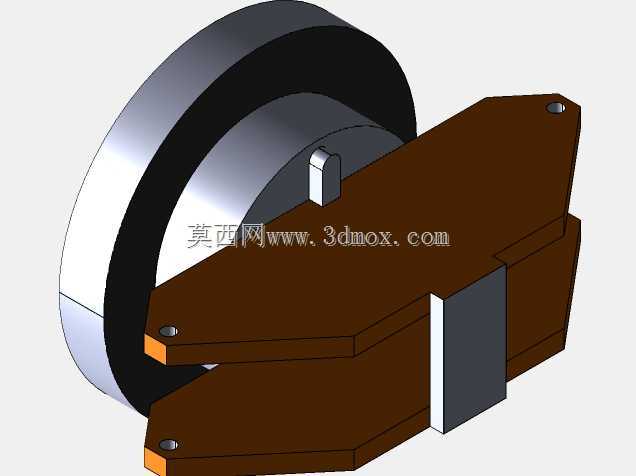

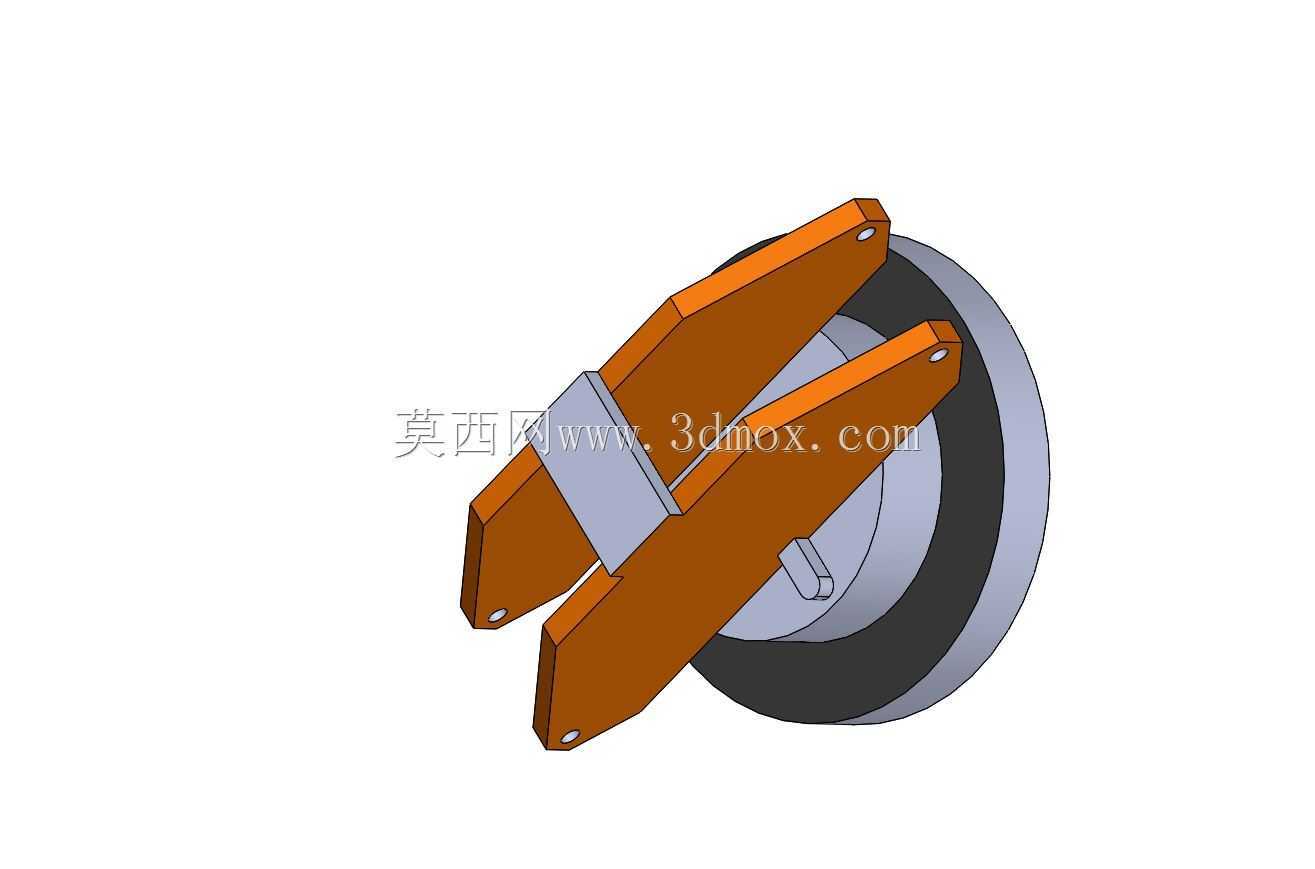

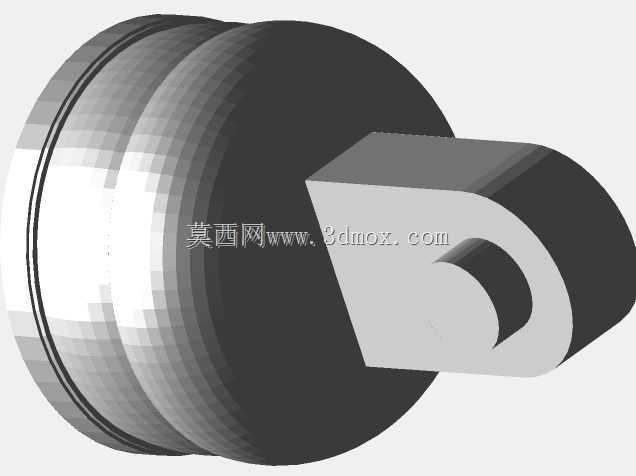

　　肘部关节连接大臂与小臂，采用了中空的走线设计，小臂内部同样预留了线束通道，从肘部到腕部的所有管线都可以从臂体内部穿过，外部没有多余的拖链或者外露管线，作业时不会和周边的工装、工件发生干涉。小臂的外形做了流线型的过渡处理，没有突兀的棱角或者突出的安装凸台，在狭窄的设备间隙里移动时，不容易勾挂车间的气管、电缆，也能减少积尘，方便日常的设备清洁维护。腕部结构采用了多自由度的正交关节设计，可以实现末端的俯仰、回转动作，搭配夹爪式末端执行器，能够完成不同姿态的工件抓取，夹爪的开合行程在建模时做了参数化约束，可以根据实际抓取的工件尺寸快速调整夹爪的开合范围，不需要重新做整体结构的改动。

　　从设计思路上来说，整个臂体的关节转动范围都做了机械硬限位的结构设计，每个关节的转动极限位置都设置了限位凸台，哪怕电气控制出现异常，臂体也不会转动到超出安全范围的位置，避免碰撞周边设备或者造成人员伤害。所有的关节连接位置都采用了标准化的紧固件安装孔位，后续维护时可以直接用通用工具完成拆卸更换，不需要定制专用的拆装工具。末端执行器的安装法兰采用了通用的接口尺寸，可以快速替换夹爪、吸盘、焊枪等不同的作业工具，适配不同的生产工位需求，不需要对臂体主体结构做任何修改。

　　在安装边界的考量上，整个机械臂的最大回转半径覆盖了常见工位的作业范围，底座的安装孔位间距匹配行业通用的安装标准，不管是落地安装还是倒挂安装在生产线的机架上，都能直接适配，不需要重新加工安装底座。臂体在完全收拢状态下的占用空间很小，产线布局时不需要预留过大的安装空位，适合在现有产线做自动化升级时加装，不会过多占用车间的宝贵生产空间。关节处的密封结构在建模时也做了预留，可以加装密封圈或者防尘罩，适配多粉尘、有少量切削液飞溅的加工车间环境，延长设备的实际使用寿命。
