桌面级熔融沉积成型3D打印机整机结构

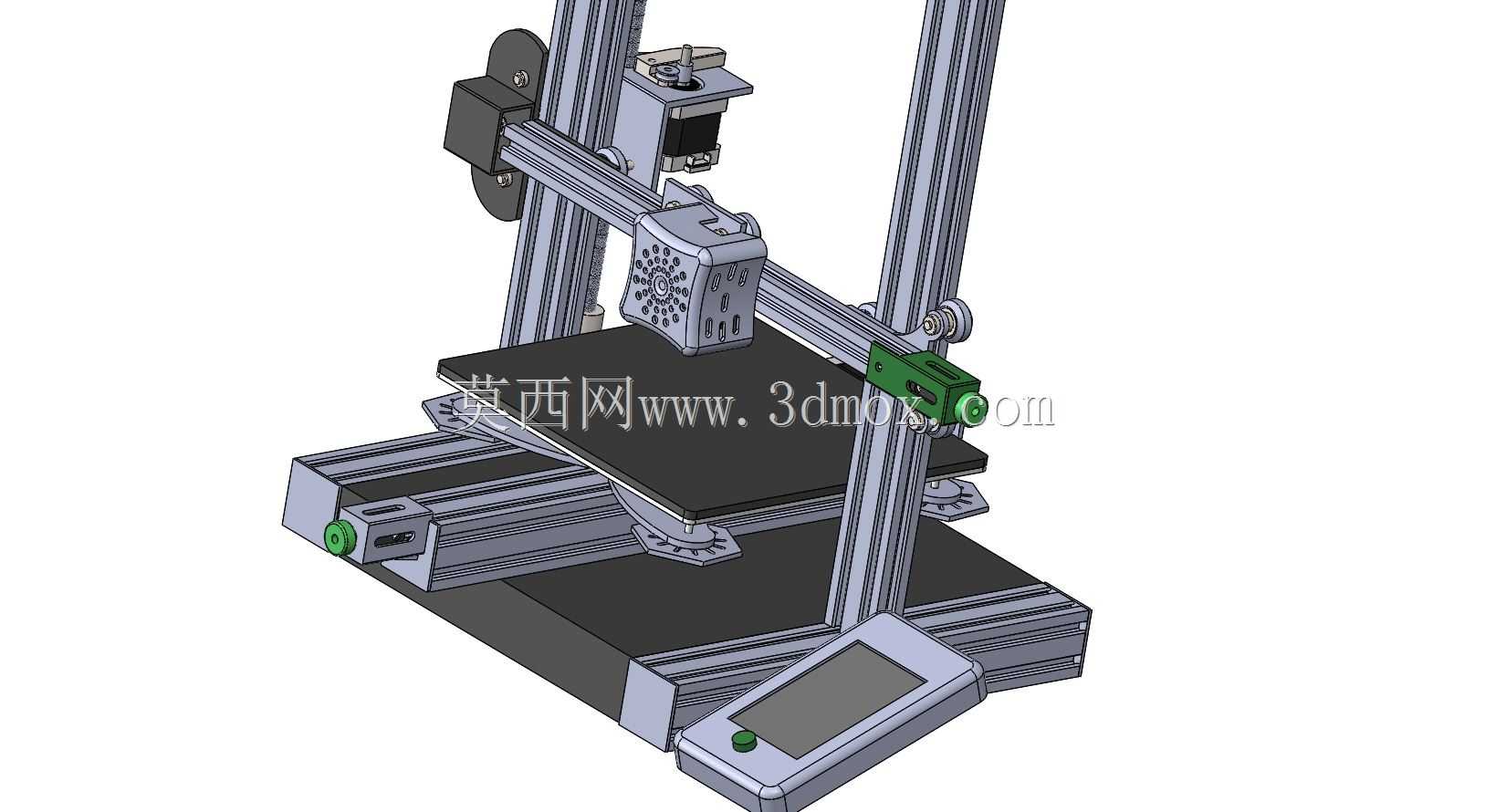

　　该模型呈现的是一套面向桌面制造场景的熔融沉积成型设备，整机采用开放式龙门框架布局，适合实验室、产品开发部门、教学实训空间以及小型创客工坊使用。设备的核心用途是将热塑性线材逐层熔化并堆积成型，用于结构验证件、工装夹具、治具辅件、教学样件和小批量概念零件的快速制作。

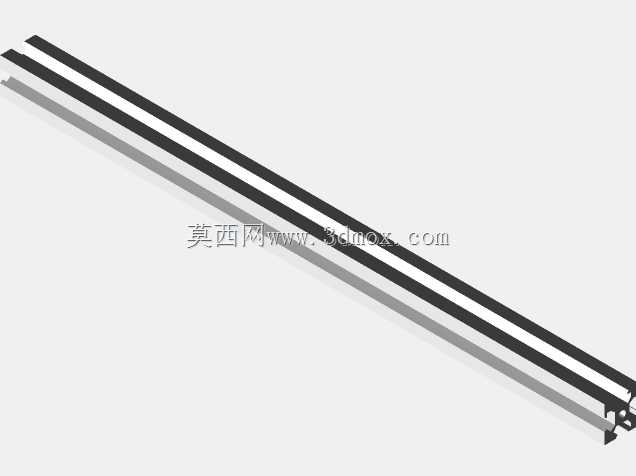

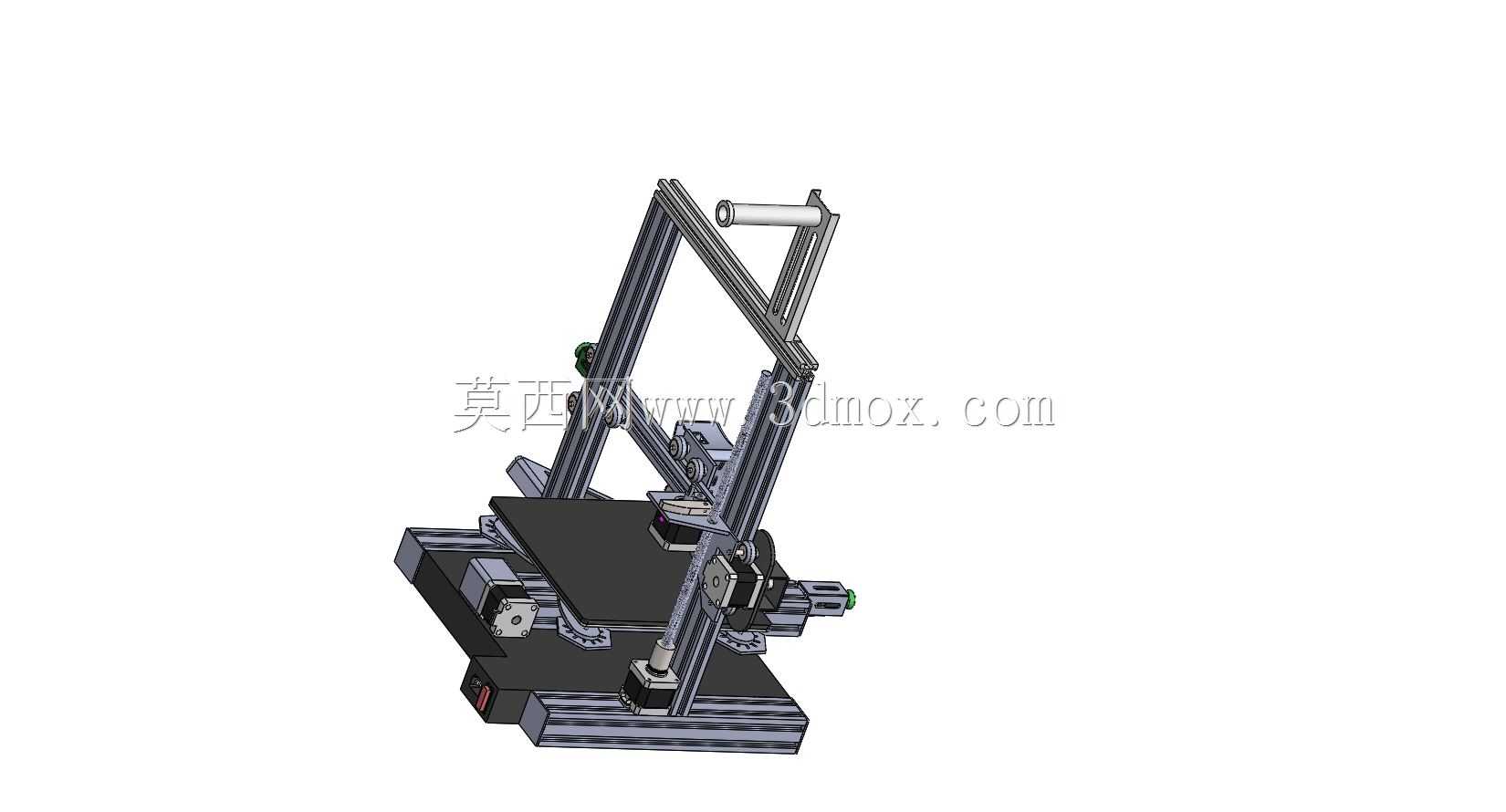

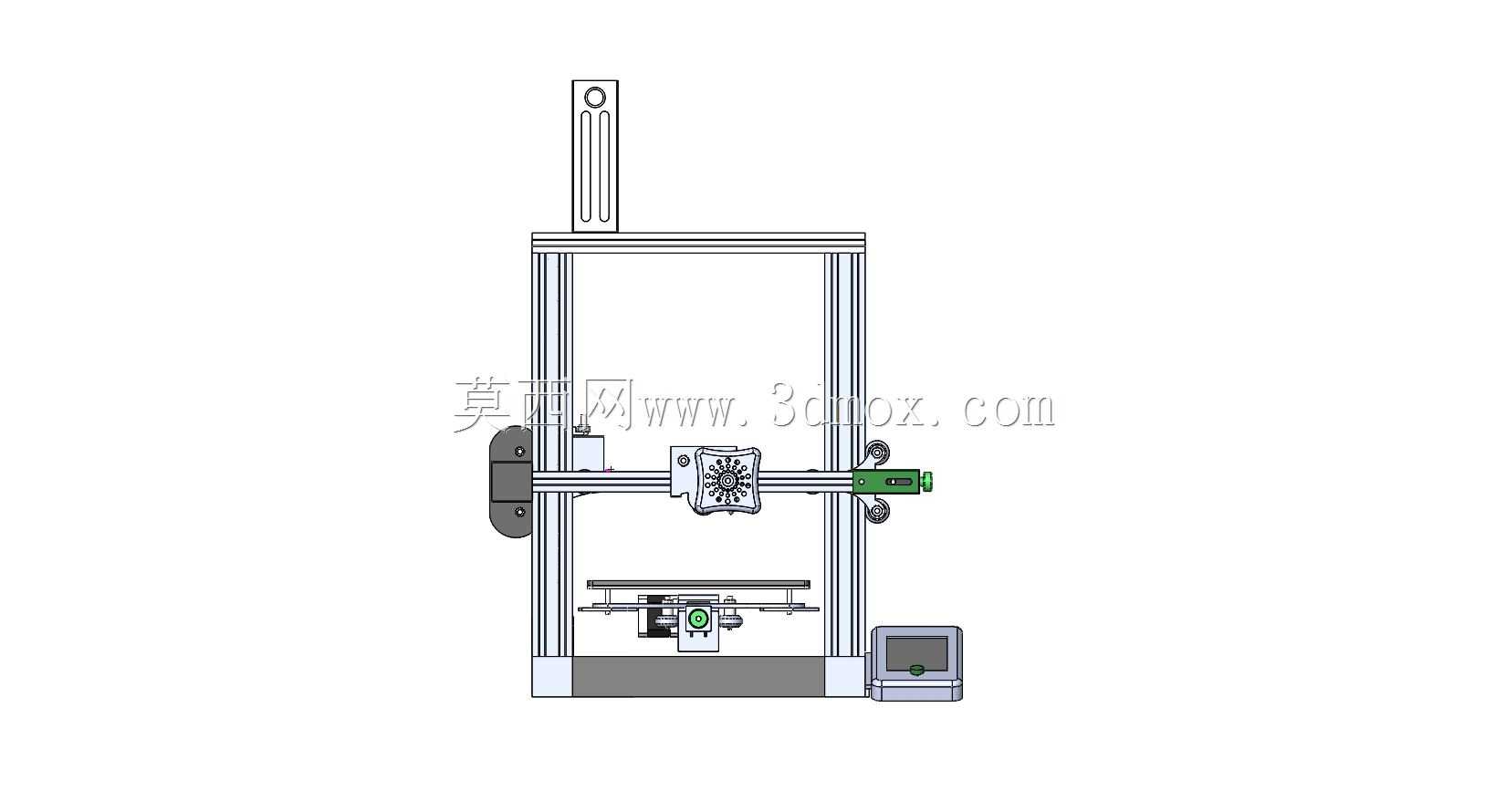

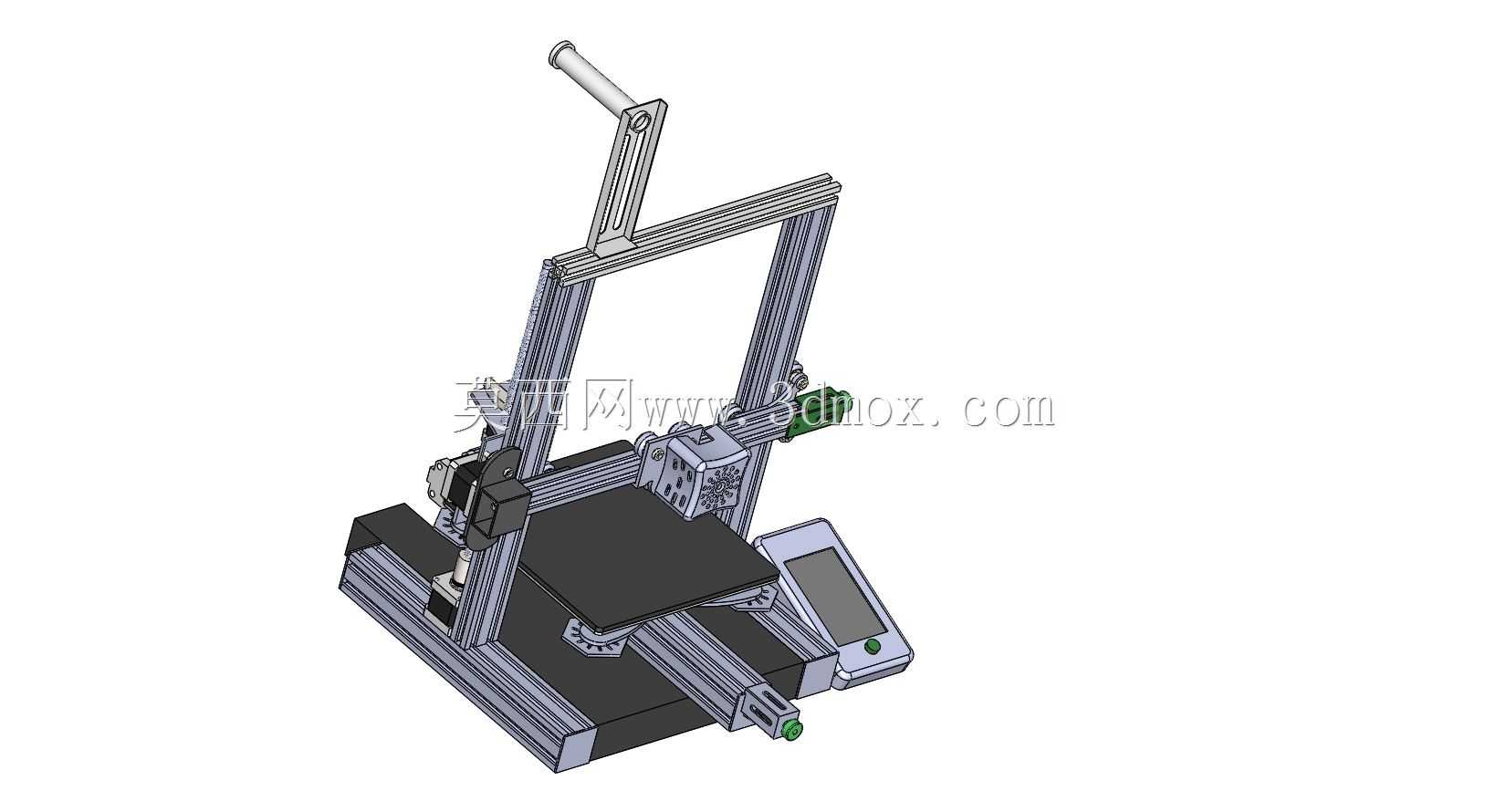

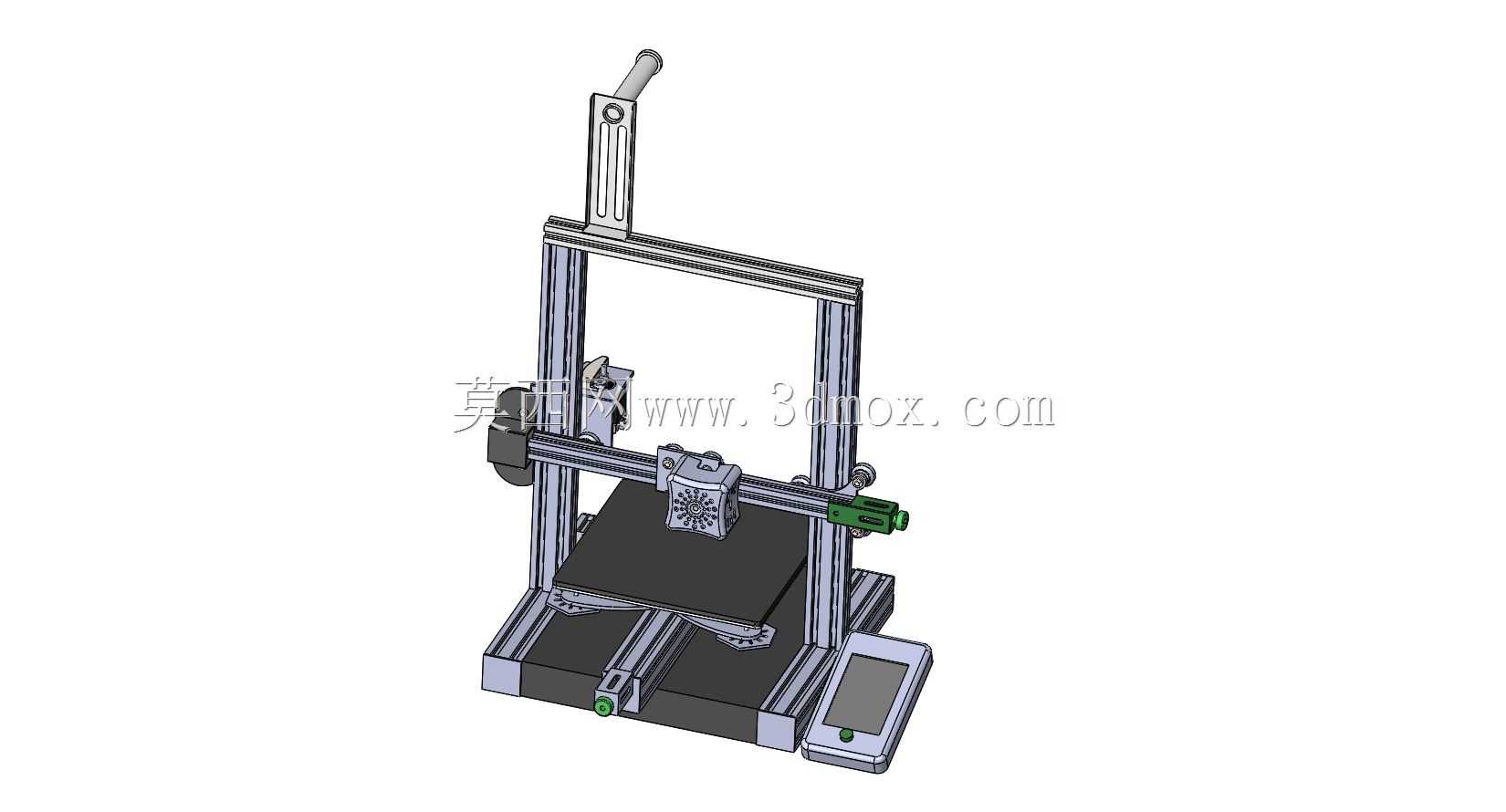

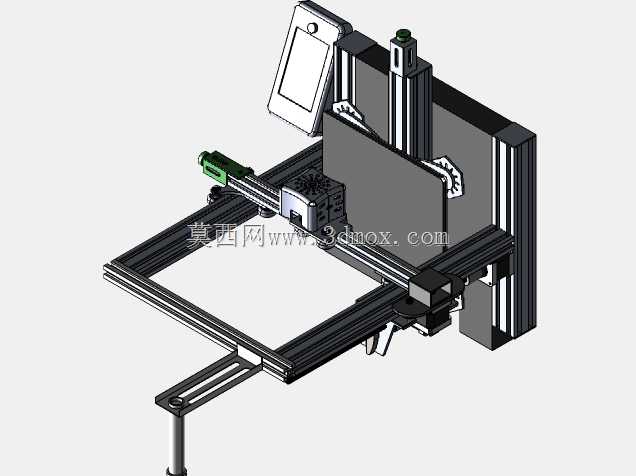

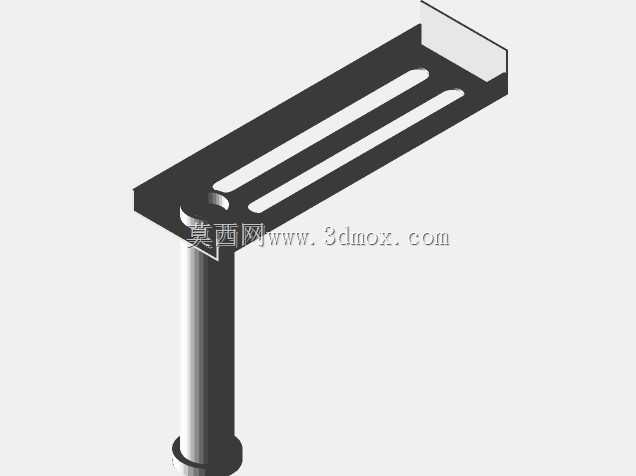

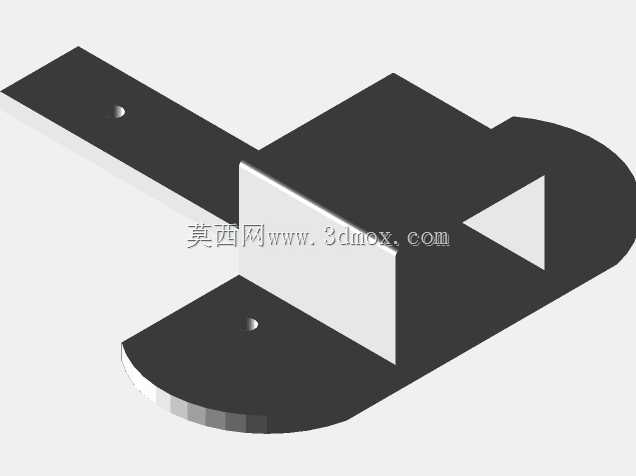

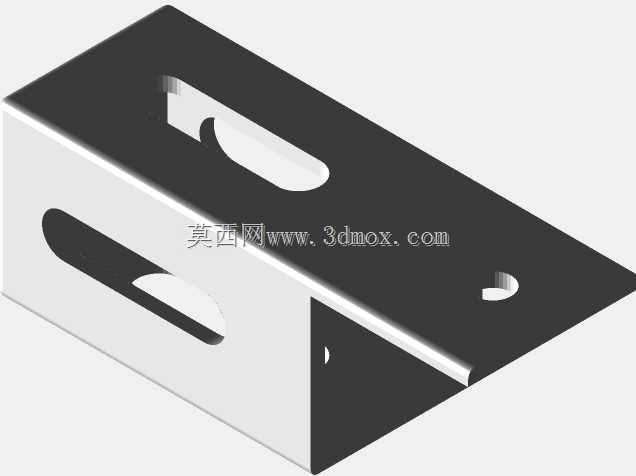

　　从结构布置看，左右立柱与顶部横梁构成稳定的上部支撑，底部平台区域承担成型平台、Y向运动组件和控制箱体的安装。框架杆件的截面、间距和连接位置在模型中均有明确表达，设计时需要重点控制立柱平行度、横梁水平度以及底座平面度，否则运动过程中容易出现横梁扭振、喷头轨迹偏移或首层贴合不稳定等问题。开放式结构的优势在于观察方便、维护空间充足，耗材更换、喷嘴清理和平台调平都能直接操作；同时，机架外侧需要预留手部操作和散热流通空间，不宜紧贴墙面或其他设备布置。

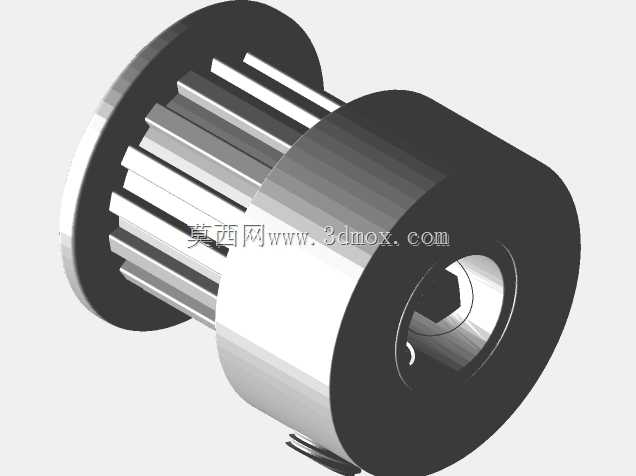

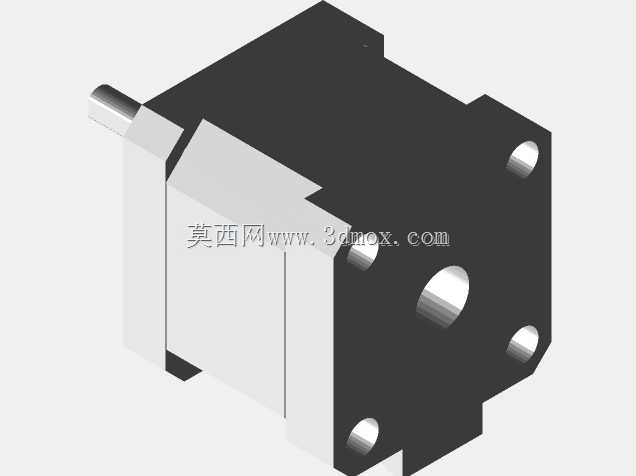

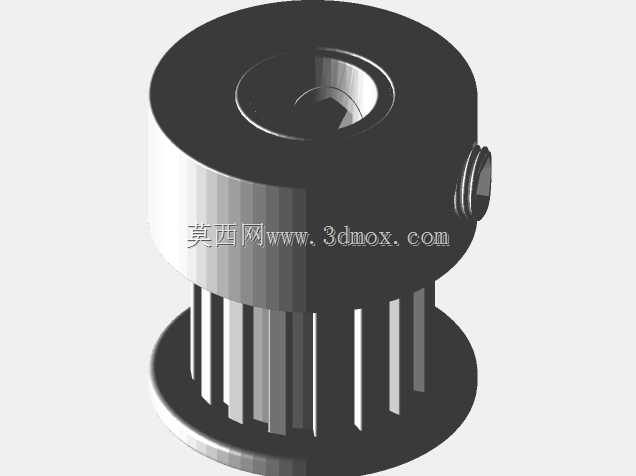

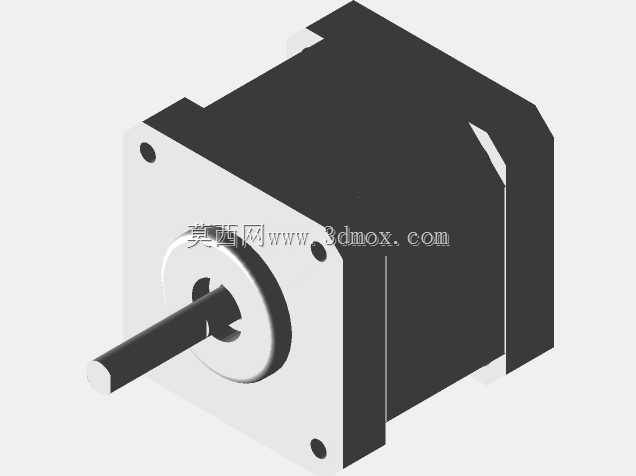

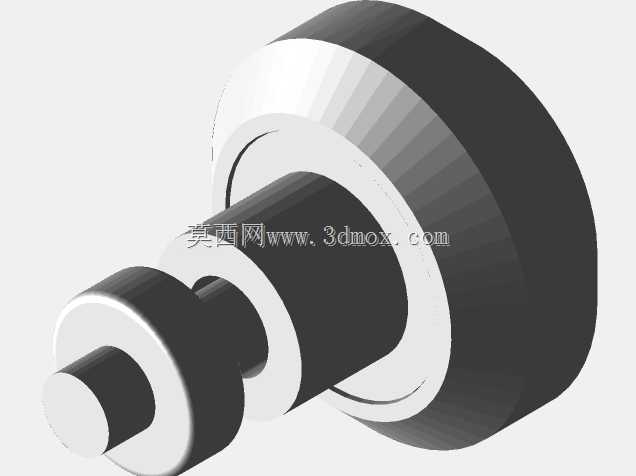

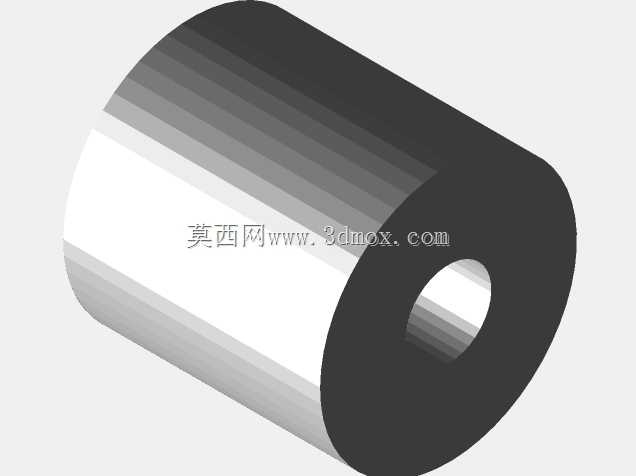

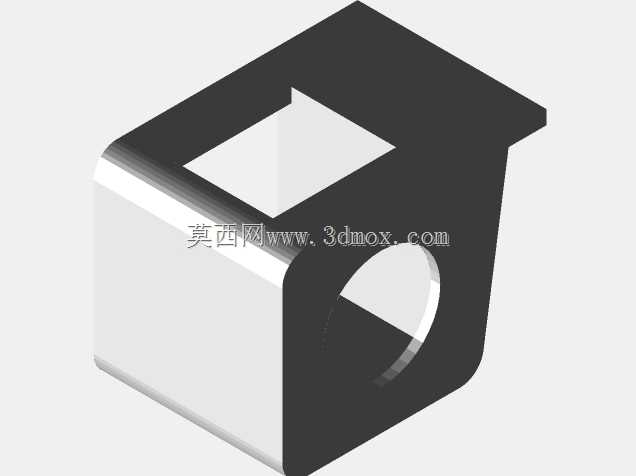

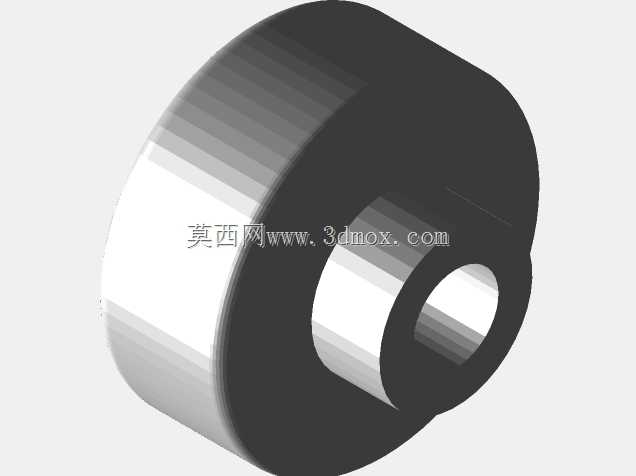

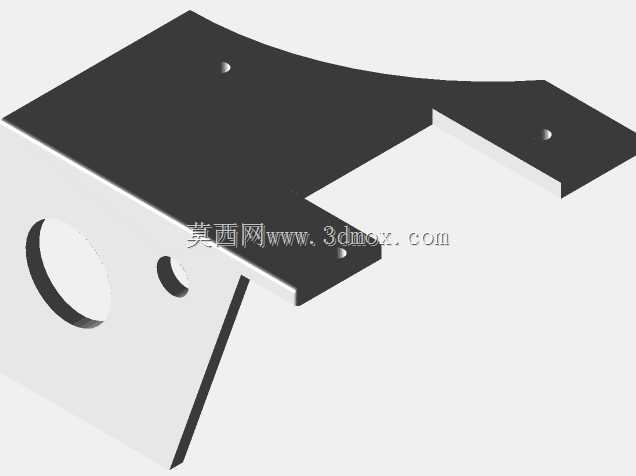

　　X向运动机构安装在横梁前方，喷头组件沿横向导轨移动，Z向升降通过立柱侧的传动路径实现，成型平台则承担Y向进给。三个方向的运动边界决定了有效成型空间，也决定了整机外围安装尺寸。工程建模时不能只关注标称打印幅面，还要把导轨行程、同步带张紧范围、拖链弯曲半径、电机伸出量和线束活动空间一并纳入包络检查。若设备放置在工作台面上，底部控制盒、平台前后极限位置以及前侧操作屏都应保留维护距离，避免平台移出时与台面前缘或周边物件干涉。

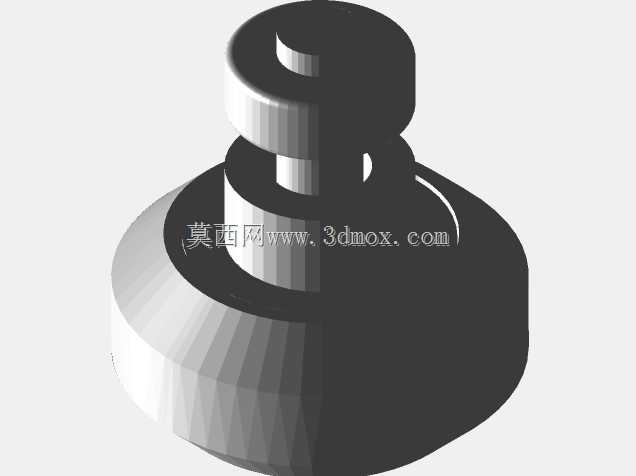

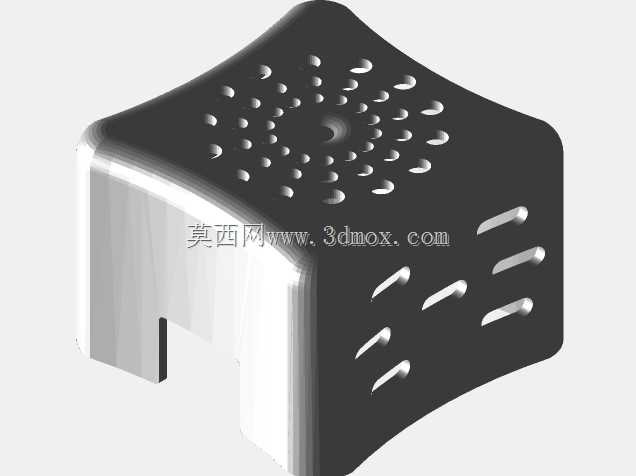

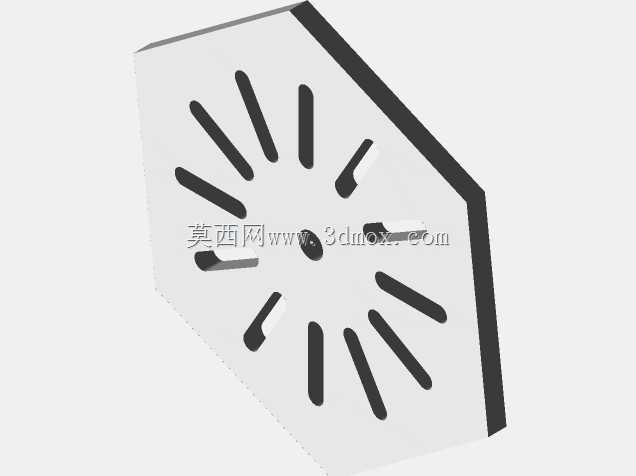

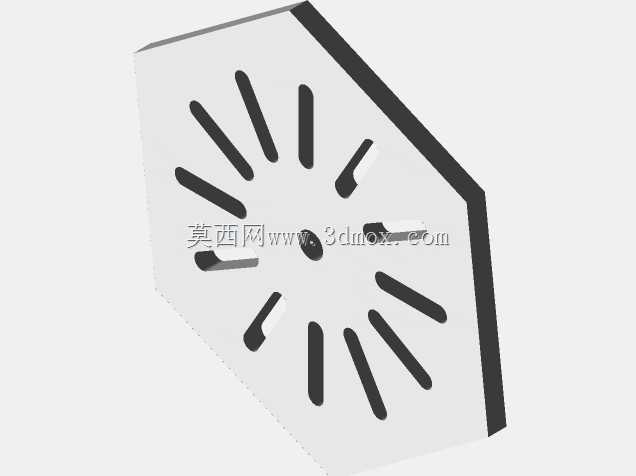

　　喷头模块集成加热、散热、进料和喷嘴安装位置，模型中可以看到挤出部件与横向滑座的装配关系。实际设计中，喷头端的热端与冷端需要形成清晰的热隔离，散热风道应避开同步带和线材，送料轮轴线与耗材进入方向也要保持顺畅，以降低堵头和欠挤出风险。成型平台位于设备下部，平台支撑件与Y向滑台连接，调平机构应保证喷嘴与平台在多个测点处距离一致；平台表面需要兼顾耗材附着和成品取件，四周则要留出取件、清理和调平旋钮操作空间。

　　控制箱体布置在底座前侧，屏幕和操作界面朝向使用者，便于观察设备状态。电气元件、走线槽和运动部件之间应保持合理隔离，线束从固定机架走向运动轴时需要设置弯曲余量，长期往复运动中不能被导轨、同步轮或平台边缘摩擦。整机装配思路强调模块化：机架先形成基准，再安装导向件和传动件，随后挂载喷头、平台和控制单元；这样有利于在三维环境中检查同轴度、行程极限和维修可达性。

　　对于结构设计人员，该模型可用于校核桌面增材设备的框架刚度、运动轴布置、维护开口和外围占位；对于设备选型人员，可据此理解开放式FDM设备在小空间内的安装边界、操作面需求和各功能模块的相对位置。
