Nema17带行星减速结构步进电机设计

　　在小型自动化设备的传动选型场景里，Nema17规格的步进电机是桌面级设备最常用的动力单元之一，常规42系列步进电机在低转速区间扭矩输出不足，搭配末端减速结构的设计，刚好能填补小空间安装场景下的动力缺口。这套带齿轮减速结构的Nema17电机，把行星减速级直接集成在电机输出端，省去了用户额外搭配联轴器、独立减速箱的装配步骤，整体安装法兰完全兼容标准Nema17的安装孔位，不需要对原有设备的安装板做二次改孔加工，替换原有标准步进电机时可以直接对位安装，适配性很强。

　　从实际使用场景来看，这类集成减速的步进电机，多用于桌面3D打印机的挤出机构、小型写字绘图机器人的轴传动、桌面级机械臂的关节驱动、小型传送带的动力输入，还有实验室小型流体计量泵的动力源，这些场景的共同特点是安装空间局促，对传动回差有一定要求，同时需要电机在低转速下输出足够的保持扭矩，避免负载波动时出现丢步问题。常规不带减速的Nema17步进电机，在转速低于100rpm时扭矩波动很大，带行星减速级之后，通过齿轮组的减速增扭作用，输出轴的扭矩可以提升数倍，同时齿轮副的啮合间隙控制在极小范围内，能满足正反转频繁切换的传动需求，不会因为反向间隙过大导致定位精度超差。

　　设计层面上，这套结构把减速级的内齿圈和电机前端盖做了一体化设计，减少了独立减速箱和电机对接时的同轴度误差，行星轮的固定销直接集成在前端法兰的安装座上，输出轴采用双轴承支撑结构，能承受一定的径向负载，避免皮带传动或者齿轮直连时，径向力直接作用在电机本身的转子轴承上，延长整体使用寿命。电机本体的后端保留了标准的接线端子座，和常规42步进电机的接线定义完全一致，用户替换时不需要重新调整驱动器的接线顺序，也不用修改原有设备的运动控制参数，只需要根据减速比调整对应的脉冲当量即可。

　　安装边界方面，电机主体的截面尺寸和标准Nema17电机一致，为42mm见方的方形结构，前端安装法兰的四个安装孔呈对角分布，孔位中心距31mm，适配M3的安装螺丝，输出轴的轴径做了和减速比匹配的加粗设计，轴端做了D型切边，方便安装同步轮、联轴器或者传动齿轮时锁紧防转，不会出现长时间正反转后轴和连接件打滑的问题。整体轴向长度比普通Nema17电机增加了减速级的厚度，在做设备结构排布时，只需要预留出前端减速部分的轴向空间即可，径向尺寸没有额外增加，不会和周边的走线槽、传感器安装位产生干涉。

　　齿轮传动部分的设计采用了直齿行星轮结构，加工难度低，适合小批量加工或者3D打印样件验证，每一级行星轮都做了等角度均布设计，传动过程中受力均匀，运转时的噪音比涡轮蜗杆结构的减速箱更低，传动效率也更高，在步进电机常见的工作转速区间内，传动效率可以保持在较高水平，不会因为减速结构的损耗导致电机发热严重。减速箱的前端盖和电机本体的连接采用止口定位，装配时可以保证输出轴和电机转子轴的同轴度，避免因为装配不同心导致的运转卡顿、齿轮偏磨问题，后期维护时也可以直接拆开前端盖检查齿轮磨损情况，不需要拆解电机本体的绕组部分，维护难度很低。

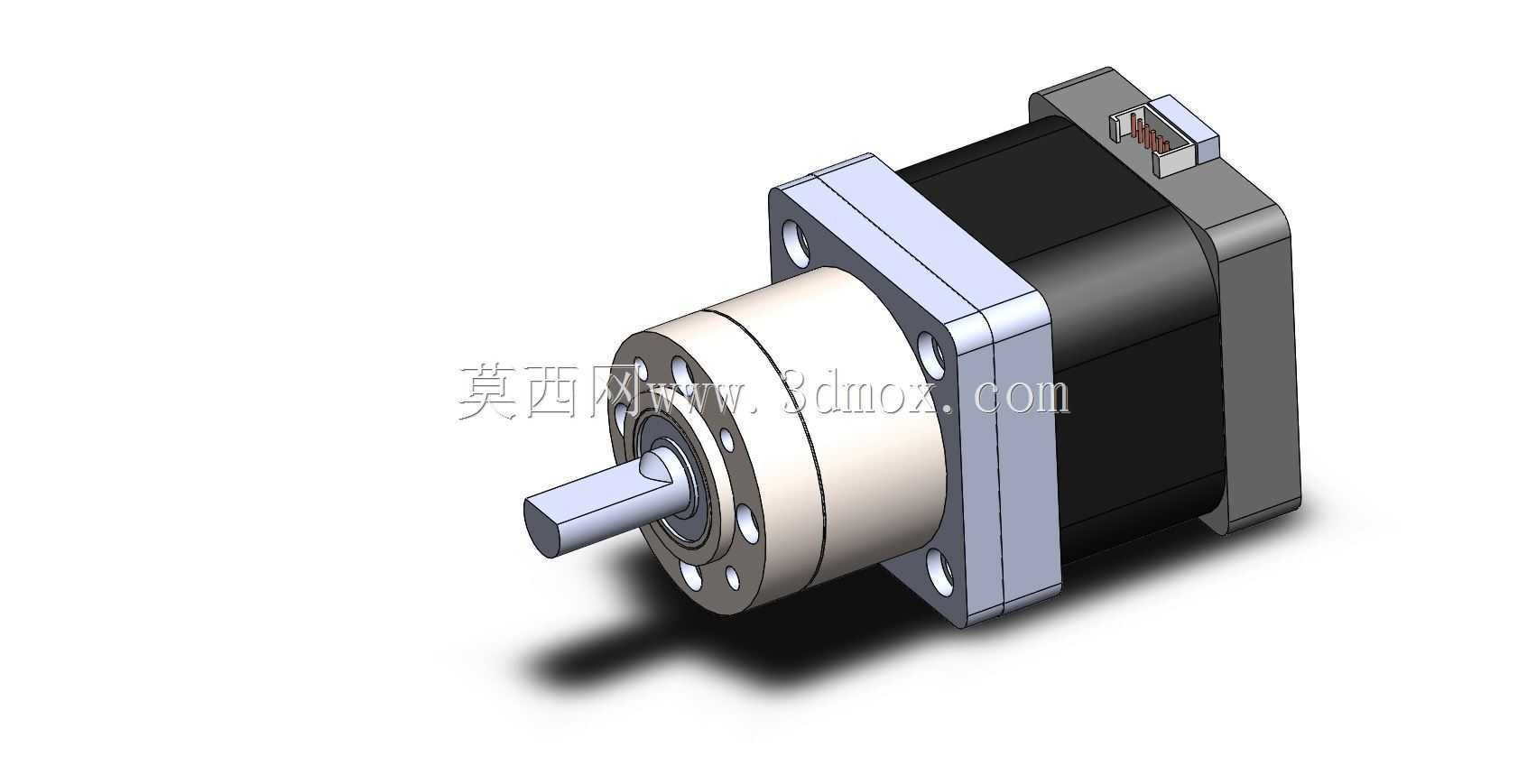

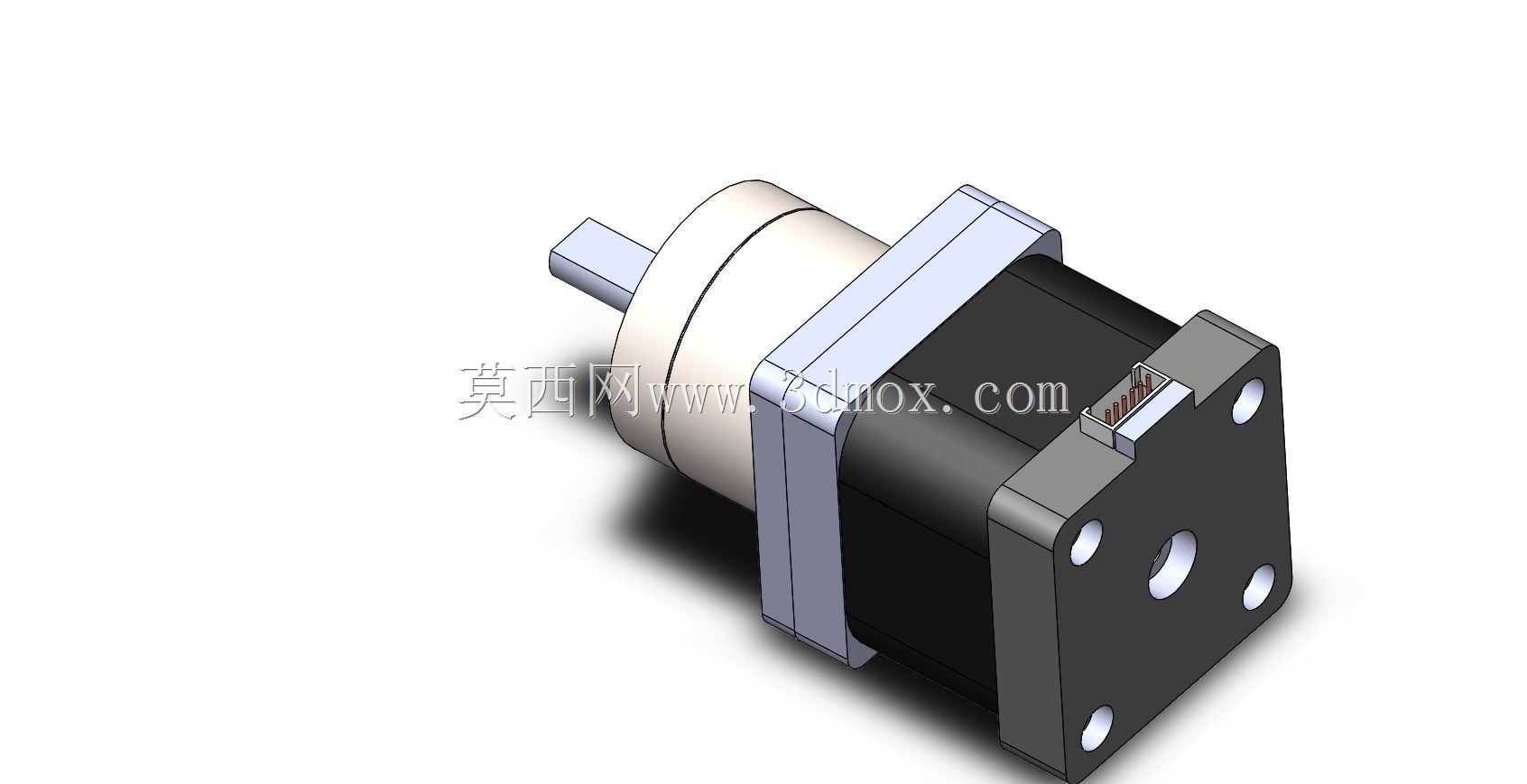

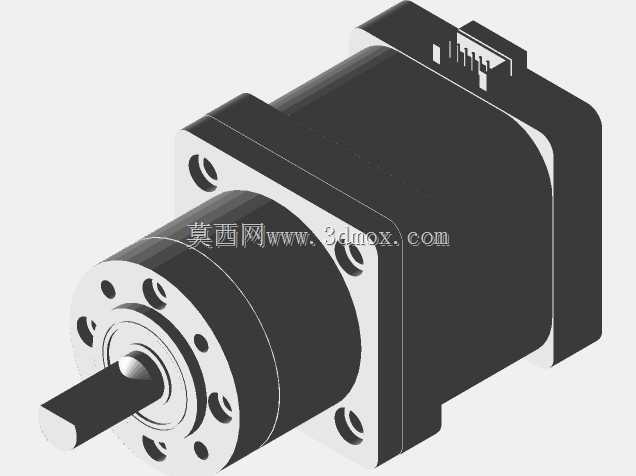

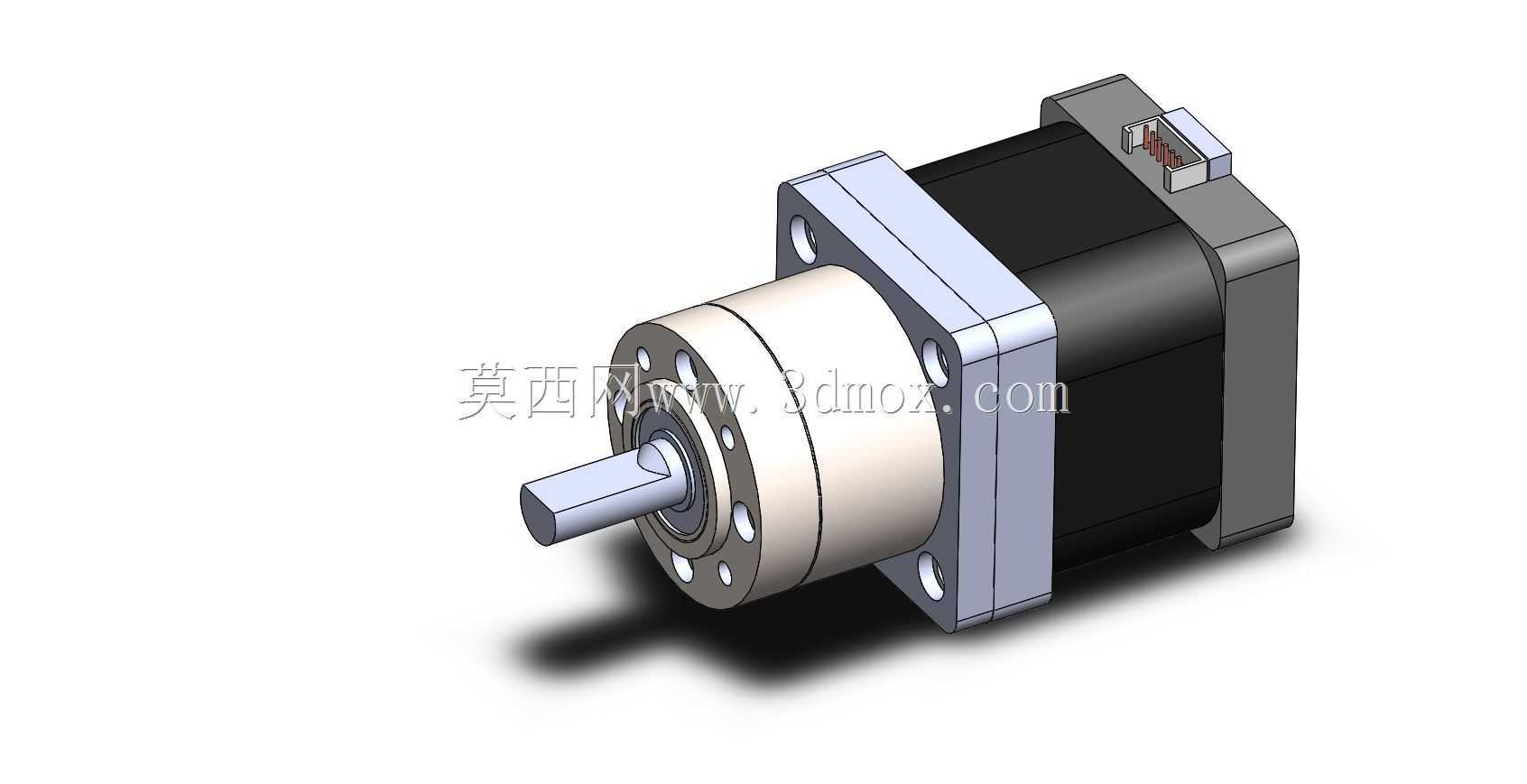

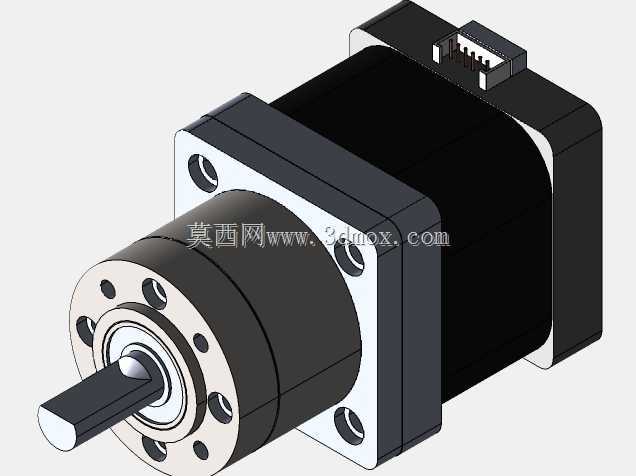

　　在做结构验证时，这套模型的所有配合尺寸都按照实际加工公差做了预留，齿轮的啮合间隙控制在合理范围，既不会因为间隙过小导致运转卡滞，也不会因为间隙过大导致回差超标，安装孔的位置度、输出轴的同轴度都符合小型传动部件的通用精度要求，不管是做结构方案的选型验证，还是直接参考结构做实物加工，都能直接对应实际的装配需求，不需要再做大量的尺寸调整。对于做小型自动化设备开发的结构工程师来说，这类集成化的减速电机模型，可以直接导入装配体中做干涉检查，提前排布好安装空间和走线位置，减少方案设计阶段的重复建模工作量，也能在选型阶段更直观地评估动力单元和周边结构的匹配度，避免后期打样时出现安装空间不足、干涉等问题。
