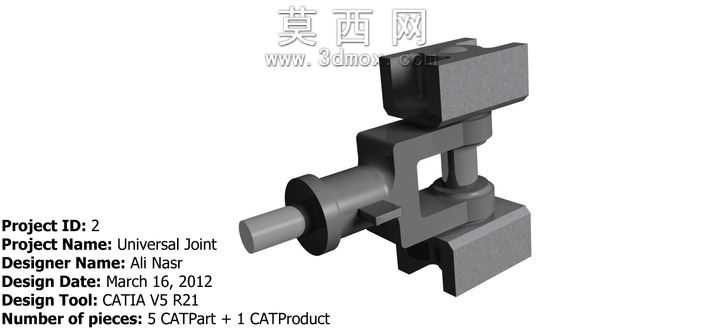

十字轴式万向联轴器传动结构三维建模

本作品为十字轴式万向节传动结构的三维参数化建模成果，建模过程严格遵循机械传动设计规范，以实现变角度动力传递为核心设计目标，可用于轴线不在同一轴线、存在轴线夹角的传动轴系间的扭矩传输场景。建模阶段首先完成整体结构的方案拆解，将万向节拆分为主动轴叉、从动轴叉、十字传动轴、轴端限位结构四个核心组成部分，每一个零件的尺寸参数都参考通用机械零部件的行业设计标准设定，保证各零件间的装配公差符合实际生产装配要求。在零件建模环节，针对主动轴叉与从动轴叉的叉形支撑结构，通过草图绘制叉体的截面轮廓，采用拉伸、切除等基础特征完成主体结构搭建，对轴叉与十字轴配合的轴孔位置，严格保证同轴度与垂直度公差要求，避免后续装配出现干涉问题；针对核心传动件十字轴，重点保证四个轴颈的圆柱度、轴颈间的位置度精度，四个轴颈的轴线需严格处于同一平面且两两垂直，确保动力传递过程中的运转平顺性。装配阶段采用自下而上的装配逻辑，先完成十字轴与单个轴叉的销轴配合约束，添加同轴度、轴向限位的装配关系，再完成另一侧轴叉与十字轴剩余轴颈的配合，全程进行干涉检查，确保各运动部件在设计允许的摆角范围内无结构干涉，可顺畅完成角度偏转与扭矩传递动作。材质与渲染环节，为不同零件匹配对应的工业常用材质：轴类与叉类承载零件赋予调质合金钢材质，还原金属零件的哑光金属质感与表面机加工纹理，限位结构等辅助零件赋予对应结构钢材质，渲染阶段调整光照角度与环境参数，清晰展现万向节的整体结构轮廓、各零件的装配位置关系与运动配合边界，直观呈现万向节可在两轴存在夹角时连续回转、可靠传递扭矩与运动的结构特性。该万向节结构可广泛应用于汽车传动系统、工业机床传动机构、工程机械传动链路等需要变角度动力传递的场景，建模过程保留了完整的参数化特征，可根据实际使用的扭矩需求、安装尺寸要求快速调整各零件的尺寸参数，适配不同的传动工况需求，整体结构设计兼顾了传动可靠性、运转灵活性与装配工艺性，符合机械传动部件的设计原则。
