手轮式丝扣截止阀三维结构设计

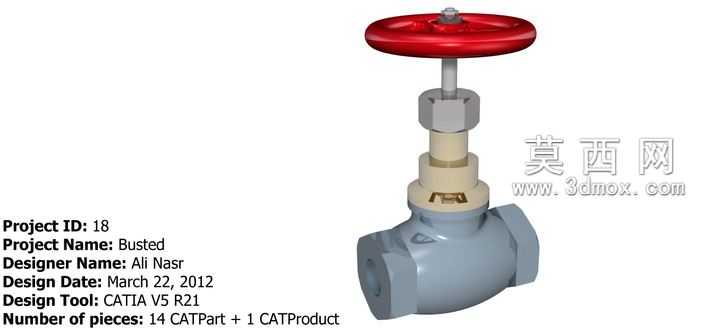

本作品为手动丝扣截止阀的三维参数化建模成果，建模过程严格遵循截止阀的实际工业设计规范，完整还原了该类阀门的全部核心结构与装配关系。建模阶段首先梳理产品的层级装配逻辑，将整体结构拆分为驱动操作单元、阀杆传动单元、密封调节单元、阀体承载单元四大模块，采用自底向上的建模思路，先逐个完成单个零件的特征构建，再按照实际装配约束完成整体组装，确保各零件间的配合关系完全符合机械装配公差要求。手轮部分采用旋转凸台特征构建主体轮廓，对轮缘的防滑握持结构做了细节优化，表面赋予亮红色烤漆材质，添加了符合真实漆面的轻微反光与粗糙度参数，还原工业手轮的典型外观质感。阀杆部分采用阶梯轴结构建模，精准还原了阀杆与手轮的连接段、与填料压盖配合的密封段、与阀瓣连接的传动段的各段直径与长度尺寸，表面赋予金属镀锌材质，添加了细微的金属拉丝纹理，还原金属加工件的真实表面效果。阀体部分采用丝扣内螺纹连接结构，建模时精准绘制了阀体的流道腔体轮廓，通过抽壳、布尔运算等特征操作构建出完整的介质流通通道，对阀体两端的内螺纹做了简化特征处理，既保证外观辨识度又控制模型整体面数，阀体表面赋予铸钢哑光材质，添加了轻微的铸造肌理效果，还原铸造阀体的真实质感。密封结构部分完整构建了填料压盖、密封填料、阀瓣密封面等核心密封零件，对各密封面的配合尺寸做了精准校验，确保模型可直观展示截止阀的密封工作原理。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出手轮与阀体的轮廓立体感，辅光源补充暗部细节避免阴影死黑，环境光添加轻微的环境反射效果，让金属材质的反光表现更自然真实。整体模型结构完整，各零件可独立拆解查看，既可以作为工业阀门产品的展示素材，也可用于阀门原理教学、装配模拟等场景，模型的尺寸参数完全参考工业常用的丝扣截止阀规格，具备较高的参考实用价值。
