立式安装带座紧固轴承组件三维结构

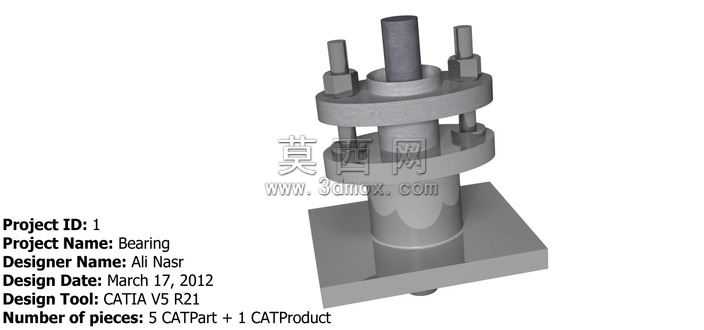

本作品为立式安装带座紧固轴承组件的三维数字化模型，整体采用自下而上的装配建模逻辑完成搭建，建模过程严格遵循机械装配的实际约束关系，确保各零件的配合公差与实际生产场景的装配逻辑一致。模型底部为方形安装基座，作为整个组件的承载基础，基座中心设置同轴的轴孔位，用于容纳轴承主体的下段定位结构，基座表面预留的安装平面可实现与设备安装面的贴合固定。轴承主体为阶梯式轴套结构，中段设置环形定位凸台，用于与上层的紧固压板形成轴向定位配合，避免工作过程中出现轴向窜动。上层设置两层环形紧固压板，压板周向均匀分布四个螺栓安装通孔，配套的螺栓与螺母组件贯穿两层压板，通过螺纹预紧力实现对轴承内穿设轴件的径向与轴向锁紧，可适配不同直径的传动轴安装需求，同时可根据实际工况调整预紧力度，兼顾轴件的转动灵活性与固定可靠性。建模过程中对各零件的细节特征做了完整还原，包括螺栓头部的六角结构、螺母的倒角特征、压板表面的加工纹理、轴承主体的阶梯过渡圆角，所有特征均采用参数化建模方式生成，可根据实际设计需求快速调整各部分尺寸参数。材质渲染阶段，基座与压板、螺栓螺母等金属结构件采用哑光铸铁材质，还原金属零件的磨砂金属质感，轴承主体的轴套部分采用调质钢材质，表面呈现细腻的金属光泽，穿设的中心轴采用光亮钢材材质，通过不同材质的质感区分，清晰呈现各零件的功能分区与装配层次。整体结构设计兼顾了安装便捷性与使用稳定性，方形底座可通过螺栓快速固定在各类设备机架上，周向分布的紧固螺栓可实现均匀的锁紧力施加，避免轴件出现偏载问题，可广泛应用于各类小型传动机构的轴端支撑场景，模型完整保留了各零件的装配约束关系，可直接用于装配干涉检查、工程图生成以及虚拟装配仿真等后续设计环节，为相关机械结构的设计优化提供可靠的三维数字化参考。
