管道用收敛式流速提升连接接头

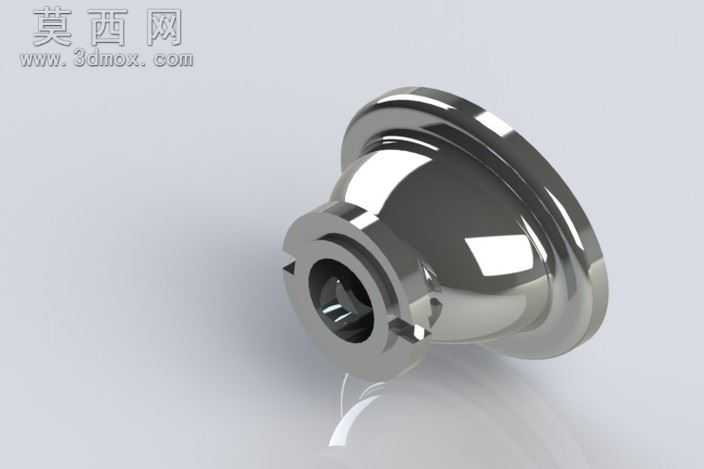

该模型为管道系统专用的收敛式连接接头，整体采用三维参数化建模方式完成，建模阶段优先以流体力学收敛导流原理为核心设计依据，先通过草绘绘制接头两端的接口基准轮廓，精准匹配标准管道的对接尺寸，再通过旋转特征生成主体的收敛式流道基础结构，流道从入口端到内部衔接段采用平滑过渡的弧面收敛设计，避免流道出现直角、台阶等容易引发流体紊流的结构，最大程度降低流体流经接头时的阻力损失。建模过程中针对接头外侧的安装定位结构，采用拉伸切除特征加工出接口处的卡槽结构，方便接头与管道装配时实现周向定位，防止使用过程中出现接头转动、松脱的问题，外侧的法兰式凸缘结构同样通过旋转特征一体生成，凸缘处做了圆角过渡处理，既可以降低安装时的应力集中，也能提升接头整体的结构强度。材质渲染阶段采用抛光金属材质，模拟不锈钢精密加工后的表面效果，通过调整材质的反射率、粗糙度参数，还原金属零件经过精抛后的镜面质感，同时在渲染时添加了柔和的环境光与轮廓光，清晰展现接头外表面的弧面过渡细节与内部流道的收敛结构特征。该接头的核心设计思路是通过流道的收敛式结构，在不额外增加管路系统动力输入的前提下，提升流体流出接头时的流速，同时平滑的弧面过渡可以减少流体在接头内部的涡流损耗，兼顾连接稳定性与流体输送效率，整体结构一体成型无多余拼接结构，适合应用在对流速有特定要求的管路输送场景中，建模时所有尺寸均参考通用管道对接标准设定，可直接适配对应规格的常规管道，装配时可通过外侧卡槽与凸缘实现快速定位安装，无需额外加工适配结构。
