双爪式排气夹持工装结构设计方案

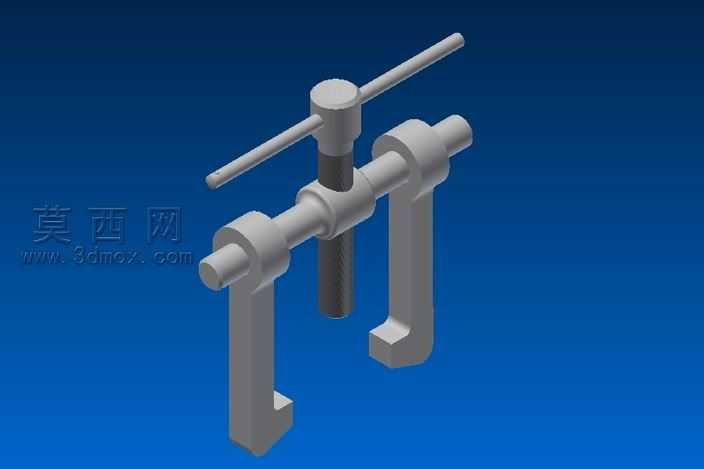

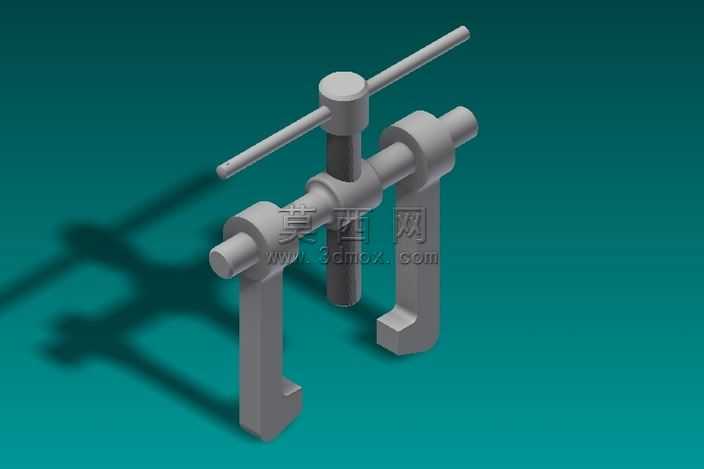

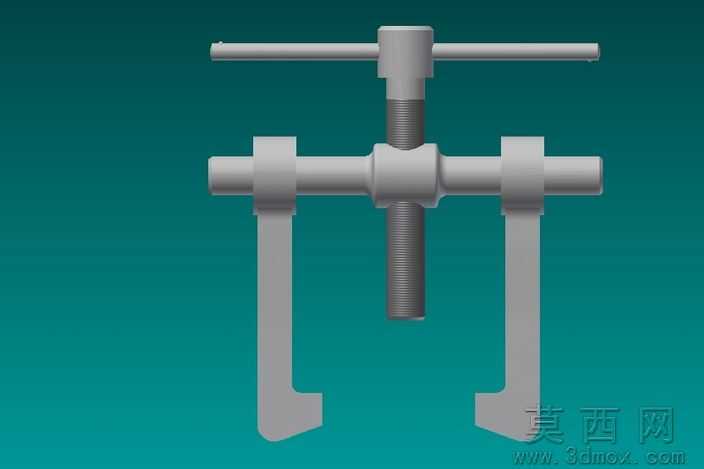

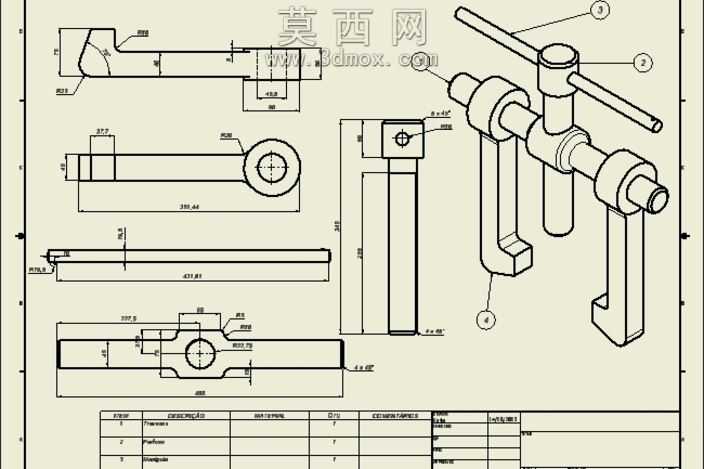

本作品为手动式双爪夹持排气工装的三维结构设计，建模过程严格遵循机械设计公差规范，先通过草图绘制完成各零件的轮廓基准搭建，针对长手柄、夹持爪、主体连接座、压杆等核心零件，分别采用拉伸、切除、旋转、倒角等基础建模特征完成实体构建，所有配合面均按照实际装配要求预留合理公差间隙，保证后续虚拟装配时无干涉问题。建模阶段重点还原了工装的传动逻辑：通过顶部压杆的旋转进给，带动两侧对称布置的夹持爪实现同步开合动作，长力臂手柄的结构设计充分考虑手动操作的施力便利性，可在较小操作力下实现稳定夹持效果，同时兼顾排气作业的操作空间需求。材质配置上，针对不同零件的使用场景做了区分：主体受力结构件采用45号钢材质参数设置，表面做发黑防锈处理的材质表现，手柄握持部位做防滑滚花的结构细节还原，夹持爪的工作面做防滑齿纹设计，保证夹持工件时不会出现打滑偏移。结构设计上采用对称式布局，两个夹持爪的运动轨迹完全同步，主体连接座集成了压杆的螺纹传动副与夹持爪的导向滑槽，将传动与导向功能整合在单一主体零件上，减少了整体零件数量，降低后续加工与装配的复杂度。设计过程中反复校核了各运动部件的行程范围，保证夹持爪开合行程可覆盖常规待作业工件的尺寸区间，压杆的进给行程与夹持爪的夹紧行程做了匹配设计，避免出现行程过夹或夹持不到位的问题。所有零件的工程图尺寸均在三维模型中完成参数化关联，修改核心尺寸参数即可快速调整整体工装的适配规格，可适配不同尺寸规格的排气作业夹持需求，整体结构简单可靠，无复杂冗余零件，适合小批量加工制作，手动操作无需外接动力源，可灵活应用在各类零散工位的排气夹持作业场景中。
