火电厂烟气过滤净化处理装置结构设计

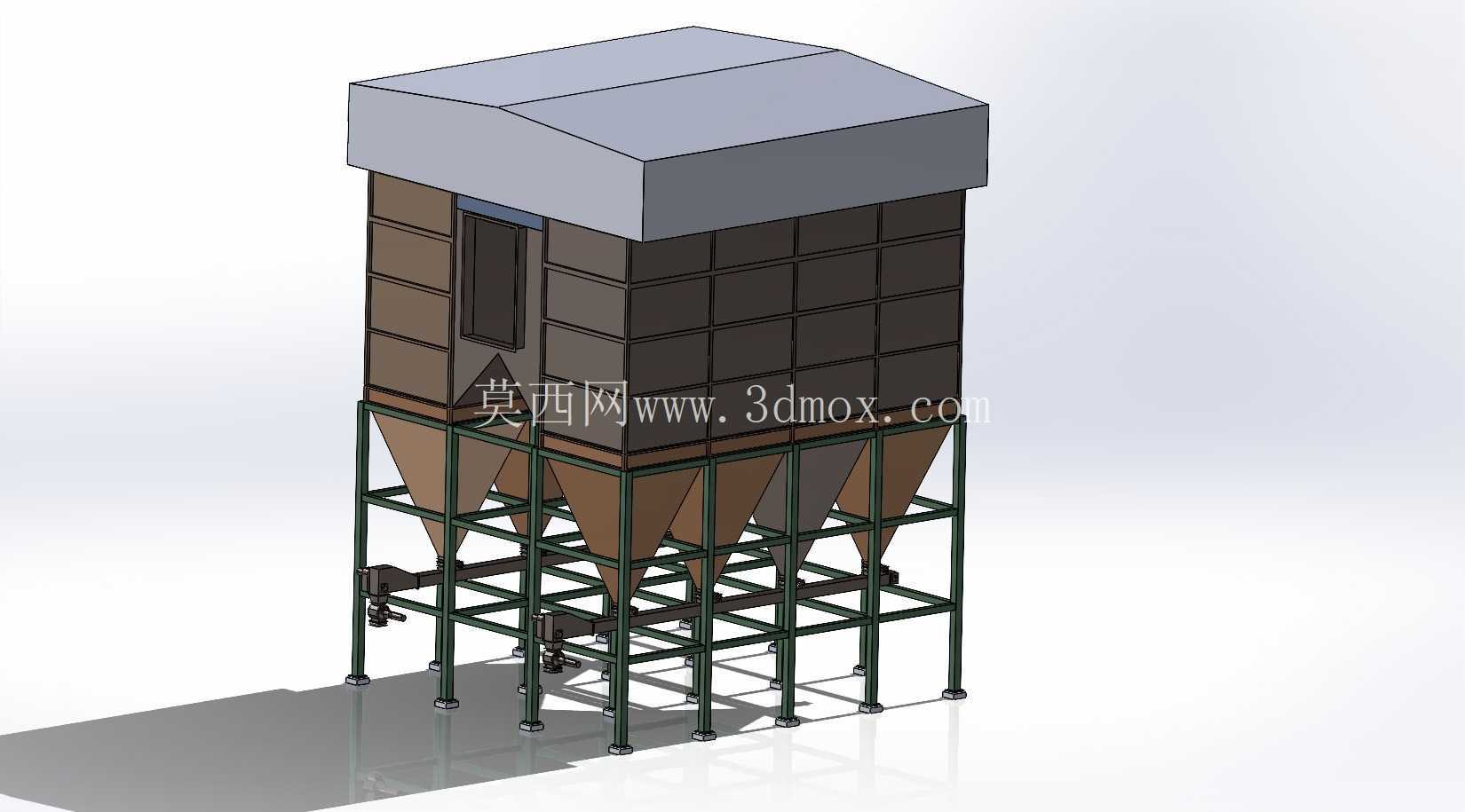

　　在燃煤火力发电厂的烟气处理工段，这类烟气过滤装置是尾部烟气净化流程里的核心实体设备，承担着去除烟气中携带的固体粉尘颗粒物、满足烟气达标排放要求的核心作用，直接对接锅炉尾部烟道出口与后续引风机、脱硫脱硝工段的衔接边界，是燃煤电厂环保系统里不可或缺的工艺单元。从结构设计逻辑来看，整套装置采用上部箱体、中部过滤仓、下部灰斗、底部支撑钢架的分层模块化布局，上部的坡顶箱型结构做了密封焊接设计，既可以避免室外布置时雨水渗入设备内部，也能为内部喷吹清灰机构预留足够的安装检修空间，坡顶的倾斜角度参考了常规工业户外设备的排水坡度要求，不会出现顶部积水积灰的问题。

　　中部过滤仓采用板块式拼接壁板结构，壁板之间通过法兰加密封垫的形式连接，既可以控制单块壁板的加工尺寸，降低车间制作与现场吊装的难度，也能根据实际处理风量的需求灵活增减过滤仓的模块数量，适配不同装机容量机组的烟气处理量要求，仓体侧面预留的检修门采用快开压把结构，日常运维时不需要动用大型吊装设备就能进入仓内更换过滤元件、检查内部结构状态。下部的锥形灰斗采用多斗并联的布局形式，每个灰斗的锥角都按照粉尘安息角的工程经验值设计，确保过滤下来的粉尘能够依靠自重顺利滑落到灰斗底部的卸灰口，不会在灰斗内壁出现积灰搭桥、下料不畅的问题，灰斗外壁预留了伴热装置的安装位置，在高湿度烟气工况下可以避免灰斗内壁结露导致粉尘结块堵塞。

　　底部的支撑钢架采用型钢焊接的框架结构，立柱底部设置了可调式地脚支撑，既可以抵消现场安装基础的平面度误差，也能在设备运行产生振动时起到一定的缓冲作用，钢架的层间横梁除了承担灰斗与上部仓体的承重之外，还预留了卸灰阀、输灰设备的安装点位，不需要额外为附属设备制作独立支架，减少现场安装的工程量。从安装边界来看，整套设备的烟气进口设置在中部过滤仓的侧端面，出口设置在上部箱体的对应侧，对接烟道的法兰尺寸按照常规火电厂烟风煤粉管道的标准规格设计，现场安装时可以直接和标准烟道段对接，不需要额外制作变径接头；设备整体的外轮廓尺寸充分考虑了公路运输的限界要求，分模块制作的单元件宽度、高度都符合常规货运车辆的装载尺寸限制，不需要办理特殊运输审批就能完成厂际转运。

　　在功能设计层面，整套装置的过滤区域采用分室隔离的结构形式，可以在设备不停机的状态下对单个过滤仓室进行离线清灰或者检修作业，不会因为局部维护导致整套烟气处理系统停运，影响发电机组的正常运行；仓体内部的过滤元件安装采用卡槽式固定结构，更换元件时只需要从检修门位置抽出旧元件、插入新元件即可完成操作，大幅缩短日常运维的作业时长。设计过程中针对钢架结构做了载荷校核，除了承担设备自身的自重之外，还充分考虑了设备运行时内部积灰的最大重量、室外布置时的风载荷与雪载荷，以及地震烈度对应的附加载荷，确保整套设备在全生命周期内的结构强度与稳定性满足工业现场的使用要求；灰斗底部的卸灰口位置预留了锁风卸灰阀的安装空间，避免卸灰过程中外部空气漏入设备内部，影响过滤仓内的气流分布稳定性，保证过滤效率始终处于设计区间内。
