费斯托DSBC标准气缸及配套安装附件模型

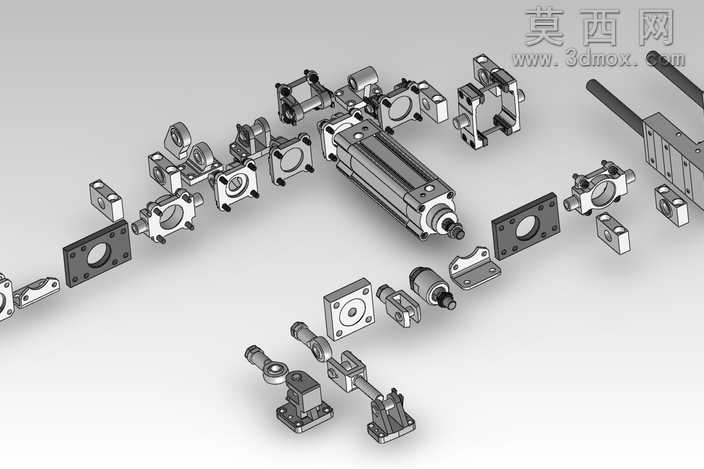

本模型围绕费斯托DSBC系列标准气缸及其全系列安装附件完成三维建模，建模过程严格遵循费斯托官方产品样本的尺寸规范，对气缸本体、各类安装支座、连接法兰、耳轴组件、脚架安装件、浮动接头、锁紧组件等全部配套零件进行了1:1比例的精准还原。建模阶段以参数化设计思路搭建各零件特征，对气缸缸筒的表面纹理、端盖的安装孔位、活塞杆的密封槽结构、各附件的定位销孔与螺栓过孔都做了精细化特征处理，避免出现非设计圆角、错位孔位等建模误差，确保各零件之间的装配公差符合气动元件的实际装配逻辑。材质与渲染环节，针对不同零件的实际材质赋予对应材质属性：缸筒部分采用阳极氧化铝材质，调整金属粗糙度与反射参数还原哑光铝合金的质感；端盖与安装附件采用压铸铝合金材质，添加细微的颗粒质感还原压铸件的表面特征；活塞杆采用抛光镀铬钢材材质，提高反射强度模拟镀铬层的光亮金属效果；密封件部分采用丁腈橡胶材质，调整漫反射颜色与低反光参数还原橡胶材质的哑光质感。整体装配采用爆炸视图的呈现方式，将所有零件沿装配轴线方向有序排布，清晰展示气缸与各安装附件的装配关系与零件构成，既可以直观呈现DSBC气缸的完整结构组成，也能清晰区分不同安装附件的形态差异与适用安装场景，可用于气动回路设计选型参考、气动系统装配演示、机械设计教学演示等场景，所有零件的特征均可编辑，能够根据实际设计需求调整尺寸参数适配不同缸径规格的DSBC气缸选型设计。
