骨骼二维结构裂纹扩展力学分析模型

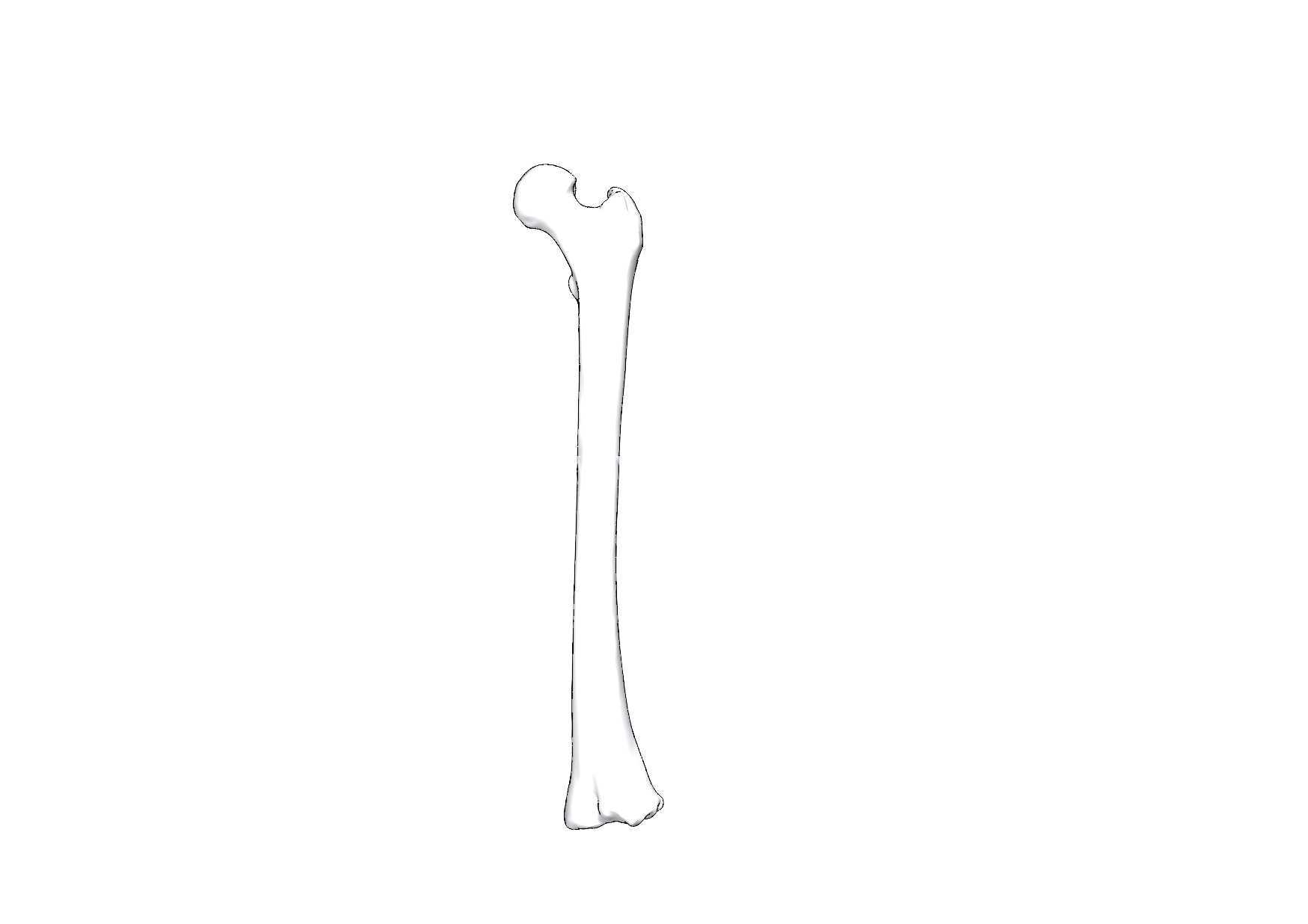

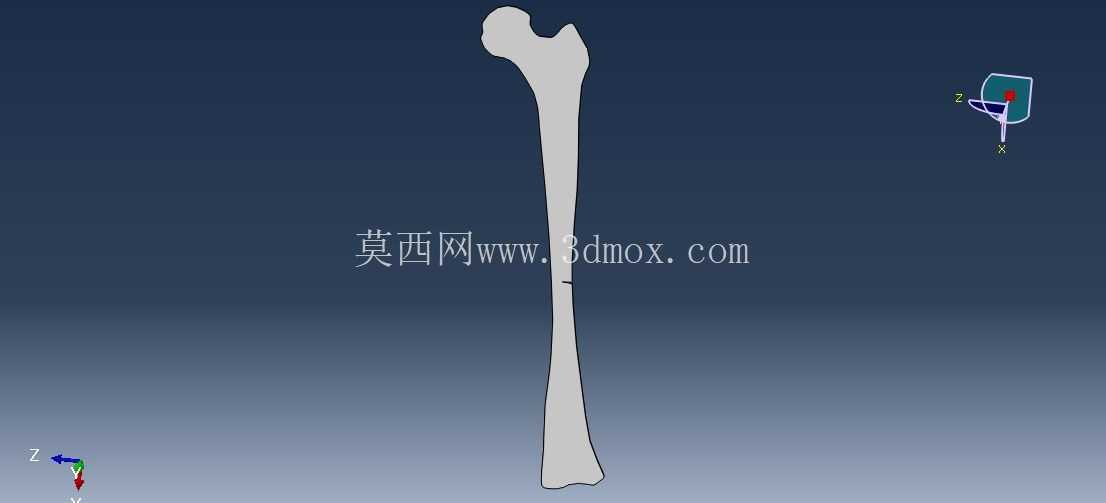

　　从结构设计的思路来看，模型没有追求复杂的三维形貌还原，而是选取长骨受载最具代表性的纵向截面作为分析载体，将初始裂纹预设在骨结构应力集中的典型位置，也就是皮质骨与松质骨的过渡区域，这个位置也是临床中疲劳性骨折最高发的区域，能够真实模拟日常承重状态下，反复载荷作用下裂纹从萌生到逐步扩展的完整过程。模型的外形尺寸参照成人胫骨的典型截面比例设定，整体纵向长度对应长骨中段120mm的分析段，截面宽度按照皮质骨平均厚度6mm、松质骨区域宽度28mm的参数搭建，所有边界条件的设定都匹配人体直立行走时的受力状态，下端设置固定约束模拟骨骼远端的固定支撑，上端施加等效的轴向压缩载荷与小幅弯曲载荷，还原行走、慢跑等日常活动中的实际受力工况。在生物力学工程研究与医用植入结构开发领域，骨结构的裂纹萌生与扩展规律一直是结构失效分析方向的核心研究内容，这类研究成果既可以为骨科临床的骨折风险预判提供力学数据支撑，也能为仿生承重结构、骨科植入物的结构优化提供可靠的设计参考。本次构建的二维骨骼分析模型，完全参照人体长骨的截面力学特性搭建，还原了皮质骨与松质骨的分层结构特征，在建模阶段就对骨小梁的排布规律做了等效简化，既保证仿真计算的效率，也能准确复现骨组织在受载状态下的应力传递路径。

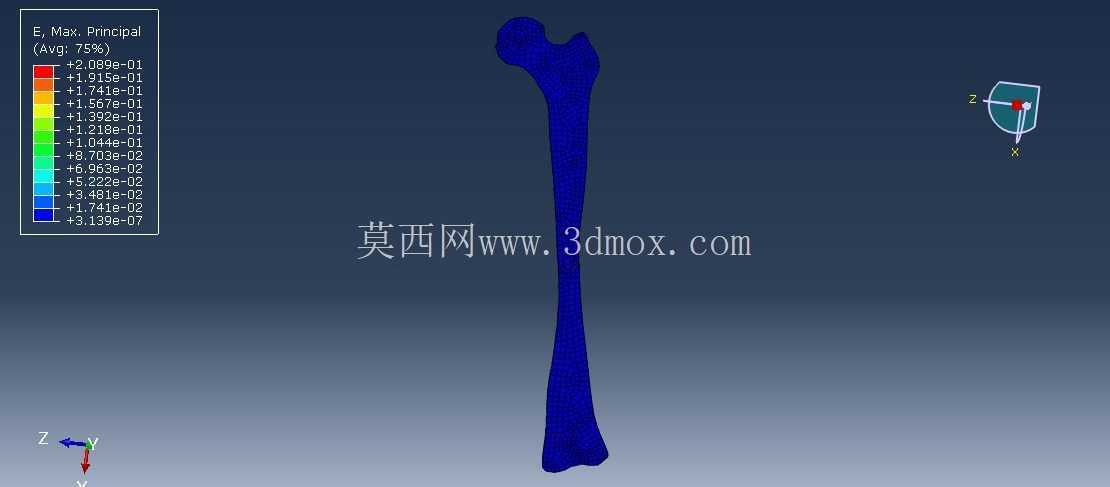

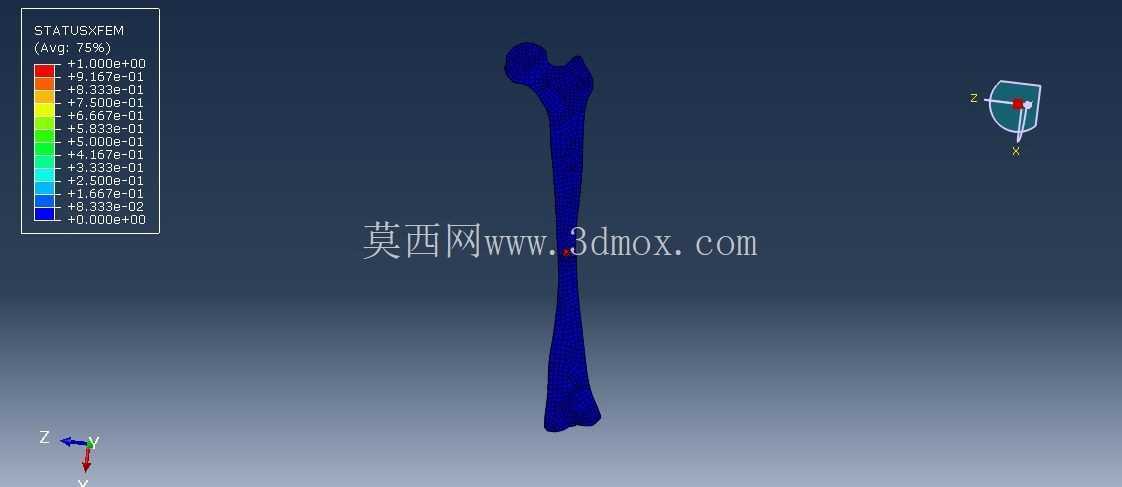

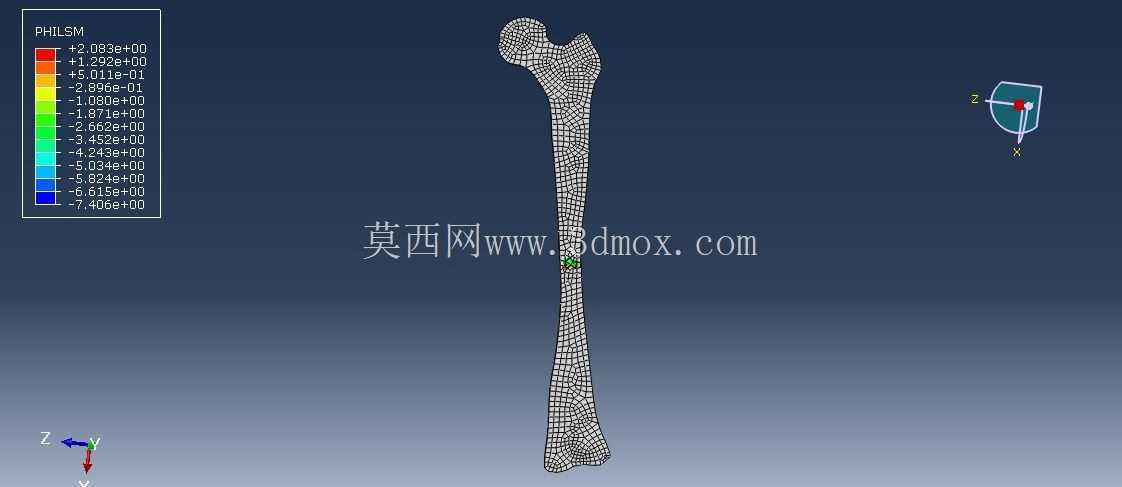

　　在结构特性上，模型对骨组织的材料属性做了工程化等效，将皮质骨设定为各向异性的线弹性材料，松质骨按照多孔结构的等效弹性模量赋值，能够准确反映不同骨组织区域对应力的传导差异，裂纹扩展的判定采用断裂力学中的应力强度因子准则，能够清晰呈现裂纹尖端的应力集中分布，以及裂纹沿着骨小梁排布方向扩展的完整路径。这类模型的实际应用场景覆盖多个工程领域，在医用植入物开发环节，可以借助该模型的分析结果优化接骨板、髓内钉的固定位置，避免固定装置带来的应力遮挡导致骨结构强度下降，同时也能为骨缺损修复的支架结构设计提供力学参考，让修复支架的刚度匹配天然骨组织的力学特性，减少术后二次骨折的风险。

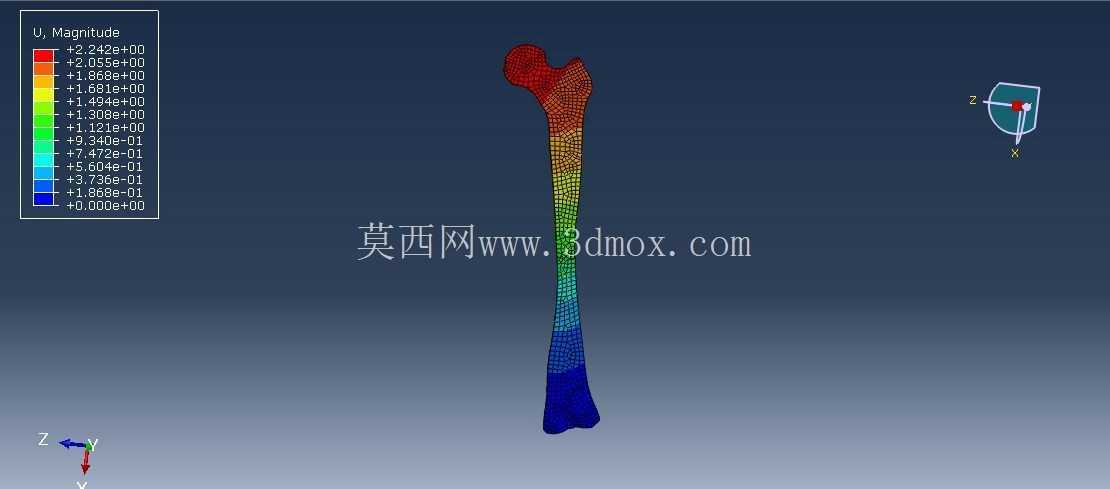

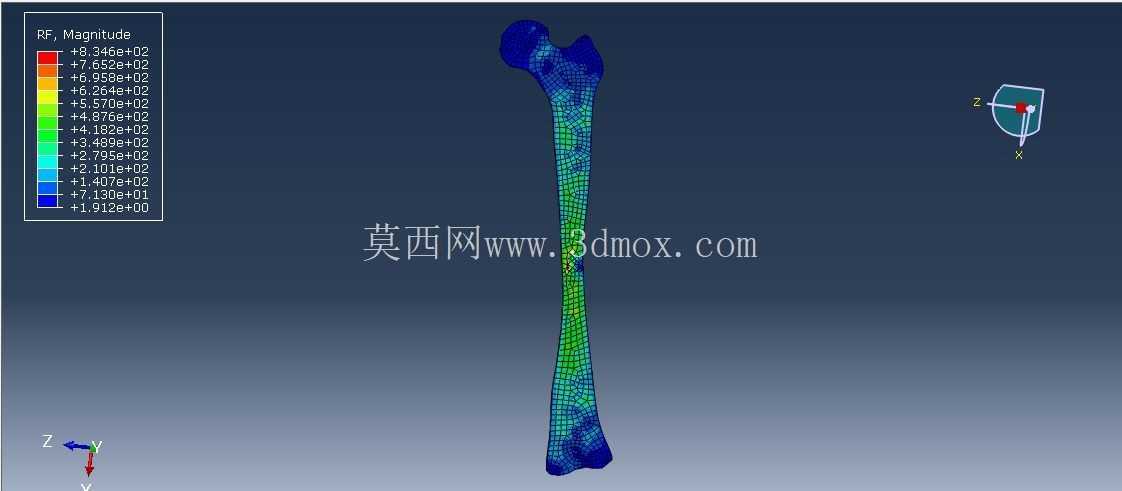

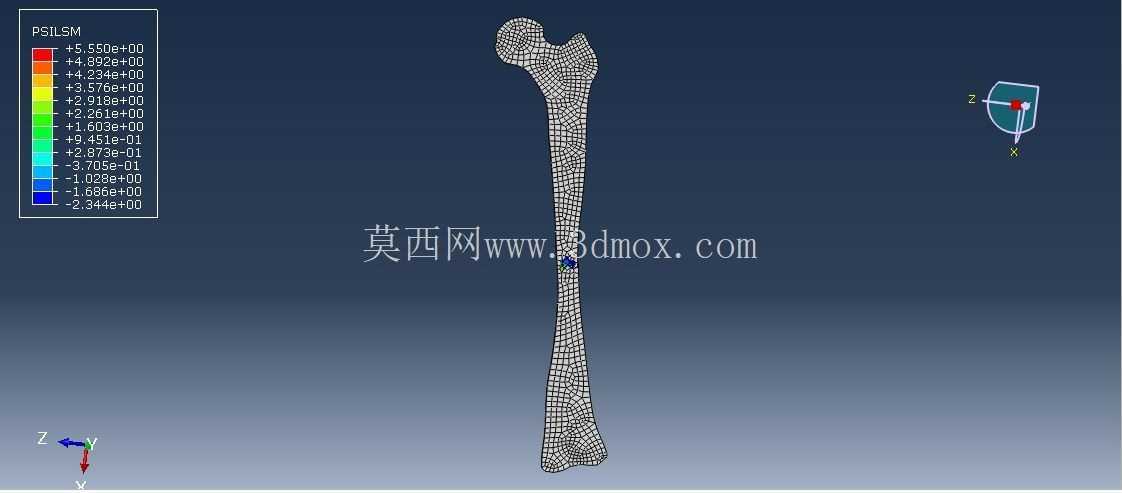

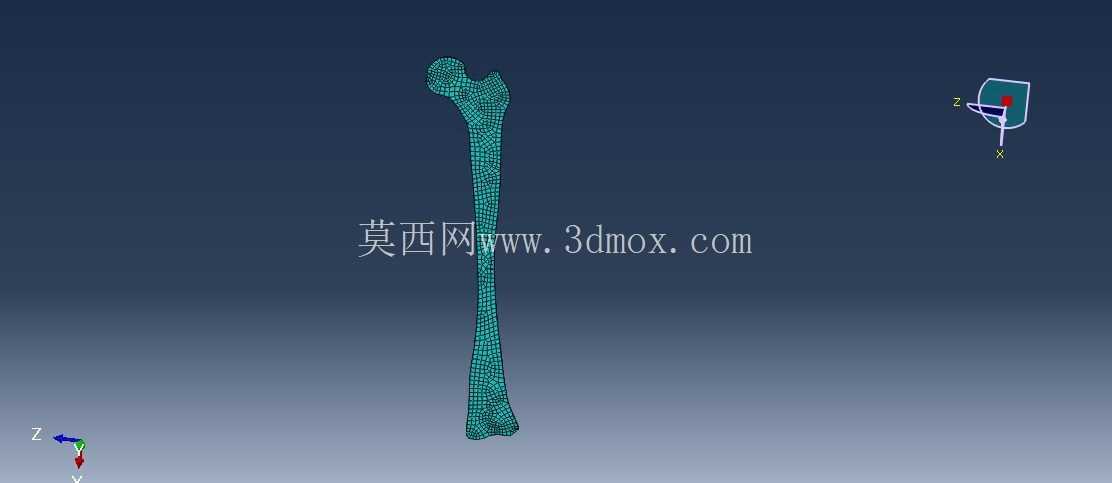

　　在仿生承重结构设计领域，骨结构的裂纹扩展规律能够为轻量化承重构件的抗断裂设计提供参考，比如航空航天领域的轻量化支撑结构、工业设备中的高负载轻量化杆件，都可以借鉴骨组织的抗裂纹扩展结构特性，在保证结构强度的前提下尽可能降低构件自重。从建模的细节处理来看，模型对裂纹尖端的网格做了局部加密处理，保证裂纹扩展过程中应力计算的精度，同时在骨小梁的等效结构上做了规则化排布，既还原了松质骨的多孔力学特性，也避免了过于复杂的微观结构导致计算量陡增，适配常规工程仿真的计算资源配置。在实际的工程分析过程中，该模型可以灵活调整初始裂纹的位置、长度与角度，模拟不同损伤程度下骨结构的剩余承载能力，也可以调整载荷的大小与加载方向，模拟冲击、扭转等不同受力场景下的骨结构失效模式，为不同工况下的骨损伤风险评估提供量化的数据支撑。不同于常规的机械结构失效分析模型，该模型充分考虑了生物组织的材料非均匀特性，在结构设计中没有采用均匀化的材料赋值，而是按照不同区域的骨组织特性分别设置参数，让仿真结果更贴近真实的骨组织受力响应，避免均匀化模型带来的计算偏差。

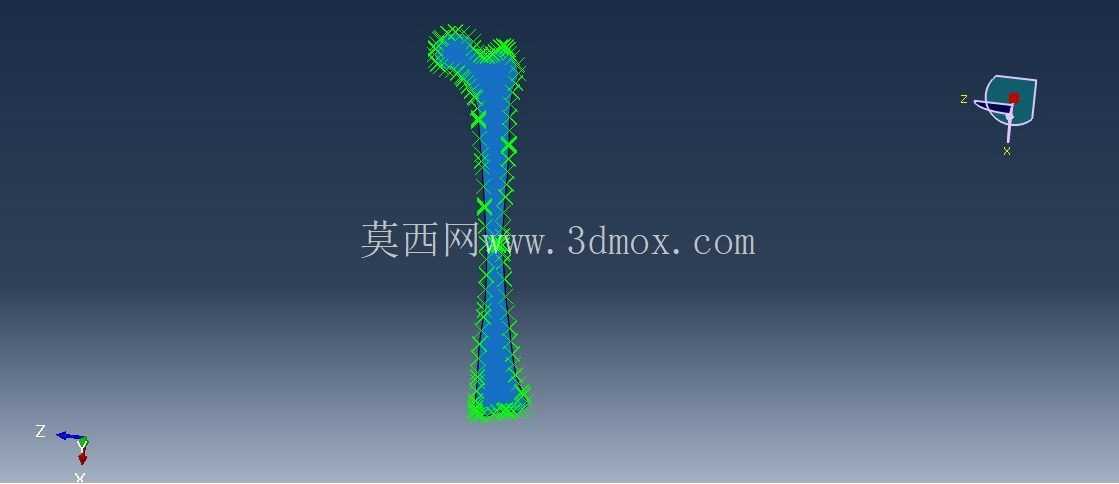

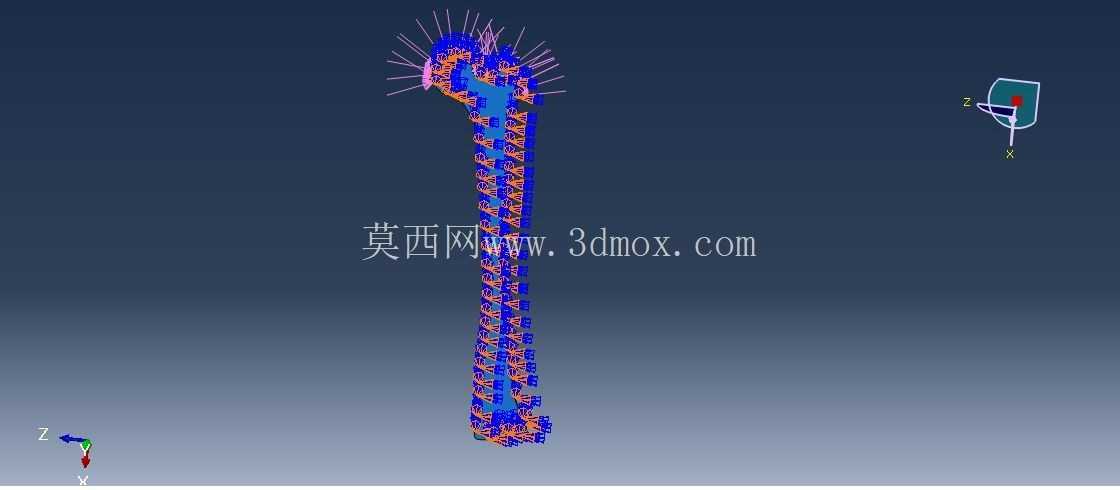

　　对于结构设计从业者而言，这类跨领域的力学分析模型能够提供全新的结构设计思路，天然生物结构经过长期进化形成的抗断裂、轻量化特性，完全可以转化为工业结构设计的参考，解决常规工业结构中轻量化与抗断裂性能难以兼顾的设计痛点。在安装边界与分析边界的设定上，模型严格区分了分析区域与约束区域，约束区域的长度设置为整体长度的15%，避免约束位置的应力集中对裂纹扩展区域的计算结果产生干扰，载荷施加区域采用均布载荷加载方式，还原骨组织端面的均匀受力状态，不会出现局部应力过大导致的计算失真。
