热电厂锅炉过热器柔性歧管端结构

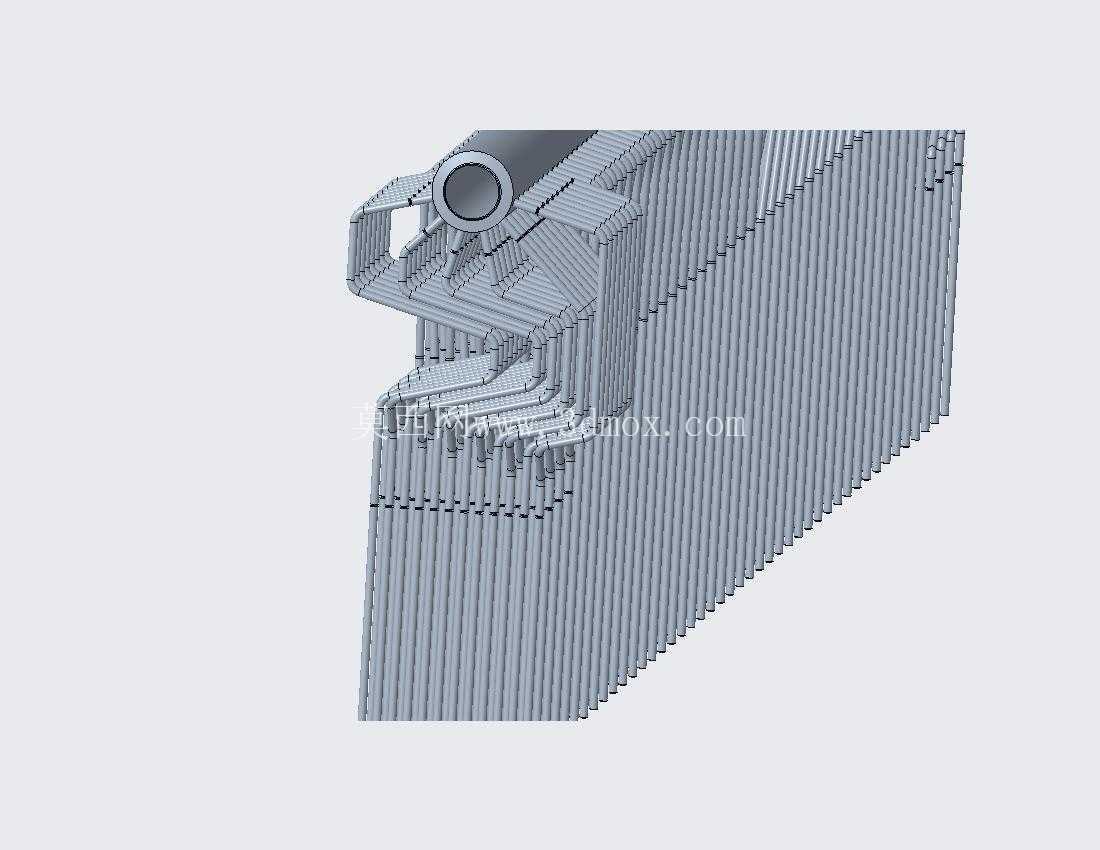

　　在燃煤及燃气热电厂的高温高压锅炉运行体系中，过热器段的管组连接可靠性直接决定整套机组的连续运行时长，传统刚性连接的歧管端结构，在机组启停、负荷波动带来的大幅温度交变工况下，很容易在焊缝位置累积热应力，最终引发泄漏爆管等非计划停机故障，这类故障在高参数机组的运行故障统计中占比接近三成，是锅炉运维和结构优化环节长期关注的核心痛点。这套歧管结构的设计核心，就是通过调整端管的排布形态与连接刚度，替代原有直连式的刚性歧管结构，在不改变原有管组介质通流能力、不额外占用锅炉尾部烟道过多安装空间的前提下，为管组的热膨胀变形预留足够的柔性释放余量。从结构形态来看，整套歧管采用分层排布的竖管阵列作为主体通流段，每根竖管的通流内径与原有换热管保持一致，避免通流截面变化带来的介质流速波动，减少管内冲蚀风险；端管位置采用弯折过渡的连接结构，将原有垂直于管排的刚性直角连接改为带圆弧过渡的斜向衔接，弯折段的曲率半径经过反复校核，既保证管路弯折处的介质流态稳定，不会出现局部涡流导致的管壁超温，又能通过弯折段的微量弹性变形，吸收管排在纵向、横向两个维度的热胀位移。

　　在安装边界的适配设计上，这套歧管的整体安装接口尺寸与原有刚性歧管完全兼容，现场改造时不需要对过热器的原有管排支架、吊挂装置进行大规模改动，仅需要切除原有失效的刚性端管段，将新的柔性歧管与原有管排完成对接焊接即可，大幅降低现场改造的施工周期与改造成本。结构的刚度匹配是设计过程中反复校验的核心环节，若端管柔性过强，会导致管组运行过程中出现异常振动，长期运行会引发管束磨损；若刚度太高，则无法起到热应力释放的作用。设计过程中结合管组的实际工作温度区间，计算不同负荷下管排的热膨胀位移量，将端管的变形量控制在材料许用疲劳应力范围内，确保在机组全寿命周期内，弯折段不会出现低周疲劳开裂。

　　同时，歧管与管排连接的焊缝位置设计了平缓的壁厚过渡，避免焊接位置出现结构应力集中，焊接坡口形式适配现场的氩弧焊施工要求，减少现场焊接的缺陷概率。从实际应用场景来看，这类柔性歧管结构不仅适用于存量热电厂锅炉的过热器改造，在新建高参数机组的过热器、再热器管组设计中，也可以作为应力释放结构直接集成到管排设计中，降低管组对吊挂系统的位移补偿要求，减少整套管系的设计复杂度。不同于外置的膨胀节类补偿结构，这种一体化的柔性歧管没有额外的密封薄弱点，不存在膨胀节波纹管腐蚀、泄漏的风险，长期运行的可靠性更高，运维成本更低。

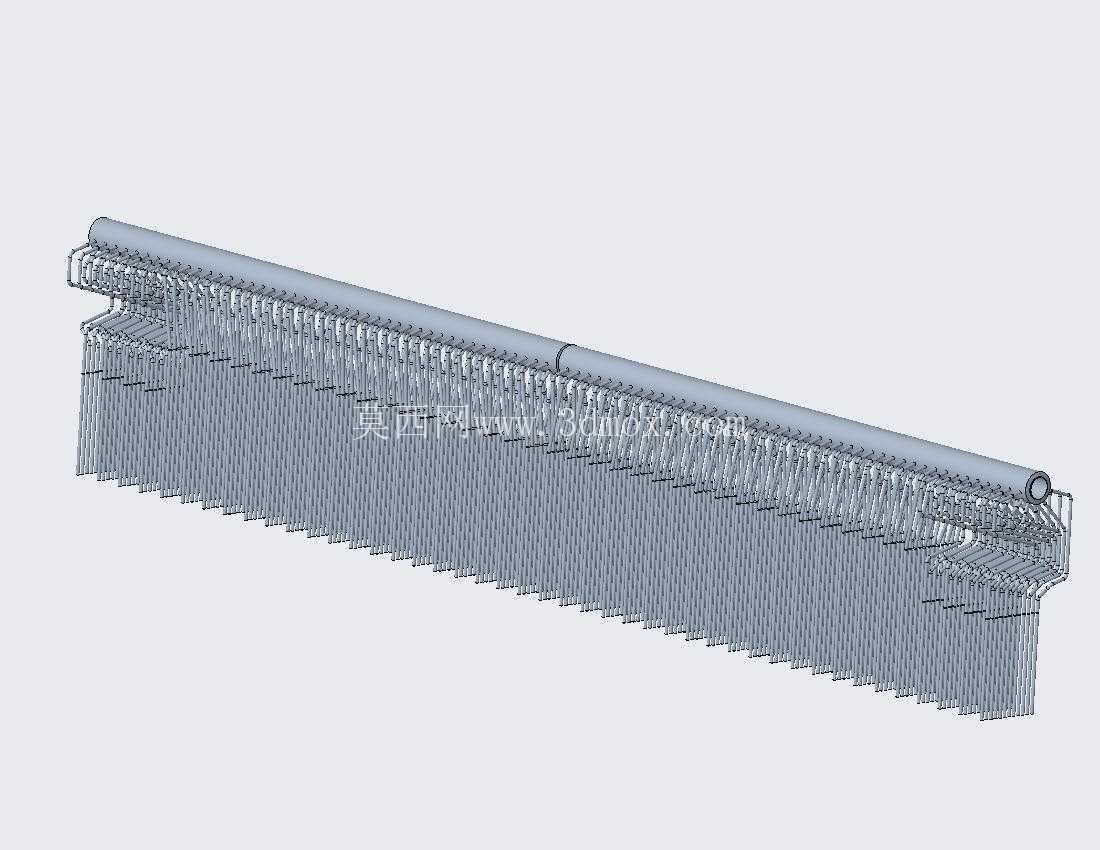

　　在结构建模过程中，每根竖管的排布间距严格匹配原有管排的节距，保证安装后管排的烟气通流间隙与设计值一致，不会因为管排间距变化引发局部烟气流速过高，导致管束磨损加剧；端管位置的连接结构避开了管排的吊挂梁安装位置，不会和原有锅炉内部的固定结构产生安装干涉。对于锅炉设计和运维领域的结构工程师而言，这类结构的建模思路可以延伸到其他存在高温热胀问题的管系设计中，通过管路自身的形态优化实现应力自补偿，减少额外补偿部件的使用，从本质上提升高温管系的运行可靠性。
