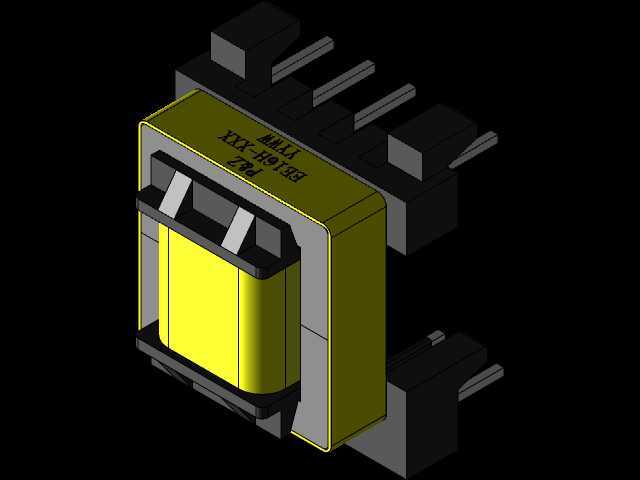

EE16卧式5+4Pin小型电源变压器结构设计

项目分类:变压器/电感器 发布时间:2025-02-17 ID:938081
  • EE16卧式5+4Pin小型电源变压器结构设计

  做小功率开关电源设计的时候,EE16规格的卧式变压器是绕不开的常用元件,这类5+4Pin引脚布局的款式,大多适配10W以内的AC-DC电源模块、小家电控制板、工控信号隔离板这类场景,日常接触的手机充电器、路由器电源适配器、小型家电待机电源里,都能见到同结构的变压器身影。从结构设计角度看,卧式安装的布局首先考虑的是PCB板面的高度限制,很多薄型化的电源产品对板上元件高度有严格要求,卧式贴板安装的方式能把整体高度控制在15mm以内,相比立式安装的同规格磁芯变压器,能适配更多对安装空间厚度有约束的壳体结构。

  引脚采用5+4的不对称排布,本质是为了区分原副边绕组的接线端,原边侧5个引脚对应绕组进线、反馈绕组、屏蔽层接线的点位,副边侧4个引脚对应不同电压等级的输出抽头,这种排布在PCB布线时能自然拉开原副边的爬电距离,满足安规设计里的电气间隙要求,不用额外在板上开槽增加绝缘距离,能有效缩小电源板的整体布板面积。磁芯部分采用标准EE16铁氧体磁芯,中柱开有固定气隙,气隙大小直接决定了绕组的电感量范围,设计时会根据实际开关频率、输出功率调整气隙深度,避免大电流工况下磁芯出现饱和问题。

  绕组部分采用分层绕制结构,原边绕组靠近磁芯中柱绕制,中间加绝缘胶带隔离后绕制反馈绕组,最外层绕制副边绕组,最外层包裹铜箔屏蔽层接原边地引脚,能有效降低绕组间的分布电容,减少开关过程中的EMI干扰,这也是小功率电源过电磁兼容测试时常用的绕组设计方案。骨架采用耐高温的工程塑料注塑成型,引脚为镀锡铜插针,插针直径和伸出长度完全适配常规波峰焊的工艺要求,插针与骨架的结合处做了防漏胶的凸台结构,绕线完成后磁芯与骨架的结合点会点环氧树脂胶固定,避免生产周转、长期使用过程中磁芯出现松动移位,导致电感量偏移产生异响。

  从安装边界来看,这款变压器的引脚间距符合标准PCB焊盘设计规范,横向引脚间距为2.54mm标准排距,纵向两排引脚的间距为10mm,整体外形长度控制在20mm以内,宽度16mm左右,安装时不需要在PCB上开额外的避让孔,插针对应焊盘直接过波峰焊即可完成固定,生产装配效率很高。实际选型应用时,需要注意引脚的定义匹配,不同厂家的同规格变压器可能存在绕组引脚顺序的差异,直接替换时需要先核对绕组同名端,避免出现电源不起振、输出电压异常的问题。另外卧式结构的变压器因为贴板安装,底部与PCB板面的间隙很小,设计PCB时要注意变压器投影区域内不要布置过高的贴片元件,避免安装时出现元件干涉。这类小功率变压器的绕组线径通常根据载流量选择,原边绕组因为输入电压高、电流小,多采用0.1mm左右的漆包线多股并绕,副边电流大的绕组会采用更粗的漆包线或者多股线并绕,降低绕组的铜损,提升电源整体的转换效率。磁芯的材质通常选择PC40级别的铁氧体,适配20kHz到100kHz的常用开关电源工作频率,在常规工作温度范围内磁芯损耗控制在较低水平,能满足长期连续工作的温升要求。
