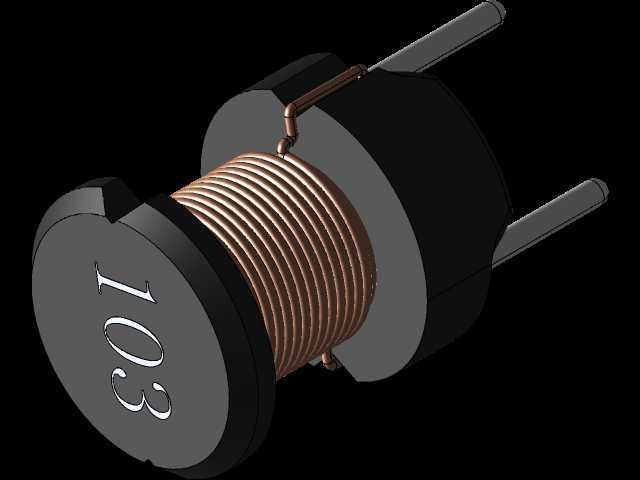

PDL7895D直插式鼓芯电感器三维结构

　　这款PDL7895D鼓芯电感的三维建模，完全还原了直插式功率电感的实际装配结构，建模过程中优先考虑了电子装联场景下的安装适配性，首先明确这类电感的核心应用场景——覆盖小功率开关电源输出滤波、DC-DC转换回路储能、消费类电子主板线路降噪、工控控制板载信号滤波等多个电子装联领域，是板级电路里实现电磁能量转换、杂波抑制的基础被动元件。从结构设计逻辑来看，建模时先拆分了磁芯本体、漆包绕组、引脚电极三个核心组成部分，磁芯采用镍锌铁氧体鼓芯结构搭配外侧磁罩的组合，这种结构的设计初衷是在有限的封装尺寸内，尽可能闭合磁路，减少绕组工作时的漏磁对外围电路元件的电磁干扰，同时提升电感值的稳定性，避免临近元件的金属材质改变电感实际参数。

　　绕组部分采用多层平绕的漆包铜线结构，建模时还原了实际生产中绕组的排布间隙、引线与引脚的焊接衔接结构，引线从绕组端部引出后直接缠绕在直插引脚上，还原了焊锡固定后的衔接形态，没有做过度简化，方便结构工程师在做PCB布局时，准确评估绕组与周边元件的安全距离，避免出现装配干涉。外形尺寸与安装边界的还原是这款模型的重点，直插式引脚的中心距严格对应常规78系列封装电感的PCB焊盘间距，引脚直径、引脚伸出磁芯底部的长度，都匹配波峰焊工艺对直插元件的引脚长度要求，磁芯本体的外径、总高度都做了1:1还原，工程师在做整机结构布局时，可以直接调用模型评估板上高度空间，避免出现外壳装配时顶到电感本体的问题。

　　磁芯端面的标识也做了准确还原，端面印刷的103标识对应10mH的标准电感量参数，方便生产装配环节的物料识别，避免错料。从功能特性的结构匹配来看，鼓芯结构的上下挡边可以对绕制的漆包线形成物理限位，避免生产运输过程中绕组出现散线、移位的问题，外侧的磁罩与鼓芯磁体形成的闭合磁路，能让电感在通过额定直流电流时，保持电感量的稳定，不易出现磁饱和问题，适配小功率电源回路的持续工作需求。建模过程中没有对圆角、倒角等工艺细节做省略，磁芯本体的成型脱模斜度、引脚端部的倒角都做了还原，完全匹配实际量产元件的外观特征，既可以用于PCB板级的3D布局装配检查，也可以用于电子设备整机的结构展示、教学演示场景。

　　在做板级布局参考时，工程师可以通过这个模型直观判断电感与周边电解电容、电阻、芯片等元件的间距，尤其是开关电源回路中，电感作为发热元件，预留的散热空间可以通过模型直接测量，避免因间距不足导致的热量累积问题；同时直插引脚的伸出长度可以直接对应PCB的通孔设计参数，不需要额外换算元件规格书的尺寸，减少结构设计阶段的尺寸核对工作量。这类鼓芯电感相比贴片功率电感，拥有更高的电感量上限，更好的抗机械冲击性能，在对可靠性要求较高的工控板、电源适配器、家电控制板中应用广泛，模型还原的结构细节可以帮助设计人员在方案阶段就准确评估元件的适配性，减少打样阶段出现的元件干涉、焊盘不匹配、高度超限等常见问题。
