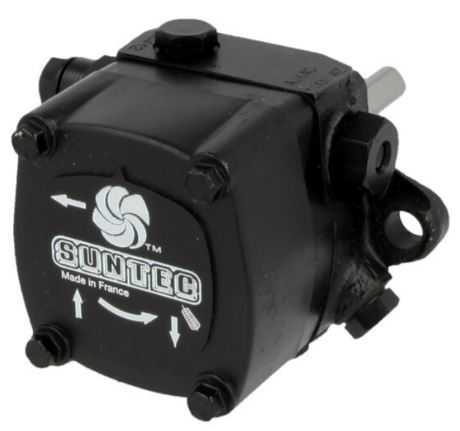

桑泰克AJxCC1000燃油输送油泵结构

　　在燃油燃烧器配套的供油系统里，这类油泵是核心的动力输送部件，主要承担从燃油储罐抽取清洁燃油、建立稳定输出压力、向燃烧器喷嘴定量输送雾化介质的作用，常见于工业锅炉、商用燃烧加热设备、船用辅机燃烧单元、中小型燃油发电机组的供油回路中，适配轻柴油、煤油等低粘度清洁燃油介质，是燃烧系统稳定运行的基础保障部件。

　　从结构设计来看，这款泵采用转子式容积泵的核心结构，整体壳体为压铸铝合金成型，兼顾轻量化与结构强度，壳体外部的六角螺栓为端盖紧固结构，均匀分布在泵体端盖圆周，保证泵腔内部的密封性能，避免燃油渗漏同时维持泵腔工作压力稳定。泵体伸出的驱动轴为动力输入接口，可直接与燃烧器的电机输出轴通过联轴器直连，也可通过带轮结构传递动力，轴伸部位设计有密封腔体，内置骨架油封结构，防止泵内燃油沿轴向外泄漏，同时阻挡外部粉尘杂质进入泵腔磨损内部配合零件。

　　泵体侧面布置的两个带六角接头的接口分别为进油口与回油口，进油口侧可外接燃油过滤器，拦截燃油中的杂质颗粒，避免进入泵腔划伤转子、滑片等精密配合部件；回油口用于将泵内多余的燃油导回油箱，同时起到调节输出压力、带走泵体工作产生热量的作用，接口尺寸采用通用的管螺纹标准，可直接对接市面常规的燃油管路接头，无需额外定制转接件，降低现场安装的适配成本。泵体顶部的六角螺塞为压力调节部件的防护盖，拆开后可通过内部的调压螺钉调整弹簧预紧力，进而改变泵的输出压力，匹配不同燃烧器喷嘴的雾化压力要求，调压范围覆盖常规燃烧器的工作压力区间，调整完成后锁紧防护螺塞即可避免调压结构松动。

　　从安装边界来看，泵体侧面的带孔安装凸耳为固定安装位，凸耳上的通孔可穿入螺栓将泵整体固定在燃烧器的安装支架上，安装面的平面度有明确设计要求，保证泵安装后驱动轴与电机轴的同轴度偏差在允许范围内，避免轴封、轴承承受额外径向力导致早期磨损。泵体整体外形紧凑，轴向尺寸与径向尺寸都控制在较小范围内，可适配不同功率等级燃烧器的安装空间，不会与周边的点火电极、火焰探测器、风门执行器等部件产生干涉。

　　在功能特性上，这款泵具备自吸能力，初次安装时无需提前灌泵即可在短时间内完成吸油排空气过程，降低现场调试的操作难度；内部的容积式结构输出流量稳定，不会因为输出端压力小幅波动出现流量大幅变化的情况，保证燃烧器喷嘴的燃油雾化效果稳定，避免出现燃烧不充分、火焰波动、积碳等问题。泵内部的运动部件均采用耐磨材料制作，滑片与泵腔内壁的配合间隙经过精密设计，既保证容积效率，又减少运动过程中的磨损，长期运行下的压力衰减量控制在极小范围内，可满足设备长期连续运行的要求。

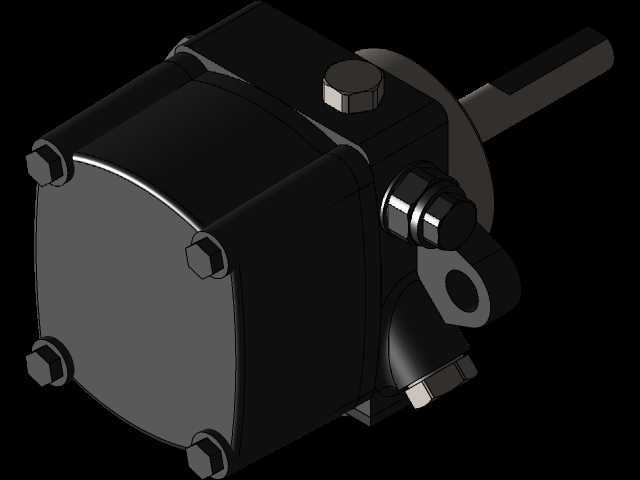

　　在实际选型适配过程中，这款泵除了轴长和轴径的差异外，其余安装接口、压力调节范围、流量参数都与同系列1002型油泵完全通用，现场替换时仅需核对驱动轴的尺寸参数即可完成适配，无需改动原有管路与安装支架，大幅降低设备维护时的配件替换成本。建模过程中完整还原了泵体的所有外部结构特征，包括螺栓的六角头细节、接口的螺纹退刀槽、安装凸耳的倒角、轴伸的键槽结构，所有尺寸均按照实物测绘参数1:1还原，可直接用于燃烧器整机的装配干涉检查、管路布局模拟、维修拆装培训的三维演示场景，也可作为供油系统设计时的选型参考模型，帮助设计人员提前确认安装空间、管路走向，减少实际装配时的适配问题。
