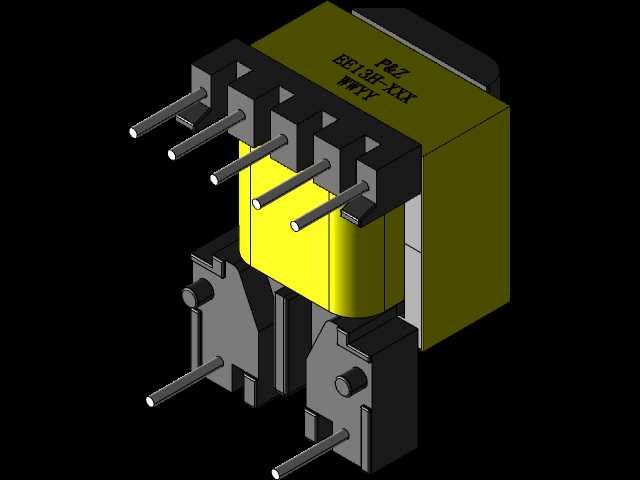

EE13卧式水平安装电源变压器结构

　　这款EE13卧式水平安装的磁芯变压器，是小功率开关电源回路里极为常见的隔离变压元件，日常在消费类电子适配器、小家电控制板、工控信号采样板、LED驱动小功率模块里都能见到同结构产品的身影，核心作用是完成高频脉冲电压的能量传递、输入输出侧电气隔离，同时匹配前后级阻抗，为后级电路提供符合幅值要求的低压供电。从结构设计逻辑来看，采用EE型锰锌铁氧体磁芯配对组合，磁芯中柱预留符合安规要求的气隙，避免大电流工况下出现磁饱和问题，绕组部分采用分层绕制工艺，初级绕组与次级绕组之间增加绝缘隔离层，满足爬电距离与电气间隙的安规要求，绕组外层包裹绝缘胶带固定，同时标注绕组引脚定义，避免生产组装时出现引脚接反的问题。

　　引脚部分采用直插式设计，针脚为镀锡铜材质，排布严格对应PCB板的安装孔位，水平卧式的安装形态，相比立式同规格变压器，能有效降低板上元件的整体高度，适配内部空间高度受限的薄型设备壳体，针脚伸出长度经过精准核算，既能保证波峰焊时焊锡充分浸润引脚，又不会出现引脚过长顶到壳体内部结构的问题。磁芯与骨架的配合采用卡扣加胶接的固定方式，骨架为耐高温阻燃PBT材质，可承受波峰焊时的高温冲击，不会出现受热变形导致引脚移位的问题，骨架侧边的挡墙结构一方面可以约束绕组绕制范围，避免绕组超出磁芯边界，另一方面也能增加初级与次级引脚之间的爬电距离，满足不同地区的安规认证要求。

　　在实际选型应用中，这类小功率EE13变压器通常适配10W以内的功率输出场景，设计时需要重点核对安装边界：整体长度方向包含伸出针脚的总尺寸，宽度方向对应磁芯的最大宽度，高度方向为磁芯顶部到PCB板面的垂直距离，这些尺寸需要和设备内部的预留空间做匹配，同时要注意针脚的排布顺序，和PCB封装的焊盘一一对应，避免出现封装不匹配导致无法插装的问题。另外在结构设计时，磁芯的配对贴合面需要保证平整，减少磁阻带来的空载损耗，绕组的出线需要准确挂接到对应针脚，经过浸漆处理后固定绕组，避免设备运输或使用过程中受振动出现绕组松散、线芯断裂的问题。

　　这类卧式安装的变压器，相比立式结构，重心更低，在有振动工况的应用场景下，焊接到PCB板后的抗振性能更好，不容易出现引脚受振脱焊的问题，同时水平排布的针脚，在PCB布局时可以更灵活地调整周边元件的排布位置，减少板上空间的浪费。在建模还原过程中，需要重点还原磁芯的倒角细节、骨架的卡扣结构、针脚的直径与伸出长度、绕组的分层轮廓，保证模型导入PCB装配环境后，可以准确检查元件之间的干涉情况，提前发现布局时的空间冲突问题，避免实际打样后出现元件装不进去的情况。另外磁芯表面的标识区域也做了还原，对应实际生产时的料号、绕组规格标注位置，方便生产过程中的物料识别。
