油电混合垂直起降固定翼无人机结构

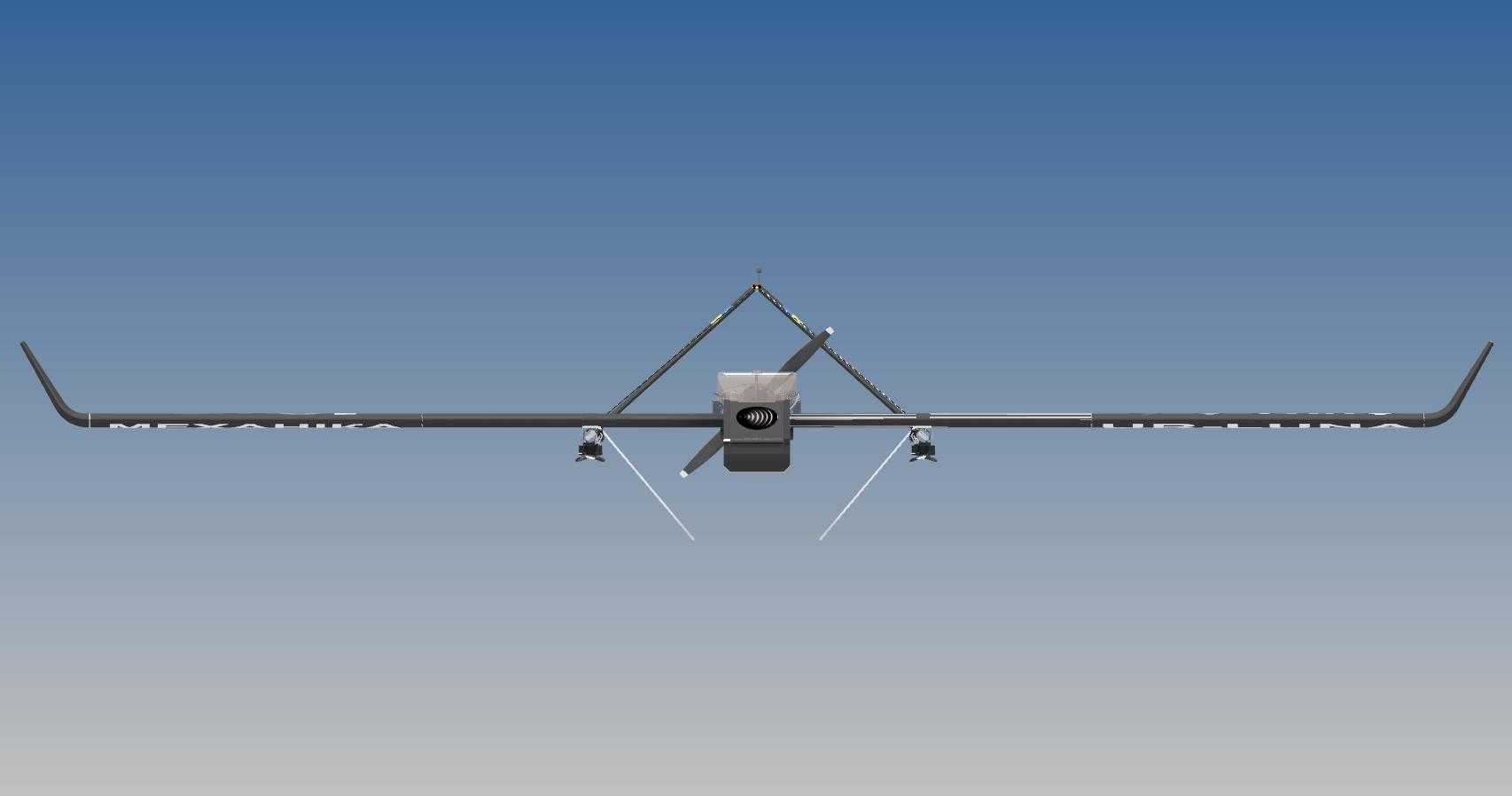

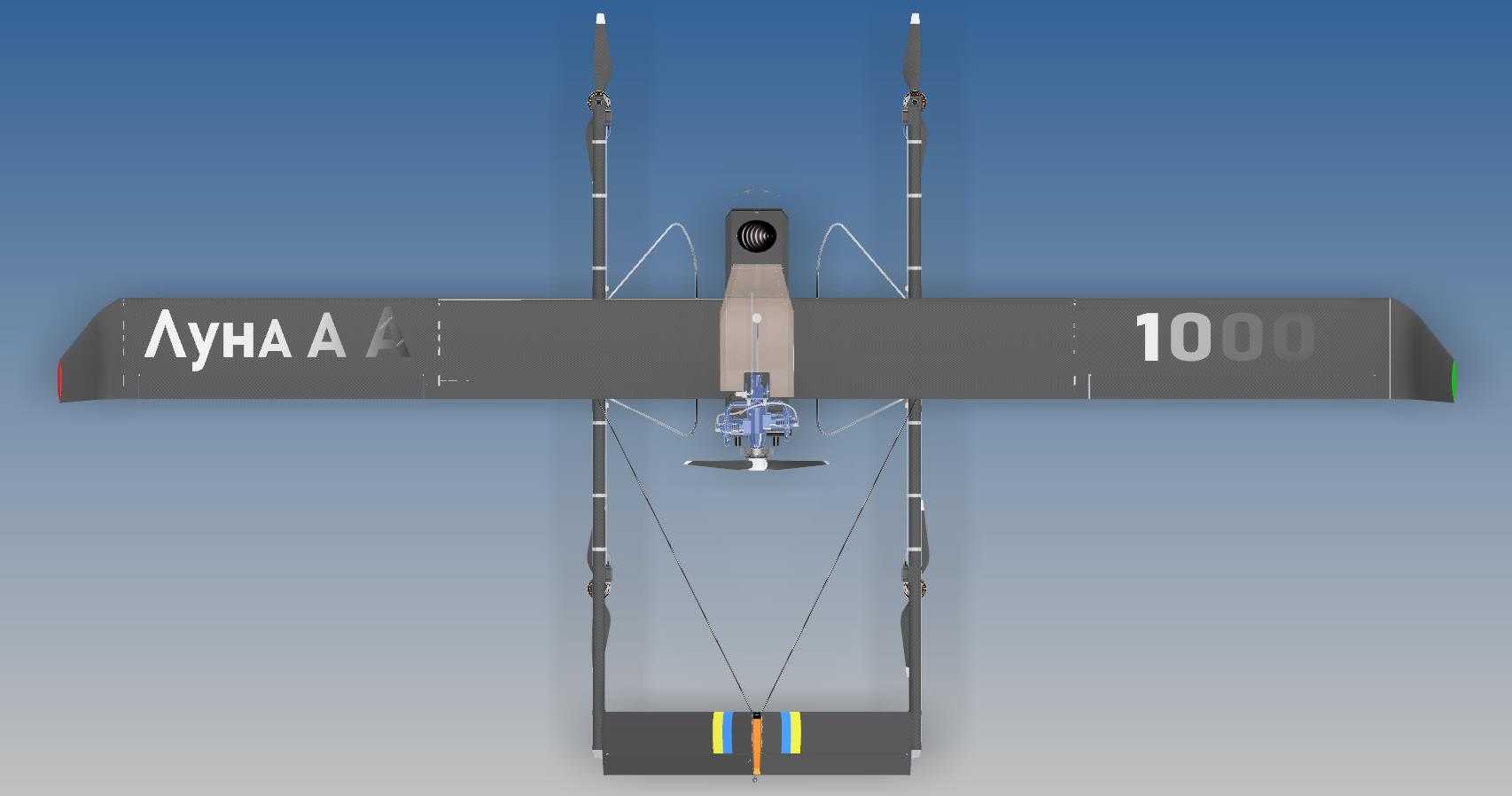

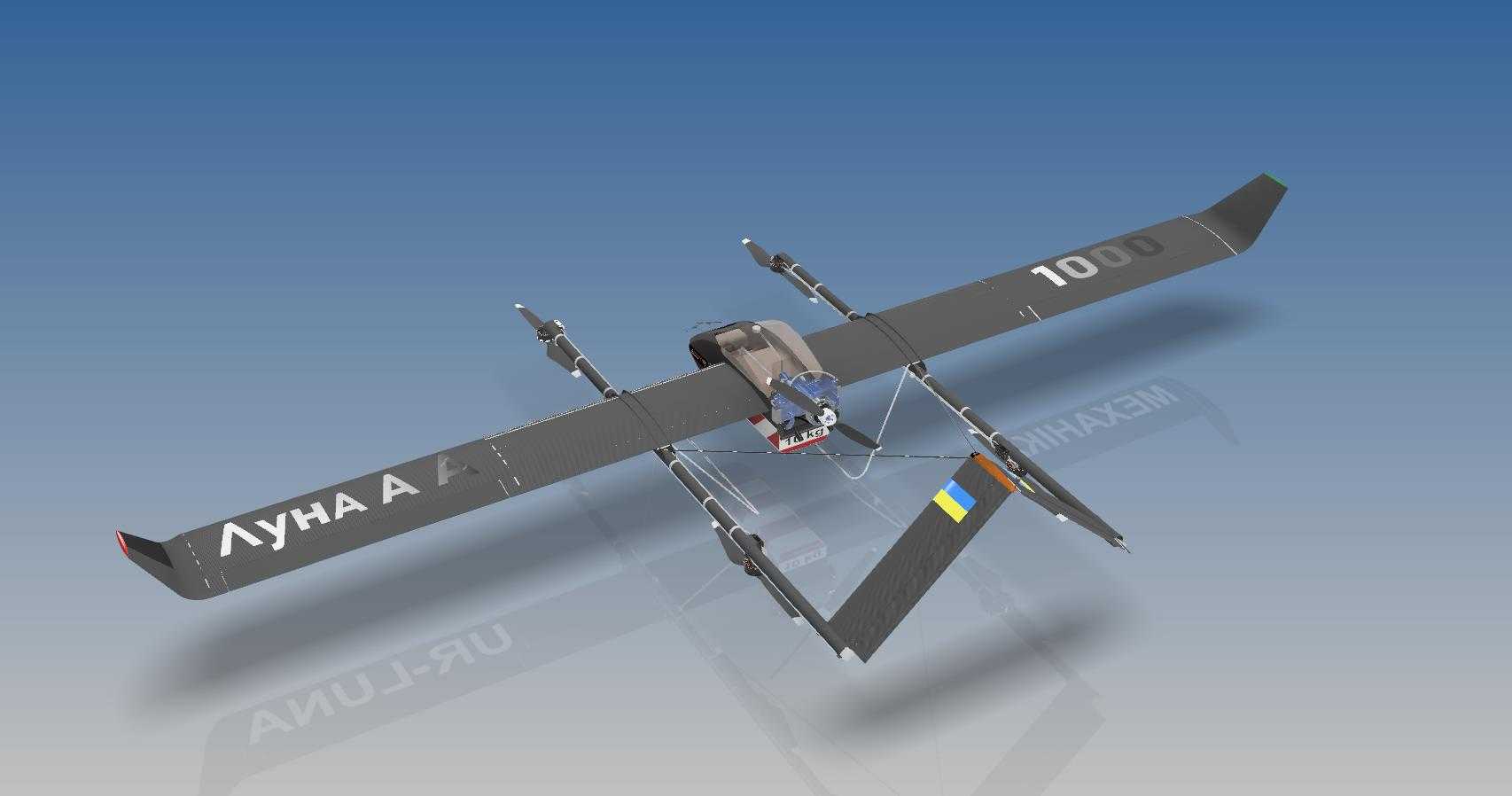

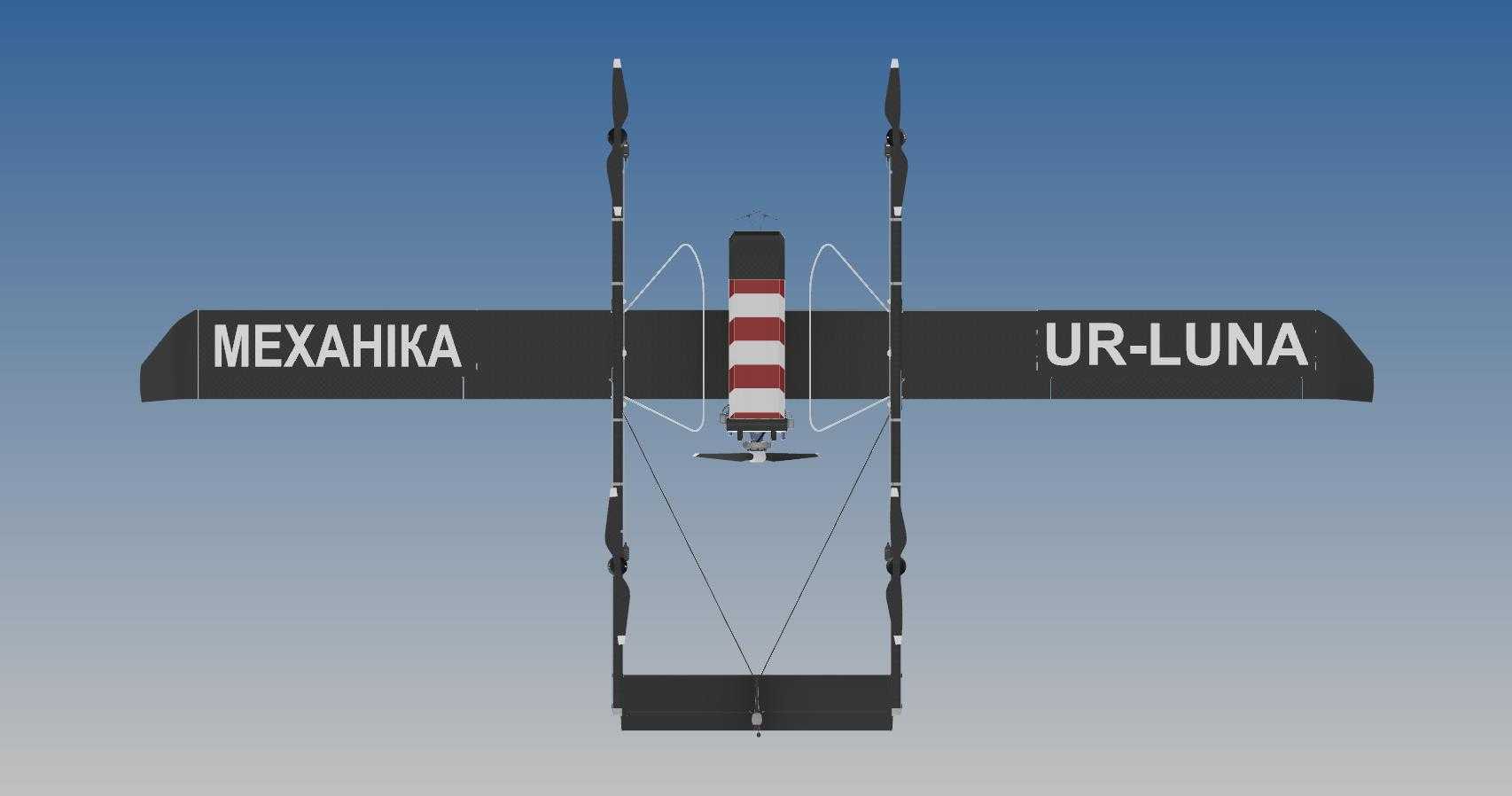

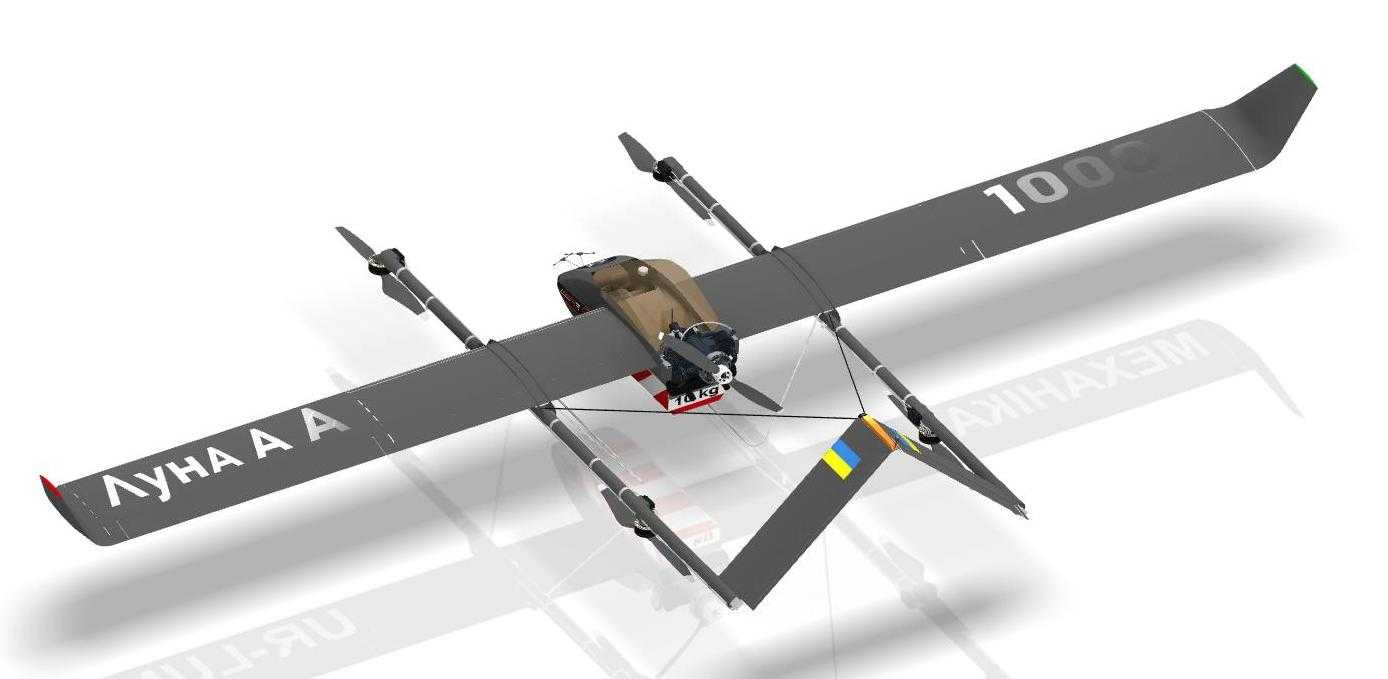

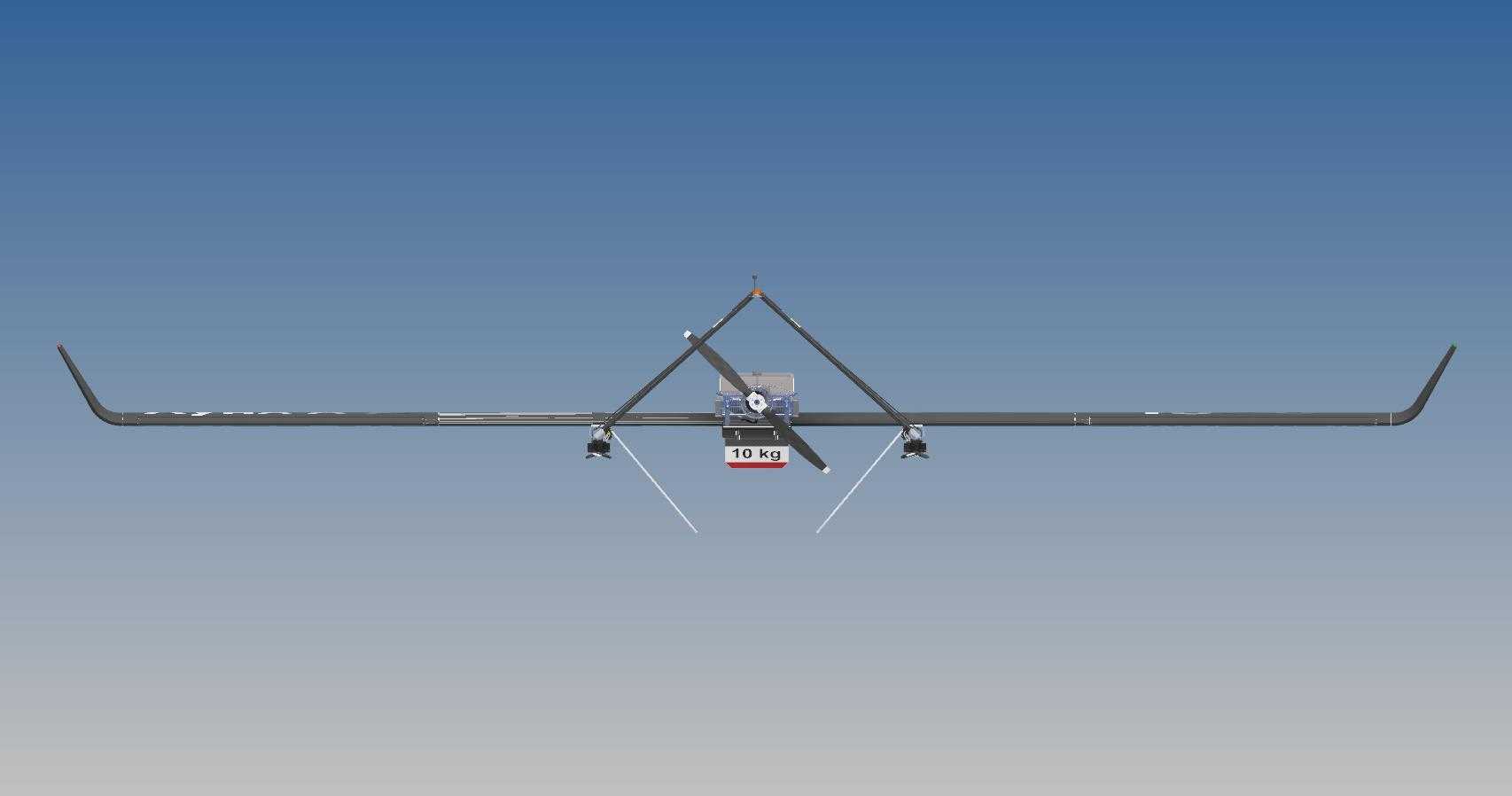

　　这款垂直起降固定翼飞行器的结构设计，核心围绕长航时作业场景的实际需求展开，区别于纯多旋翼或纯固定翼机型的使用局限，在起降阶段不需要依赖专用跑道，仅需一块平整的硬质空地即可完成升空与回收，巡航阶段则切换到固定翼飞行模态，依靠机翼升力降低动力消耗，适配大范围巡检、边境巡查、地理测绘、应急通信中继等需要长距离滞空的作业场景。从结构布局来看，整机采用常规上单翼布局，翼身融合段做了减阻修型，机翼两端延伸出垂直起降动力臂，臂端安装升力动力单元，巡航阶段升力电机处于停转锁桨状态，减少飞行过程中的寄生阻力；尾翼采用常规倒V尾布局，兼顾航向与俯仰操纵效率，同时减少尾翼结构的重量占比。

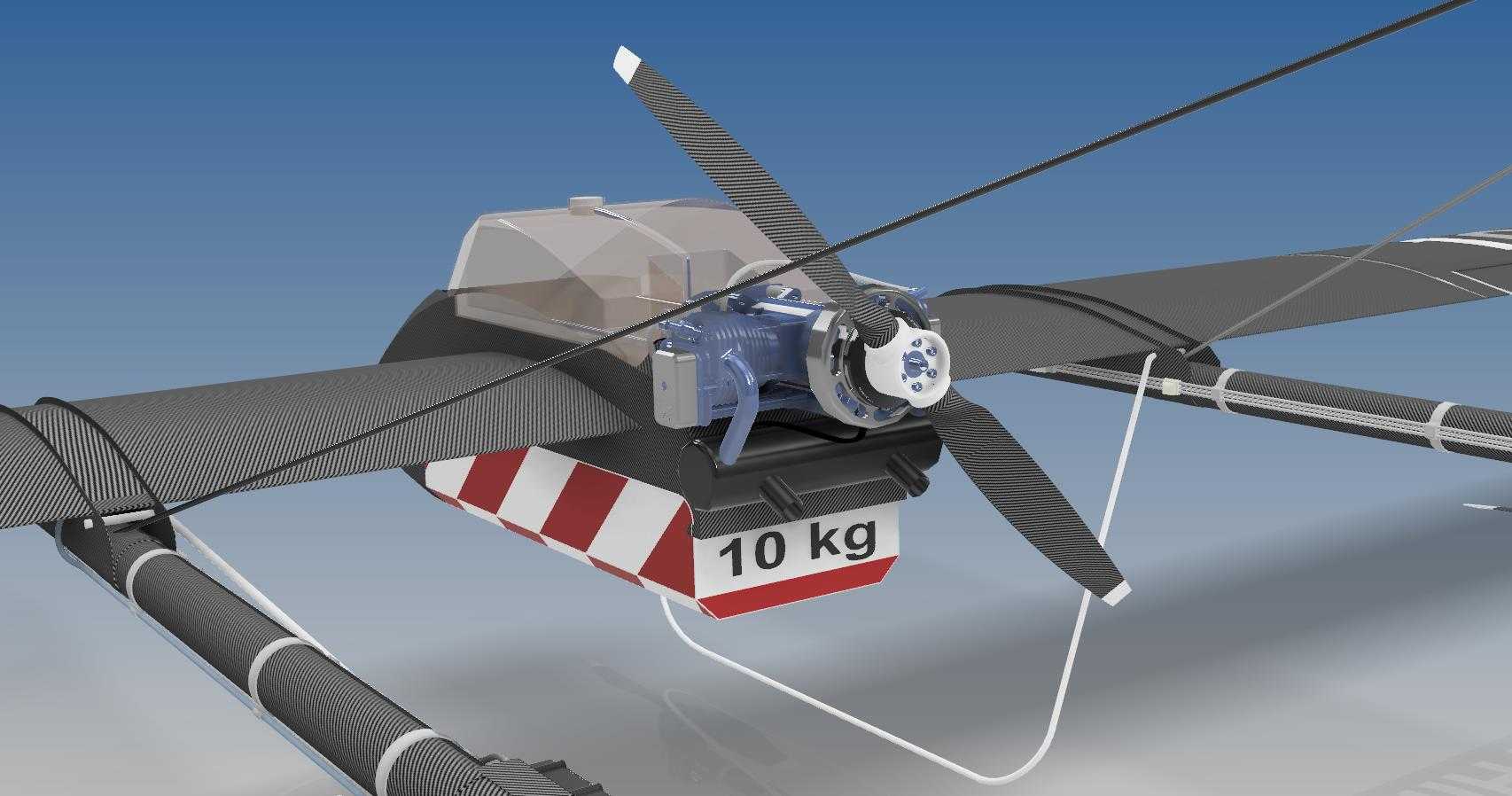

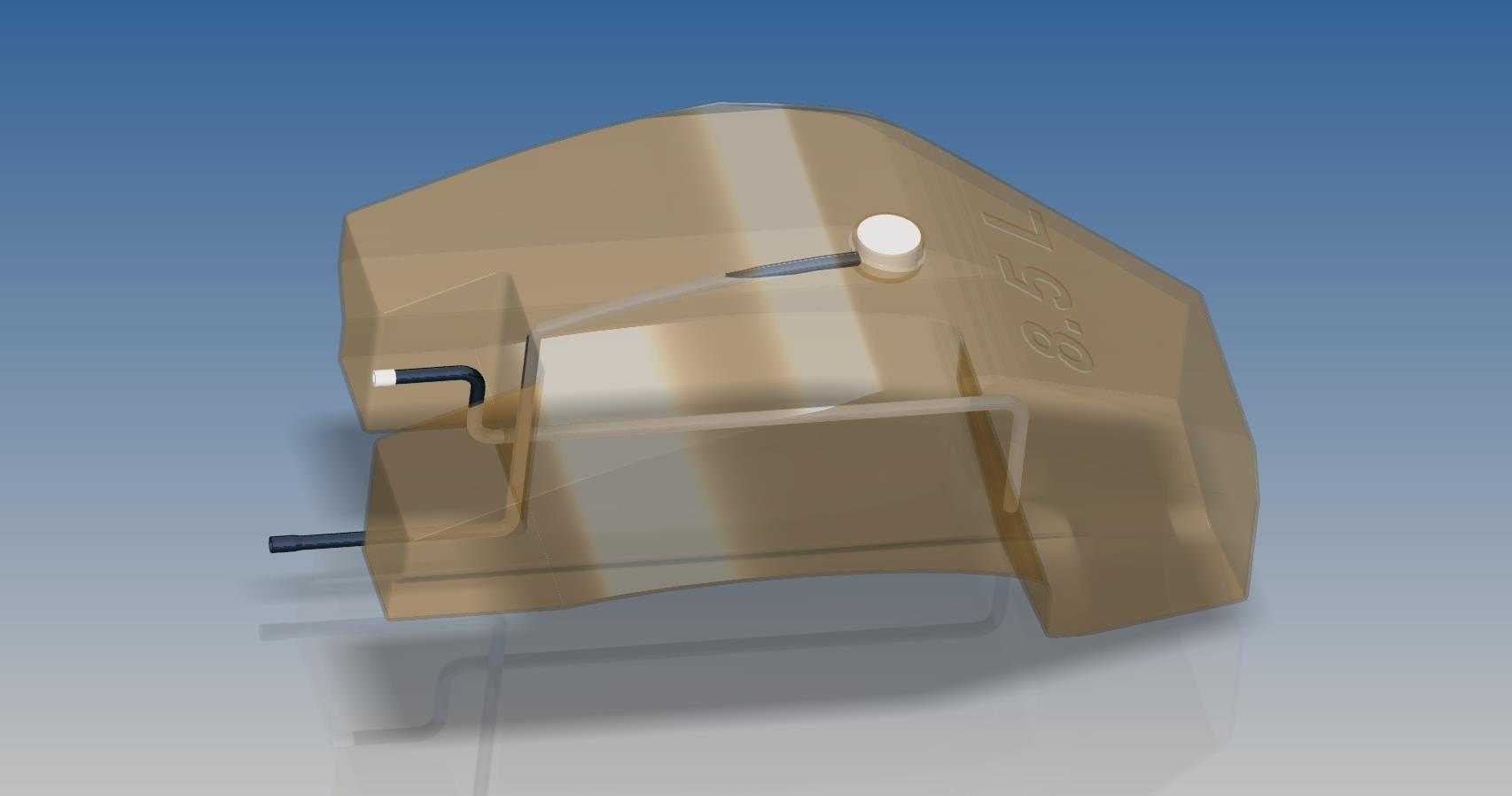

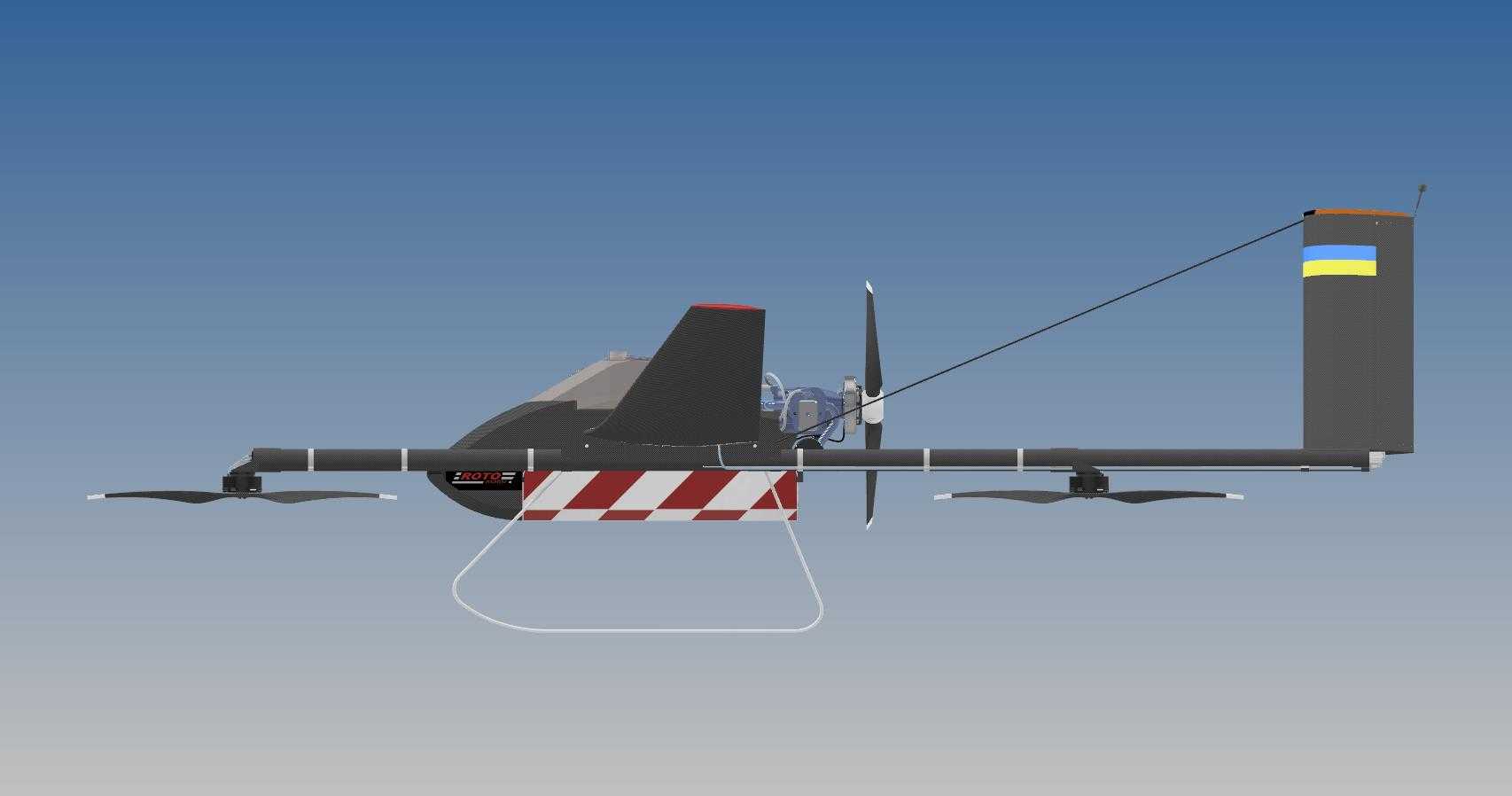

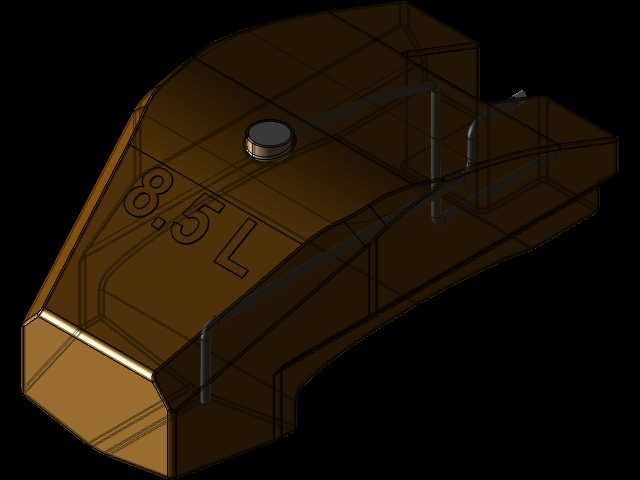

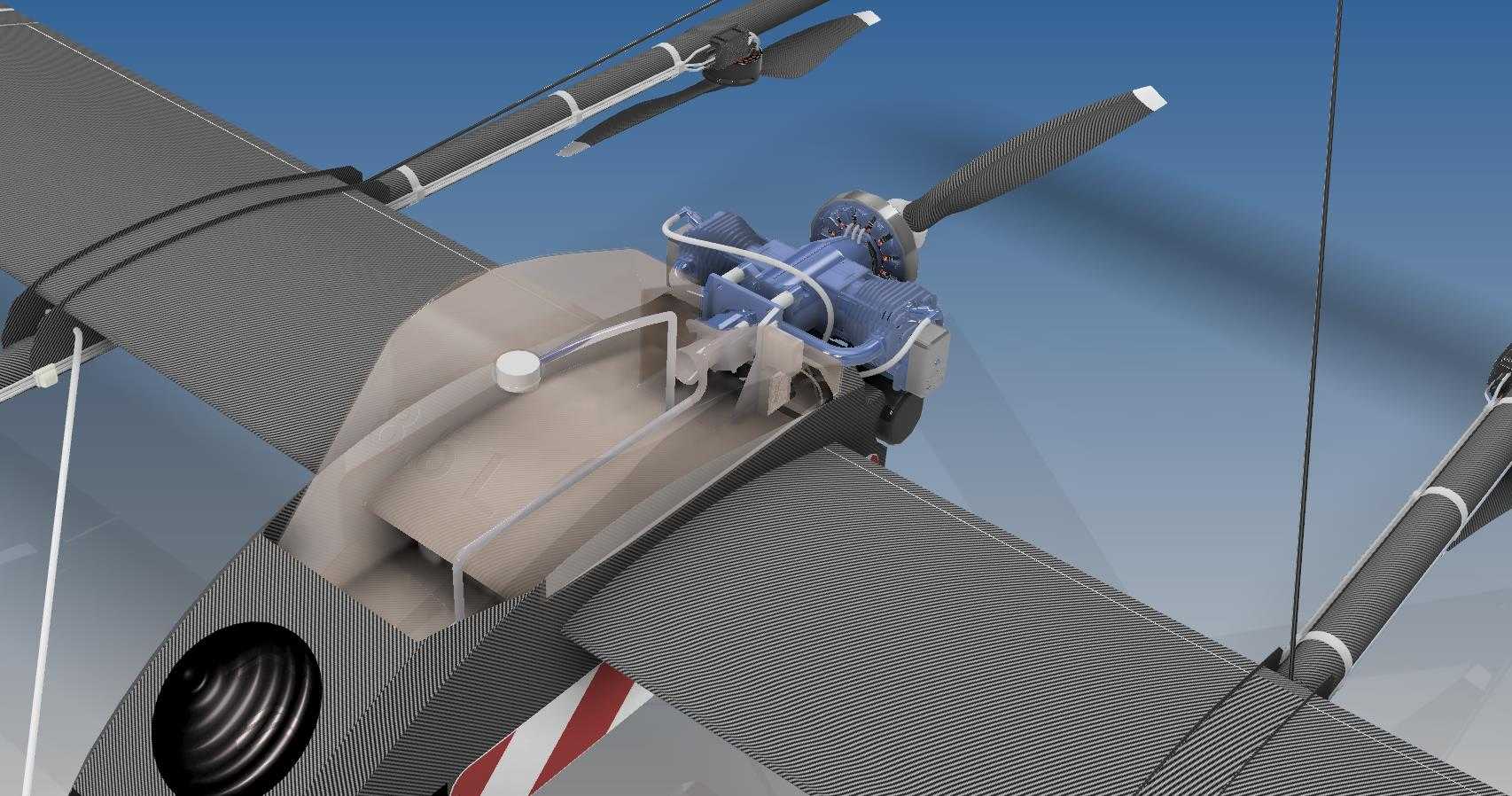

　　动力系统采用油电混合架构，巡航动力单元布置在机身尾部，采用燃油动力输出，为平飞阶段提供持续推力，垂直起降阶段则由电池组为升力电机供电，完成起飞爬升与进近降落阶段的姿态控制，两套动力系统的能源分配在结构设计阶段就做了重心配平考量，油箱布置在机身重心附近的舱段，电池组对称分布在两侧动力臂根部，避免燃油消耗过程中整机重心出现大幅偏移，影响飞行操纵稳定性。机身中段设置设备舱，可根据不同作业需求搭载光电吊舱、测绘相机、通信中继模块等任务载荷，设备舱预留了标准安装孔位与走线槽，载荷安装面的平面度公差控制在0.1mm以内，保证高精度测绘类载荷的安装基准精度；起落架采用轻量化滑橇式结构，安装在机身下部与动力臂连接处，结构强度可承受垂直降落阶段的冲击载荷，同时不会对机身下部的任务载荷视野造成遮挡。

　　机翼与动力臂之间采用快拆连接结构，连接接头做了定位销与锁紧卡扣设计，拆解后可装入标准运输箱，转场运输时不需要专用大型运载设备，单人即可完成外场的组装与拆解作业；机翼前缘做了防磨层设计，应对外场复杂起降环境下的碎石、树枝剐蹭，翼尖设置了航行灯安装位，满足低空飞行的空域管制要求。操纵舵面的舵机安装槽布置在机翼与尾翼的内部，舵机摇臂与舵面之间采用连杆传动，传动间隙控制在工程允许范围内，保证操纵响应的灵敏度；机身蒙皮采用半硬壳式结构，内部设置环形隔框与纵向长桁，在保证结构强度的前提下尽可能降低整机结构重量，所有结构件的连接位置都做了应力分散设计，避免长期飞行振动环境下出现结构疲劳裂纹。

　　燃油系统的管路沿机身内部纵梁布置，与电气线路之间设置隔热隔板，避免燃油管路受电气设备发热影响，同时管路接头位置预留了检修口，方便外场快速排查渗漏故障；电池舱设置了通风散热槽，垂直起降阶段大电流放电产生的热量可通过飞行迎面气流快速带走，避免电池过热影响动力输出稳定性。整机的气动外形经过多轮修型，机身与机翼连接处做了整流过渡，减少干扰阻力，巡航状态下的升阻比可满足长航时飞行的需求，在执行百公里级的作业航线时，不需要中途降落补能，单架次即可完成大范围的作业覆盖，相比纯电动垂直起降无人机，作业半径提升数倍，同时相比传统固定翼无人机，大幅降低了对起降场地的要求，更适合在山地、丘陵、海岛等无平整跑道的复杂外场环境下部署使用。
