EE2519卧式5+5引脚水平变压器结构

　　在小功率开关电源、工控辅助供电板、消费类电子电源模块的设计选型过程中，EE型卧式变压器是应用占比极高的一类磁性器件，本次呈现的EE2519水平5+5引脚结构，正是针对板载安装空间受限、爬电距离有明确要求的应用场景开发的结构方案。从实际使用场景来看，这类变压器常被用在10W-20W功率段的AC-DC电源模块、小家电控制板、工业传感器供电回路中，承担电压变换、原副边电气隔离、能量耦合传递的核心作用，相比立式安装的同规格磁芯变压器，卧式结构的整体高度更低，能够适配外壳内部竖向空间不足的紧凑型设备，比如薄型墙面开关电源、嵌入式工控模块、小型充电器内部的板卡布局。

　　从结构设计思路来看，该变压器采用标准EE2519规格锰锌铁氧体磁芯配对组合，磁芯中柱预留对应气隙以避免直流偏磁下的饱和问题，骨架采用耐高温阻燃PBT材质注塑成型，原副边绕组分别排布在骨架两侧的绕线槽内，中间设置隔离挡板以满足安规要求的爬电距离与电气间隙，5+5的引脚排布采用直插式设计，引脚为镀锡铜包钢材质，直径与伸出长度完全匹配常规PCB板的通孔焊盘尺寸，安装时引脚穿过PCB对应孔位后波峰焊即可完成固定，无需额外的固定结构件，能够大幅提升SMT后段插件工序的装配效率。

　　从外形尺寸与安装边界来看，该变压器磁芯叠厚方向对应19mm规格，磁芯窗口宽度适配EE25系列的标准尺寸，整体安装后的板上高度控制在15mm以内，引脚横向间距与纵向排距完全遵循行业通用的EE25卧式5+5引脚排布规范，设计选型时无需额外调整PCB封装尺寸，可直接替换同规格参数的其他同类型号产品。绕组出线端直接缠绕在对应引脚上后浸锡处理，避免了飞线焊接带来的可靠性问题，磁芯与骨架结合处采用高温环氧树脂胶固定，能够承受波峰焊过程中的高温冲击，不会出现磁芯松动、引脚移位的问题。

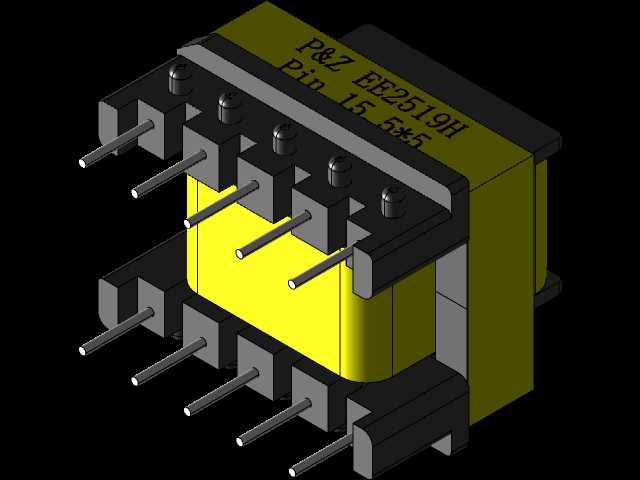

　　在实际电路应用中，这类结构的变压器可根据绕组匝数、线径的不同调整，适配不同输入输出电压的电路方案，比如常见的220V输入转5V、12V、24V输出的小功率电源，都可以通过调整绕组参数使用该磁芯骨架结构。设计建模过程中，完整还原了磁芯的倒角、骨架的卡槽、引脚的凸台定位结构，每一处细节都对应实际量产器件的尺寸公差要求，比如磁芯与骨架的配合间隙控制在0.1mm以内，既能够方便生产过程中的磁芯装配，又不会因为间隙过大导致磁芯松动产生工作噪音；引脚的位置度公差控制在0.05mm范围内，确保插件时能够顺利穿过PCB焊盘，不会出现插装偏位导致的焊接不良问题。

　　对于结构设计工程师而言，在进行板卡布局时，该变压器的安装边界需要预留足够的安全距离，尤其是原副边引脚之间的开槽隔离区域，需要与PCB的安规开槽设计对应，同时变压器本体周围要避免布置高度过高的其他元器件，防止装配过程中出现干涉；对于电源研发工程师来说，该结构的磁芯有效截面积、窗口面积参数明确，可直接用于绕组匝数计算、线径选型的参考，无需反复核对磁芯参数。整个模型的结构完全贴合量产实物的装配关系，从磁芯的配对贴合面、骨架的绕线挡墙、引脚的压装固定结构，到磁芯包胶的预留位置都做了精准还原，能够直接用于设备的结构干涉检查、PCB封装匹配验证、整机装配模拟等工作环节。
