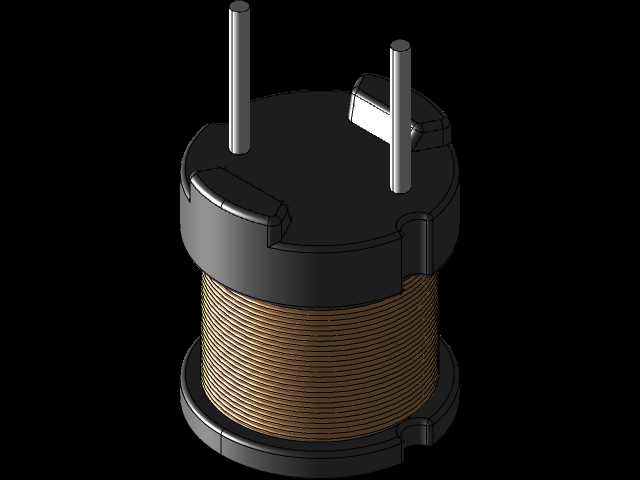

PDL0809D立式插件鼓芯电感器结构

　　做消费类电源板卡结构设计快十二年，经手的插件电感选型少说也有几百款，PDL0809D这类鼓芯结构的功率电感，是中小功率AC-DC电源输出端、DC-DC降压模块里最常见的被动元件之一，这次建模的时候特意把容易被忽略的安装细节、结构干涉点都还原到位，避免后续layout或者结构堆叠的时候踩坑。

　　先从实际应用场景说，这类电感大多用在10W以内的小功率电源场景，比如路由器电源适配器、机顶盒内置供电板、小家电控制板的直流滤波回路，还有车载低压控制模块的储能回路里，和屏蔽功率电感比它没有外围磁屏蔽罩，成本更低，适合对EMI要求不算极端、板上空间有一定余量的非密闭式设备，毕竟开放的绕组结构散热条件比带屏蔽罩的型号好不少，持续通流的时候绕组温升能低3-5℃，长时间工作的可靠性反而更稳。

　　从功能特性上拆解，这款鼓芯电感的核心是上下两个凸缘的工字形磁芯，中间柱绕制多层漆包铜线，靠磁芯的闭合磁路存储能量，在回路里主要承担两个作用：一是开关电源续流阶段的能量释放，维持输出电流的连续性，避免负载端出现电流断流导致的电压纹波超标；二是滤除回路里的高频差模噪声，配合输出端的电解电容组成LC滤波网络，把开关管动作产生的尖峰电压压制在芯片允许的输入范围内。和传统的色环电感比，它的磁芯截面更大，相同电感量下直流电阻更小，大电流下的磁饱和电流阈值更高，不会因为负载瞬时跳变就出现电感量骤降的问题。

　　建模的时候的设计思路完全是按照实际量产的物料公差来做的，首先是磁芯部分，上下端的凸缘做了微小的脱模斜度，毕竟这类磁芯都是粉末压铸成型，直壁结构脱模的时候容易出现边缘崩缺，实际量产件的凸缘边缘都有0.1mm左右的圆角，避免绕线的时候漆包线被磁芯毛刺刮破绝缘层。引脚部分特意做了扁方结构而不是纯圆柱，因为实际插件的时候，PCB上的安装孔是按照引脚对角线尺寸开的，扁引脚过波峰焊的时候吃锡面积更大，焊接抗拉力更强，不会因为设备运输过程中的振动出现引脚脱焊的问题，而且两个引脚的中心距严格按照插件料的标准间距做，和PCB封装匹配的时候不会出现插不进去的情况。

　　再说到外形尺寸和安装边界，这款电感的总高度是9mm，本体圆柱直径是8mm，两个引脚伸出磁芯下端面的长度是3.2mm，刚好适配1.6mm厚度的常规FR4板材，过波峰焊之后引脚在板背面的伸出长度控制在1-1.5mm，不会和背面的贴片元件产生干涉。安装的时候需要注意，本体距离周边的高压元件比如安规电容、变压器初级绕组的安全距离要留够2mm以上，避免绕组漆包线和高压部分的距离不足导致耐压测试击穿；另外因为是无屏蔽结构，布局的时候不要把它放在音频信号回路、霍尔传感器这类对磁场敏感的元件正上方，不然漏磁会耦合到信号回路里产生难以消除的底噪。绕组部分的建模特意还原了多层密绕的实际排布，不是简单的圆柱贴图，每层线之间的微小间隙、最外层绕组的收尾固定位置都和实物一致，做热仿真的时候可以准确计算绕组和空气的接触面积，模拟实际工作状态下的温升分布，不会因为模型简化导致仿真结果和实际测试偏差太大。

　　很多新手工程师建模的时候容易把磁芯上下端的定位凸台漏掉，实际这款电感的磁芯上端有两个对称的小凸点，是绕线的时候用来固定绕组起始端线头的，下端对应位置有两个卡槽，刚好卡在PCB丝印的定位标记上，插件的时候不会出现本体旋转偏移，避免引脚歪掉导致的焊接不良。还有磁芯和绕组之间的绝缘层，虽然厚度只有0.05mm，但建模的时候也做了出来，做安规距离校核的时候，这层绝缘的厚度是要算入爬电距离的，漏掉的话容易出现安规测试不过的问题。
