SMD贴片式1000V4A桥梁整流器二极管结构

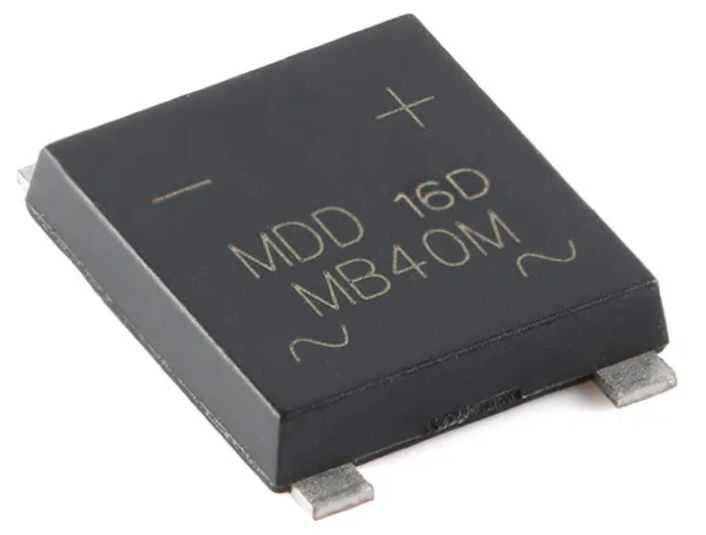

　　在小功率开关电源、工业控制板卡、消费类电子主板的AC-DC转换前端电路中，贴片式桥堆是实现交流到直流整流的核心无源器件，这款1000V耐压4A通流的SMD桥梁整流器，正是针对高密度板卡安装场景设计的表贴型整流器件。不同于传统插件式桥堆需要预留引脚穿孔、波峰焊工序的安装要求，这款器件采用全表贴封装设计，两个交流输入引脚、正负极直流输出引脚均设置在封装本体的顶面边缘，引脚采用镀锡铜质基材，焊接时可与PCB焊盘形成可靠的金属间化合物层，满足回流焊工艺的温度曲线要求，无需额外的补焊工序，适配SMT全自动化产线的贴装流程，能大幅降低板卡组装阶段的人工成本与工序复杂度。

　　从电路功能实现角度看，这款器件内部集成了四颗整流二极管芯片，通过邦定工艺完成芯片间的桥接连接，外部封装采用耐高温的环氧塑封料填充，既可以隔绝外界水汽、粉尘对内部芯片的侵蚀，也能在器件工作时通过塑封料将芯片结温传导到PCB焊盘完成散热，1000V的反向耐压参数可以覆盖常见的220V、380V交流输入场景下的电压尖峰冲击，避免电网浪涌、感性负载关断时的反向电压击穿器件，4A的额定通流能力可以满足100W以内功率等级的电源产品整流需求，在小功率适配器、工控辅助电源、家电控制板等场景中无需额外并联整流器件即可独立完成整流功能。

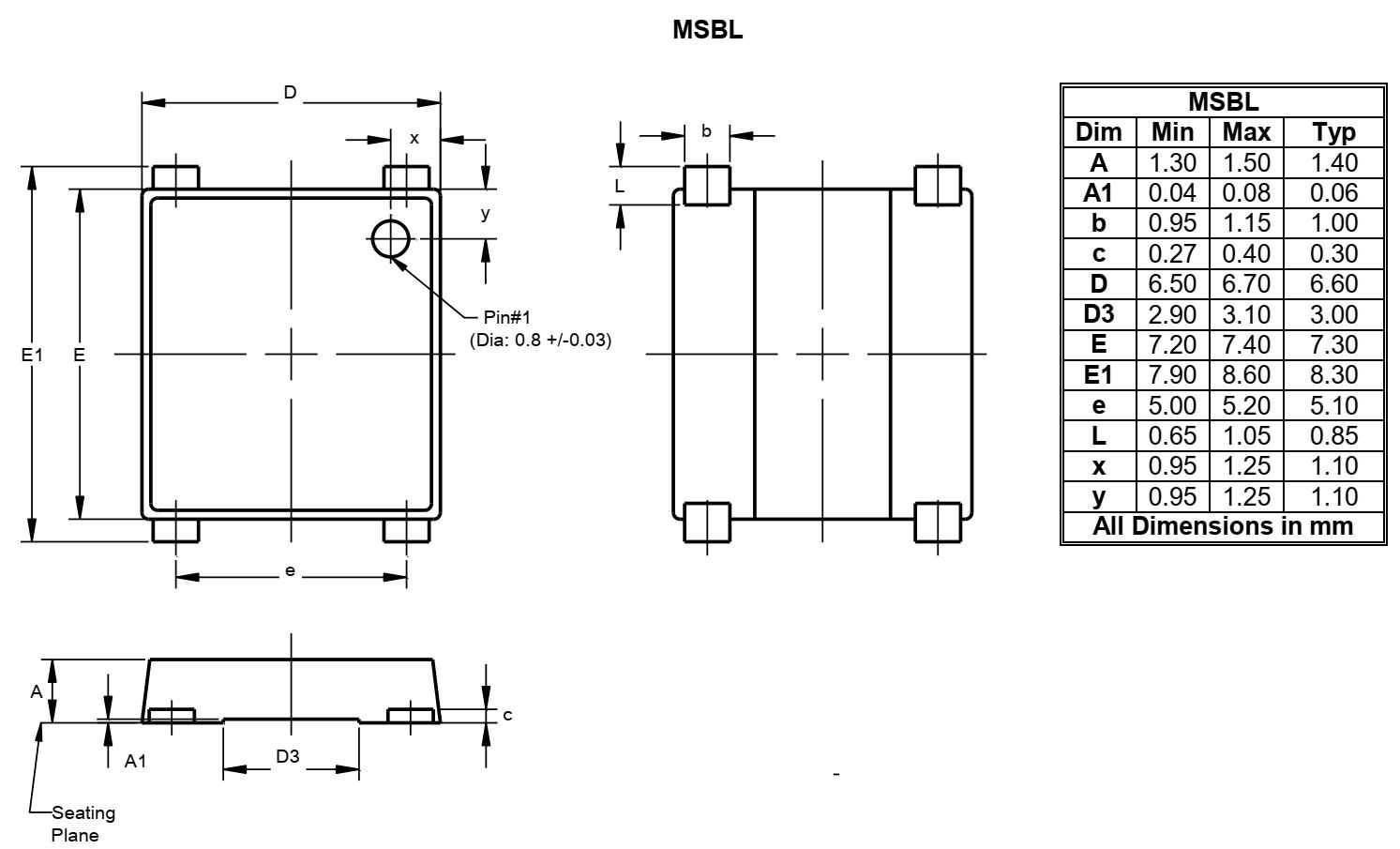

　　设计这款器件的三维模型时，首先需要还原封装本体的外形公差，本体采用方形切角结构，顶面丝印的极性标识、型号标识位置需要与实物完全对齐，避免结构设计时出现极性识别错误的问题；引脚的突出高度、宽度尺寸严格按照器件规格书的安装边界设置，引脚与本体的衔接处做了圆弧过渡处理，还原实际生产过程中塑封料的包胶形态，避免建模时出现直角锐边导致的干涉问题。在PCB布局的结构干涉校验环节，这款模型可以直接导入PCB设计软件的3D预览环境，校验器件与周边电容、电阻、散热片的安装间隙，尤其是在高密度板卡设计中，表贴器件的本体高度直接影响后续外壳的装配空间，模型中严格还原了器件的总高度参数，确保结构设计时预留的安装空间足够，不会出现外壳压件、引脚虚焊的问题。

　　实际选型应用中，这类SMD桥堆相比分立二极管搭建的整流桥，占用的PCB面积更小，四个二极管的参数一致性由器件生产厂商完成匹配，避免了分立器件参数差异导致的整流效率下降、单管过流损坏的问题；封装本体的散热路径设计上，模型还原了本体底部的平整接触面，在需要提升散热能力的场景中，PCB对应位置可以预留散热焊盘，通过焊锡将器件本体与PCB铜箔连接，进一步降低器件的热阻，提升长时间满载工作时的可靠性。在手工焊接返修场景中，这款器件的引脚间距设置合理，不会出现相邻引脚连锡的问题，顶面的极性标识清晰，返修时可以快速识别安装方向，避免反向安装导致的电源短路故障。

　　从结构建模的细节处理来看，模型还原了塑封本体表面的细微磨砂质感，引脚表面的金属光泽与实际镀锡层的质感一致，丝印层的字符深度、位置完全匹配实物，在做产品渲染、装配说明书制作时可以直接调用该模型，无需额外调整外观细节；安装边界的校验上，模型将器件的最大外形轮廓做了显性标注，结构工程师在做器件布局时可以快速抓取轮廓线完成安全间距校验，尤其是在安规要求较高的电源产品中，高压器件与周边低压器件的爬电距离、电气间隙可以通过模型直接测量，确保设计满足安规标准的要求，不需要反复打样验证安装间隙。
