三相交流电机进线侧电抗器结构设计

　　在工业传动系统的变频回路、大功率电机直启配电回路里，这类三相进线电抗器是很常见的配套元件，日常做设备电气配套选型、三维布局校核时，经常需要把这类元件的完整结构建进装配体里，避免后期安装时出现干涉、接线空间不足的问题。很多刚入行的结构工程师容易忽略这类电气元件的安装边界，只留个大概的占位方块，等到现场装配时才发现接线铜排的折弯半径不够、底部安装孔和柜内安装梁对不上，或是绕组和相邻的断路器、接触器安全电气间隙不足，不得不返工调整柜内布局，耽误项目进度。

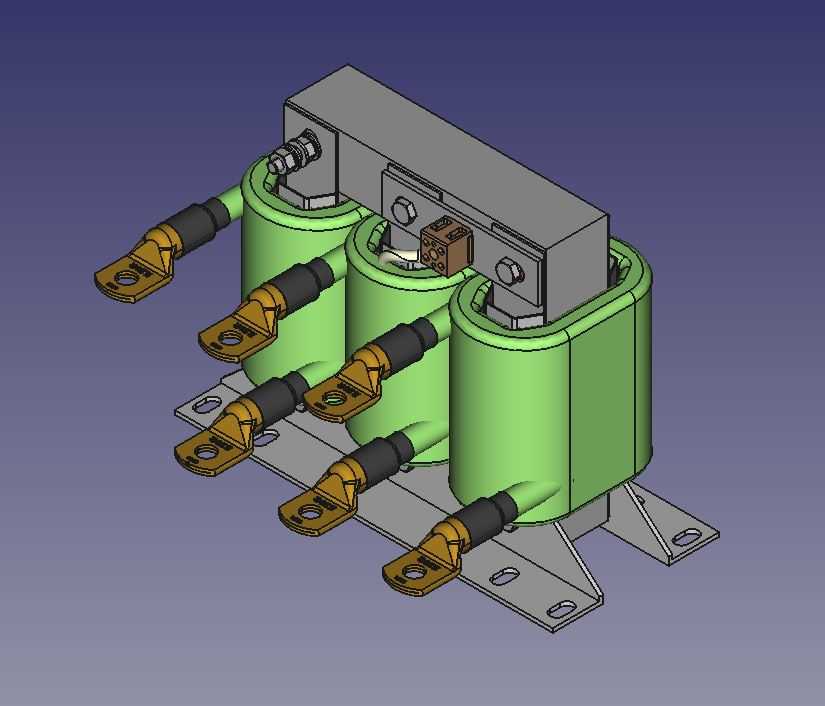

　　这个电抗器的结构设计完全贴合实际量产产品的工艺逻辑，三个独立的绕组沿安装底板长度方向等距排布，绕组外侧做了绝缘浸漆层的结构示意，对应实际产品中环氧树脂浸漆或是绝缘纸包裹的工艺层，既保证绕组之间的绝缘性能，也能提升绕组整体的结构强度，避免长期运行受电磁振动出现绝缘层破损。每个绕组上下两端都做了绝缘端盖的限位结构，把绕组牢牢固定在上方的金属安装座和下方的底板之间，不会因为运输或是设备运行的振动出现绕组移位。

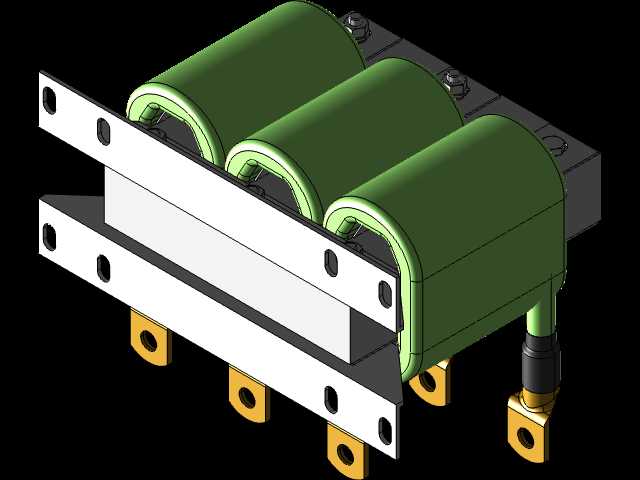

　　上方的金属安装座集成了铁芯压紧结构和接线端子的安装位，三相的进线、出线接线端都采用了折弯成型的铜排结构，铜排末端做了标准的接线鼻安装孔，每个铜排和绕组引出端的连接位置都套了黑色的绝缘热缩管，既避免不同相铜排之间的短接风险，也能防止安装检修时人员误触带电部位。铜排的伸出长度、折弯角度都按照实际接线工艺做了预留，安装时不需要额外对铜排进行二次折弯就能完成接线，能减少现场装配的工作量。

　　底部的安装底板采用折弯成型的钢板结构，三个绕组的下方都做了三角加强筋的支撑结构，提升底板的整体刚性，避免电抗器自重导致底板变形。底板两端的安装折边开了长圆形的安装孔，这类长孔设计能抵消柜内安装梁的孔位加工误差，安装时可以在小范围内调整电抗器的固定位置，降低对安装梁加工精度的要求。从安装边界来看，建模时已经预留了足够的安全间隙：绕组外侧到相邻元件的最小距离满足低压电气设备的电气间隙要求，接线铜排的上方预留了电缆弯曲的空间，底部和安装面之间留了散热间隙，保证电抗器运行时的热量能通过空气对流散出，不会因为热量堆积导致绕组温升过高。

　　从实际用途来看，这类电抗器串接在三相交流电机的进线回路中，主要作用是抑制回路中的高次谐波，减少变频设备或是电机启停时对电网的谐波污染，同时也能限制电机启动时的冲击电流，保护回路中的断路器、接触器等元件不受大电流冲击损坏，还能平滑输入电机的电流波形，降低电机的电磁噪声和振动，延长电机的使用寿命。在做变频柜、软启动柜的三维布局时，这类电抗器通常会安装在柜内下部的安装梁上，靠近进线端的位置，减少进线电缆的长度，同时要和发热量大的制动电阻、可控硅组件保持足够的距离，避免额外的热辐射影响电抗器的使用寿命。

　　建模时的细节处理也贴合实际生产的装配逻辑：铁芯组件和上方金属座的连接螺栓位置、绝缘端盖和绕组的配合公差、铜排和绕组引出端的连接位置都做了准确的还原，不是简化的外观模型，不管是用来做柜内布局的干涉检查，还是用来做电气安装的工艺模拟，都能直接使用，不需要再额外调整结构细节。很多网上的同类模型都把铜排的接线方向、安装孔的位置做的和实际产品不符，用这类模型做布局很容易给后续生产造成误导，这个模型的所有结构尺寸都参考了量产同规格电抗器的实际参数，安装孔距、铜排孔位、整体外形尺寸都和实物一致，能直接用于实际项目的设计工作。
