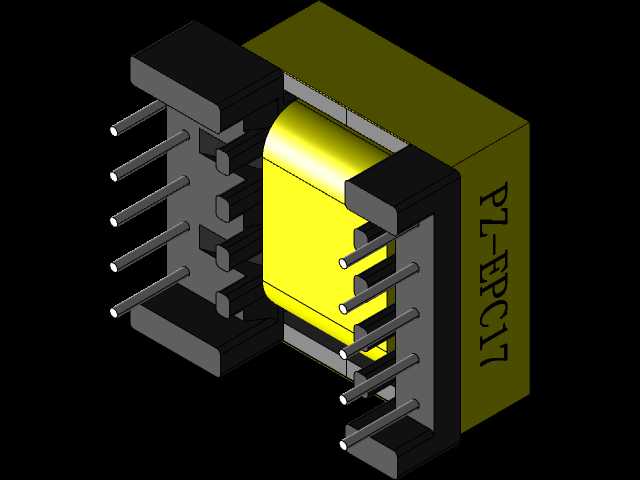

EPC17卧式5+5引脚贴片电源变压器结构

　　从结构设计逻辑来看，磁芯采用EPC型扁平锰锌铁氧体磁芯，相比常规EE型磁芯，EPC磁芯的中柱为圆弧过渡结构，在同等有效截面积下能压缩整体高度，同时降低磁芯边角的漏磁集中问题，磁芯组装后通过外围包胶固定，保证磁芯结合面的气隙稳定，避免生产运输过程中磁芯错位导致的电感量偏移。绕组部分采用多层绝缘线绕制结构，初次级绕组之间设置满足安规要求的绝缘隔离层，爬电距离与电气间隙符合小功率电源的安规设计要求，绕组出线直接卡入骨架的引脚卡槽内，通过焊锡与引脚实现可靠电气连接，避免传统飞线结构在贴片焊接时出现的引脚偏移、虚焊问题。这款EPC17规格的5+5引脚卧式贴片变压器，是面向小功率开关电源场景开发的磁性功率器件，日常在消费类电源适配器、工控板卡辅助供电、小型通讯模块电源、LED驱动电源这类对安装高度有严格限制的板级电路中应用较多，核心作用是实现高频开关回路的能量传递、输入输出电气隔离、电压等级匹配，相比传统直插变压器，卧式贴片的结构更适配SMT回流焊生产工艺，能大幅降低板级组装的人工插件成本，提升整线生产效率。

　　骨架采用耐高温LCP工程塑料注塑成型，耐回流焊高温能力满足无铅焊接的温度曲线要求，不会出现过炉后骨架变形、引脚移位的问题，骨架两侧的挡墙结构一方面可以约束绕组的绕制边界，避免绕组超出磁芯安装空间导致组装干涉，另一方面可以增加初次级绕组之间的爬电距离，提升绝缘可靠性。引脚采用5+5对称排布的卧式贴片结构，引脚间距符合常规SMD器件的焊盘设计规范，引脚伸出骨架底部的高度经过严格管控，保证焊接时焊锡能均匀浸润引脚与PCB焊盘，同时避免引脚过高导致器件贴装时倾斜，引脚材质采用镀锡铜包钢线，既有足够的机械强度支撑器件本体，又有良好的可焊性，能适应不同品牌焊锡的焊接工艺。

　　从安装边界来看，这款变压器的本体长度、宽度、高度都控制在小功率板卡的常规器件安装空间范围内，器件底部与PCB表面预留了足够的清洗间隙，方便板卡过波峰焊或回流焊后的助焊剂残留清洗，避免长期使用后助焊剂残留导致的绝缘性能下降。磁芯侧面预留了印字区域，可标注器件型号、绕组极性等生产标识，方便生产过程中的物料核对与极性校验，避免组装时出现绕组极性接反的问题。在实际选型应用中，这款变压器的功率覆盖范围适配3W到7W的小功率开关电源方案，工作频率覆盖常见的50kHz到200kHz开关频率范围，漏感控制在初级电感量的一定比例范围内，能有效降低开关管的电压尖峰，减少外围吸收电路的损耗，提升电源整体转换效率。

　　设计建模过程中，需要重点管控磁芯与骨架的配合公差，磁芯中柱与骨架中孔的单边间隙控制在合理范围内，既保证磁芯能顺利组装到位，又避免间隙过大导致磁芯松动产生工作噪音；引脚的位置度公差需要严格控制，保证所有引脚共面度满足SMT贴装要求，避免出现个别引脚虚焊的问题；绕组的绕制宽度不能超过骨架挡墙的限位，否则会导致磁芯组装时压破绕组绝缘层，出现初次级短路的致命缺陷。另外，磁芯组装后的气隙大小直接影响初级电感量的一致性，建模时需要预留出气隙研磨的公差空间，保证批量生产时电感量的离散性控制在设计允许范围内，避免不同批次器件的电源环路稳定性出现差异。
