汽车发动机节温器壳体盖三维结构设计

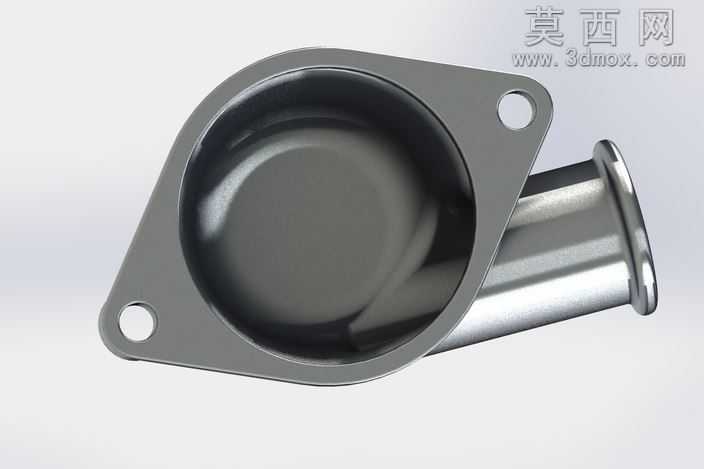

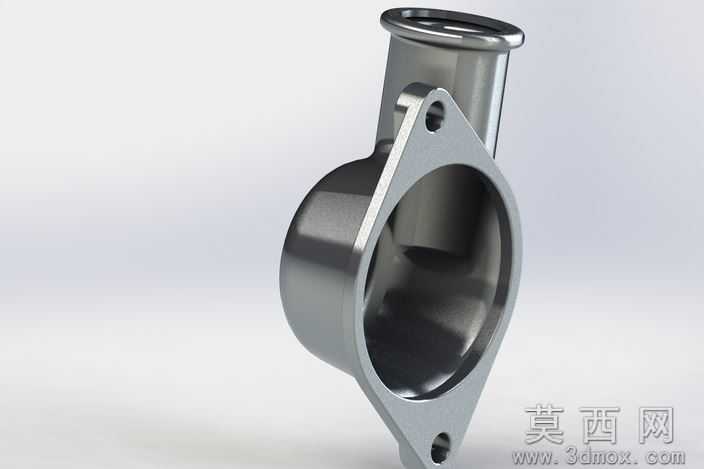

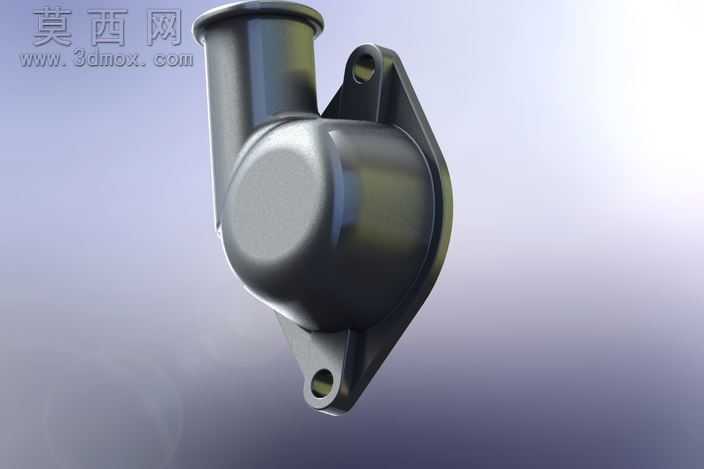

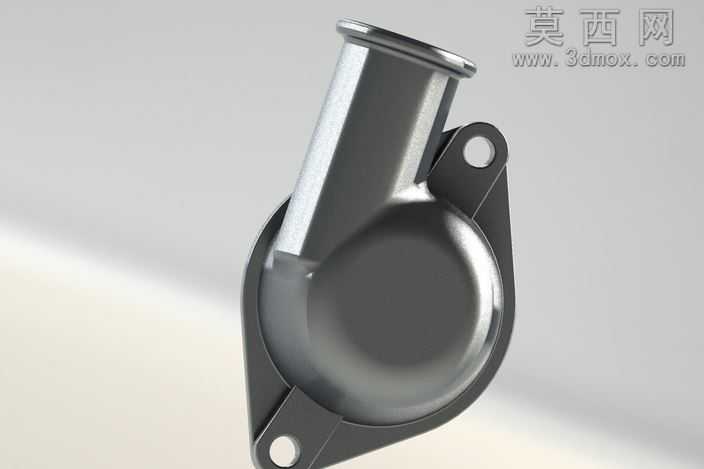

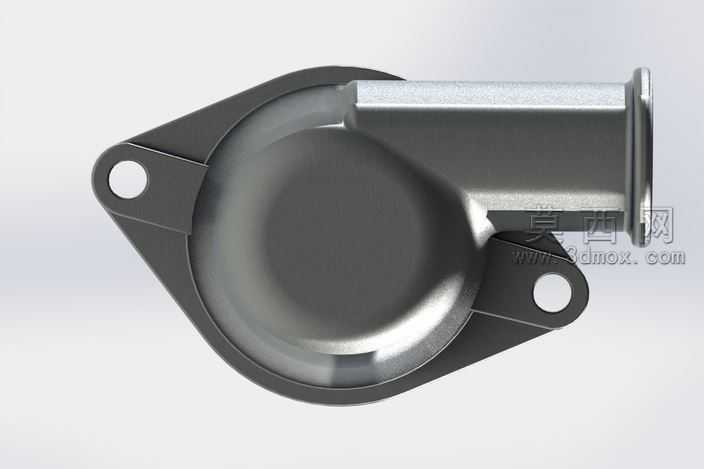

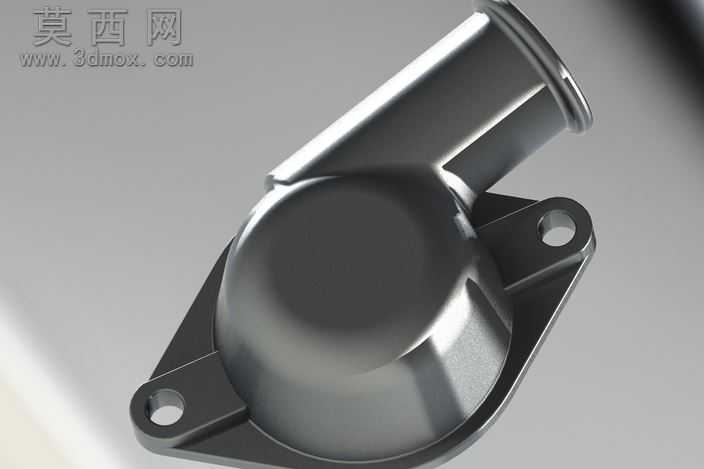

本作品为汽车发动机冷却系统核心配套构件节温器壳体盖的三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械零件设计的公差配合与装配逻辑开展。建模初期先梳理节温器壳体盖的功能需求：该构件需要密封节温器安装腔、衔接冷却循环管路、提供稳定的安装固定点位，因此首先绘制二维草绘截面，精准定位主体腔室的回转中心、侧出管路的倾斜角度、两侧安装耳的孔位中心距，确保所有基准尺寸匹配发动机缸盖的对应安装位。主体结构建模采用回转加拉伸切除的组合方式，先构建半球形的主腔室外壳，保证腔室内部有足够空间容纳节温器阀芯的升降行程，壁厚按照汽车零部件的耐压要求设置为均匀的2.5mm，避免应力集中导致的开裂风险；侧出管路采用带拔模角度的拉伸特征制作，管路端部做卷边加厚处理，提升与橡胶冷却水管连接后的密封可靠性与抗拔脱能力。两侧的安装固定耳采用拉伸凸台特征制作，耳片与主体腔室的衔接位置做R3的圆角过渡，消除直角连接处的应力集中隐患，安装孔位内嵌铜套安装位的预留结构，方便后续压装耐磨衬套，避免反复拆装造成的螺纹滑牙或孔位磨损。材质与渲染阶段，选用压铸铝合金作为零件的模拟材质，调整材质参数还原铝合金压铸件的哑光金属质感，添加细微的颗粒纹理模拟实际生产中的喷砂表面处理效果，场景内设置三点布光，主光从侧上方打亮主体曲面，突出壳体盖的曲面流畅度与结构轮廓，辅光弱化暗部死黑，补光勾勒安装耳与管路的边缘细节，渲染输出的效果图清晰展现零件的结构特征与外观质感。建模过程中对所有配合面做了公差预留，安装孔位的位置度公差控制在0.1mm以内，管路接口的同轴度公差符合汽车冷却系统的行业标准，同时对零件做了轻量化的结构优化，在保证结构强度的前提下削减了非受力位置的多余壁厚，降低零件的整体重量，适配汽车轻量化的设计趋势。整个模型的特征树逻辑清晰，所有参数均可编辑调整，可直接用于后续的工程图导出、模流分析以及数控加工编程，具备较高的实际生产参考价值。
