星型五缸径向活塞动力组件结构设计

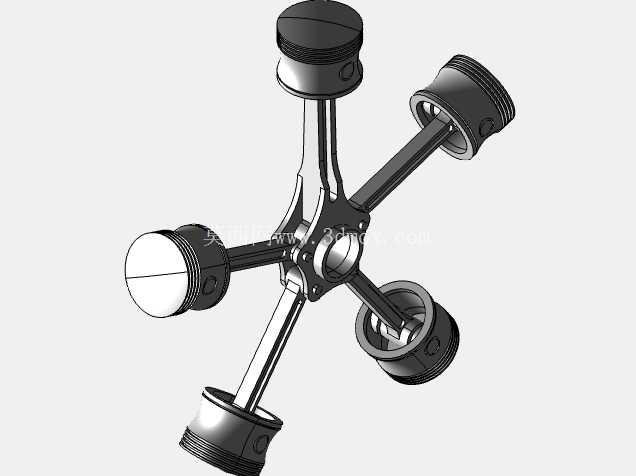

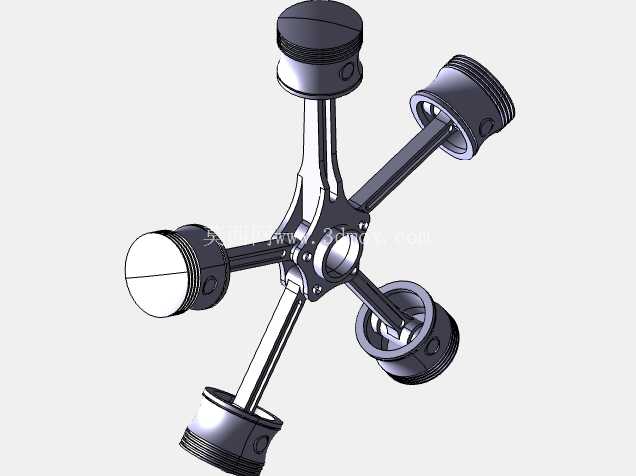

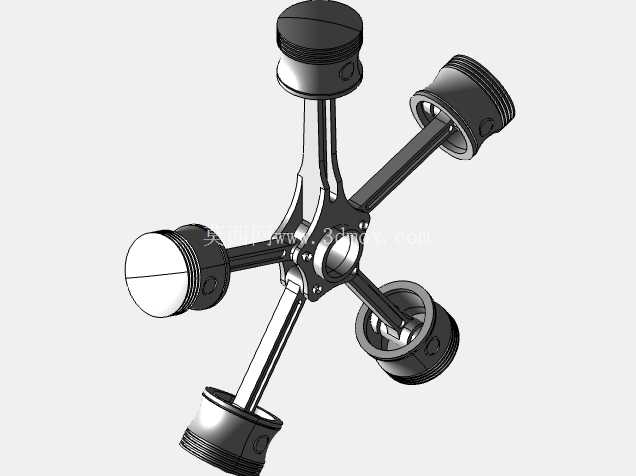

　　这套径向排布的活塞连杆组件，是星型活塞式动力单元的核心运动总成，早年广泛应用在轻型通航飞机、早期竞速摩托车以及小型固定式动力机组上，相比直列、V型排布的动力结构，同排量下径向布局能大幅缩短曲轴的轴向长度，让整机的重心更集中在曲轴中心位置，对于需要紧凑动力舱的轻型飞行器来说，这种布局能有效降低机头段的结构重量占比，提升整机的配重平衡表现。从结构设计逻辑来看，五组活塞连杆围绕中心曲柄做圆周均布，相邻气缸的中心夹角为72度，这种排布方式能让动力输出的脉冲更均匀，每转动72度就有一个气缸进入做功行程，相比四缸直列结构180度的做功间隔，曲轴转动时的扭矩波动更小，不需要额外加装大质量的飞轮就能获得相对平顺的动力输出，对于轻量化要求极高的航空场景来说，能省去不少不必要的结构重量。

　　在实际功能实现上，每一组活塞都通过分体式连杆与中心曲柄销连接，其中主连杆直接与曲柄销铰接，其余四组副连杆通过铰接销固定在主连杆的大端凸台上，这种结构能保证所有活塞的运动行程完全一致，避免不同气缸的压缩比出现偏差，同时也能减少多连杆并列排布时的轴向尺寸累加，让整个曲柄连杆机构的厚度控制在最小范围。设计过程中需要重点关注活塞销与连杆小头的配合间隙，以及连杆大端与曲柄销的润滑路径，由于星型布局的气缸呈放射状分布，下部气缸的润滑油容易在重力作用下渗入燃烧室，因此在活塞环组的设计上，除了常规的气环密封之外，还需要设置两道刮油环，将缸壁上多余的润滑油刮回曲轴箱，避免出现烧机油的情况。

　　从安装边界来看，整个组件的径向最大尺寸由活塞处于下止点时的外端轮廓决定，中心曲柄的安装轴径需要匹配动力输出端的连接法兰，轴向定位依靠曲柄两端的轴承座实现，安装时需要保证每一组连杆的轴向间隙在0.1到0.2毫米之间，避免热机状态下连杆受热膨胀出现卡滞。活塞的裙部设计为微椭圆型，在冷态下活塞销方向的直径略小于垂直于活塞销方向的直径，当发动机工作温度升高后，活塞销座位置的热膨胀量更大，能让活塞裙部的轮廓趋近正圆，保证与缸壁的配合间隙均匀，减少敲缸和偏磨的概率。

　　在实际应用场景中，这类星型动力组件的维护便利性比直列结构更好，拆除气缸盖之后就能直接对活塞和气门结构进行检修，不需要拆解整个动力总成的侧盖，对于野外作业的小型动力设备来说，能大幅降低现场维护的难度。设计时还需要考虑曲柄的动平衡调校，由于五组活塞连杆的质量完全一致，围绕中心呈对称分布，曲柄本身只需要在配重块位置做少量的去重处理，就能达到很高的动平衡精度，高转速运行时的振动水平远低于同排量的单缸或双缸动力结构。这套组件的所有运动副都采用压力润滑与飞溅润滑结合的方式，曲轴转动时将润滑油甩到缸壁和连杆铰接位置，满足高转速下的润滑需求，同时中心曲柄的油道会将压力润滑油输送到连杆大端的轴承位置，避免高负荷下出现轴承烧蚀的问题。
