符合DIN444标准的铰接吊环螺栓结构

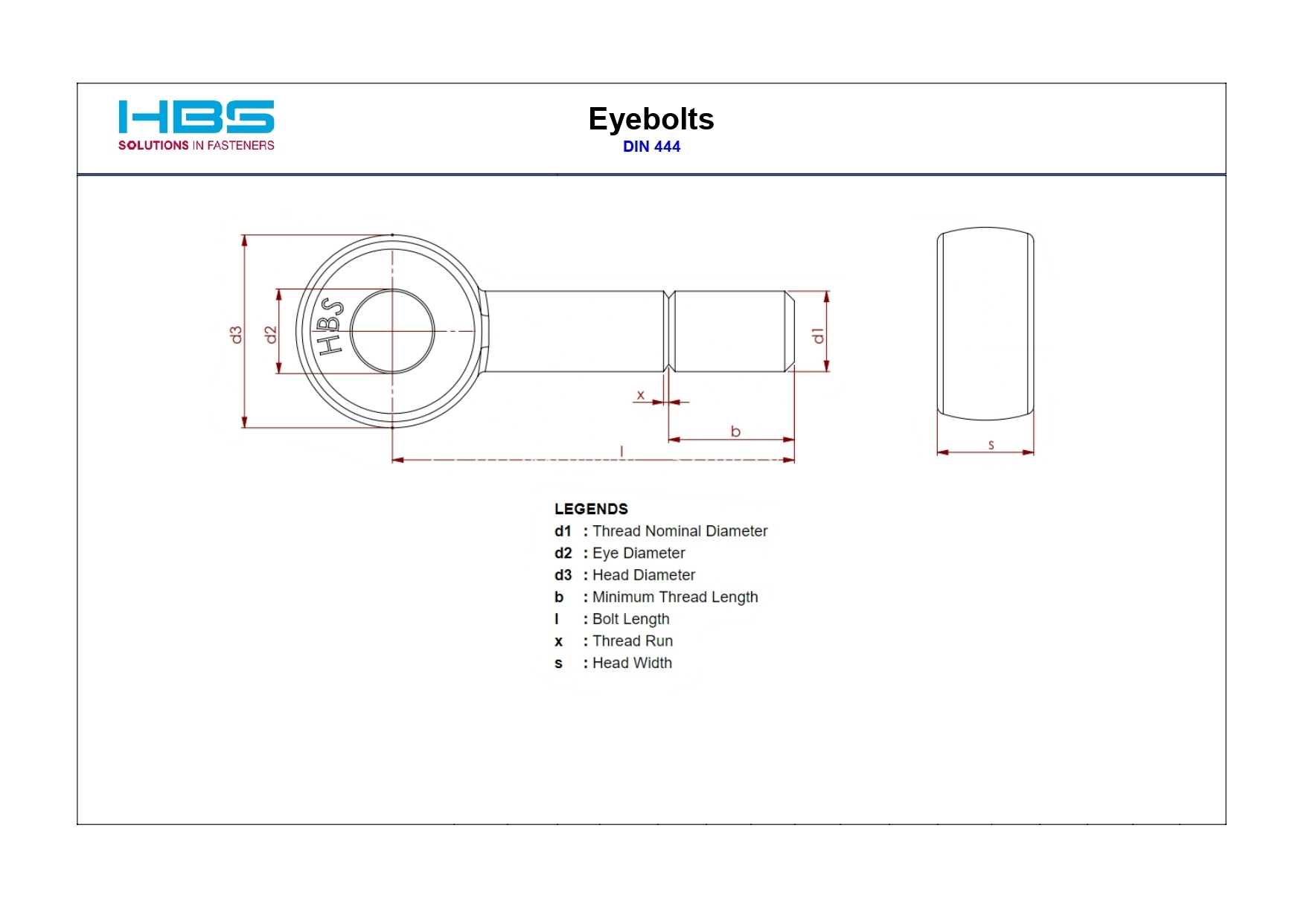

　　在起重吊装、工装夹具铰接、设备可拆卸连接的各类工程场景里，这类带环形头部的螺栓是非常常见的受力连接件，和普通外六角螺栓的受力逻辑完全不同，普通螺栓主要承担轴向锁紧的预紧力，而这类吊环结构的螺栓，除了轴向拉力之外，更多时候需要承受横向的铰接摆动力、斜向的起吊拉力，甚至是小角度范围内的反复交变载荷，所以在结构设计的时候，首先要规避普通螺栓的应力集中缺陷。从结构上看，这款螺栓的头部是整圆环形结构，内环是光滑的通孔，这个孔不是用来穿内六角扳手或者拧转工具的，而是用来连接卸扣、销轴、吊绳连接件的铰接孔，孔壁的粗糙度、圆度直接影响铰接副的磨损速度，如果孔壁加工粗糙，在反复摆动的过程中会快速磨出凹痕，产生应力集中点，大幅降低断裂载荷阈值。

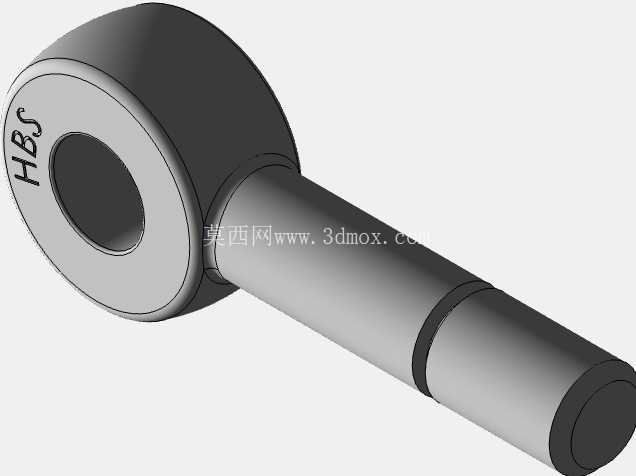

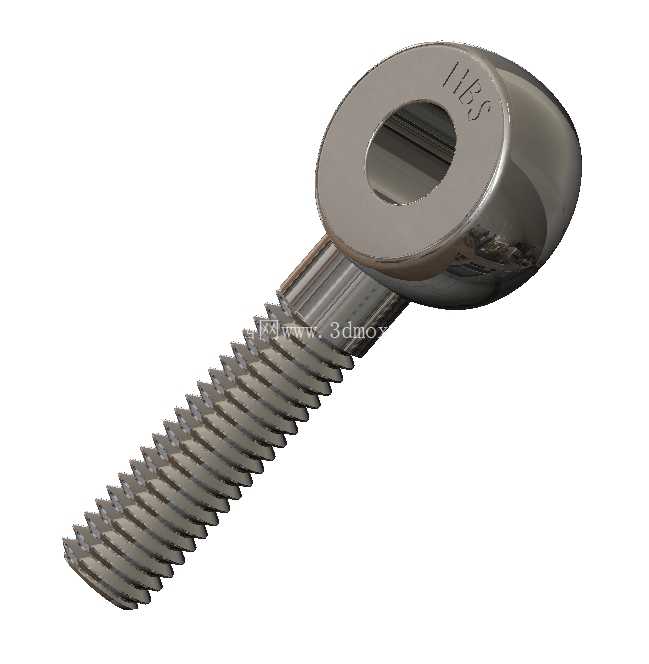

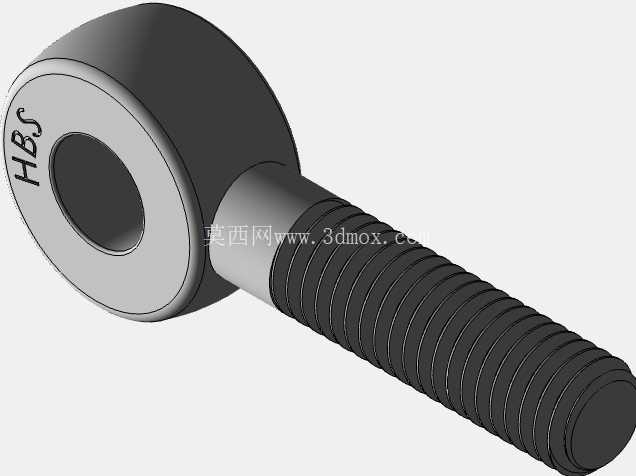

　　头部和杆部的过渡位置没有做尖锐直角，而是采用了大圆角过渡结构，这是整个零件受力最核心的优化点——很多自制的非标吊环螺栓就是因为头部和杆部直接直角衔接，在起吊受拉的时候，过渡位置的应力集中系数能达到3以上，很容易在受冲击载荷的时候从根部直接断裂，按照标准设计的大圆角过渡，能把这个位置的应力集中系数降到1.2以内，大幅提升动载下的安全性能。杆部的结构做了分段设计，靠近头部的一段是光杆结构，直径和螺纹大径保持一致，这段光杆的作用是在铰接安装的时候作为定位轴段使用，比如穿过两个连接板的安装孔之后，光杆段和孔壁配合，承担横向的剪切力，避免螺纹直接受剪——要知道螺纹牙型的位置是截面突变的，抗剪切能力远不如同直径的光杆段，要是让螺纹段直接穿在铰接孔里受剪，几次载荷循环之后就会把螺纹牙压溃，导致连接松旷甚至断裂。杆部末端的螺纹段是标准的公制外螺纹，螺纹收尾的位置也做了退刀槽和过渡圆角，避免螺纹收尾处的不完整牙型成为应力断裂的起始点。从安装边界来看，这类螺栓的安装空间需要预留足够的环形头部操作空间，头部的外圆直径比杆部大出近一倍，所以在设计安装板的开孔时，不能只考虑杆部的穿过间隙，还要考虑头部的沉台或者避让空间，如果是需要螺栓头部埋入安装面的场景，沉台的直径要比头部外圆大2-3mm，深度要和头部厚度匹配，保证安装之后头部不会突出安装面干涉其他部件。铰接孔的配合间隙一般选H11/h11的间隙配合，既保证销轴或者卸扣能顺利穿入，又不会因为间隙过大导致吊装的时候产生额外的冲击载荷。

　　在实际选型的时候，首先要核算额定载荷，不能只看螺纹直径来判断承重，因为吊环螺栓的载荷和受力角度关系极大，当拉力方向和螺栓轴线完全重合的时候，额定载荷是最大值，一旦拉力方向出现角度，比如斜向30度起吊，额定载荷会下降40%以上，如果是横向垂直于螺栓轴线受拉，载荷甚至只有轴向额定值的25%，所以在结构设计的时候，要尽量保证螺栓受纯轴向拉力，避免大角度斜拉。另外这类螺栓不适合用在高频反复摆动的铰接位置长期工作，如果是长期做铰接轴使用，需要在铰接孔内加装铜套或者自润滑衬套，降低孔壁的磨损速度，还要定期检查过渡圆角位置有没有出现疲劳裂纹，尤其是在承受冲击载荷的工况下，每次使用前都要排查表面的损伤。建模的时候要注意几个容易出错的细节：头部环形的内孔和外圆要保证同轴度，不然安装之后会出现偏载，杆部和头部的垂直度公差要控制在0.1mm以内，不然锁紧之后螺纹会出现别劲的情况，导致预紧力达不到设计要求；螺纹段的长度要根据连接的板厚来匹配，拧紧之后要保证至少有2-3个螺纹牙露出螺母，不能让螺纹末端和螺母齐平，避免螺纹滑牙；头部的侧面不需要做扳手方结构，因为这类螺栓安装的时候是通过杆部末端的方颈或者扳手位来拧转，不能直接掰动环形头部来拧紧，不然会导致头部变形，破坏内孔的圆度。

　　在起重设备的吊点设计、模具的起吊孔安装、大型钣金箱体的搬运吊点、工装夹具的快速铰接结构里，这类标准件的应用非常普遍，相比焊接式的吊耳，这种螺纹连接的吊环螺栓可以随时拆卸更换，不会在设备表面留下焊接疤痕，也不需要做焊后探伤，安装效率更高，而且标准件的力学性能经过统一的热处理和载荷测试，可靠性比现场自制的焊接吊耳更稳定。需要注意的是，这类螺栓不能经过焊接改装，一旦焊接加热之后，材料的热处理组织会被破坏，强度会大幅下降，也不能在螺栓上打孔、切削减重，任何截面的削弱都会直接导致承载能力的断崖式下跌。在做三维装配的时候，要模拟实际的受力摆动角度，检查环形头部在最大摆动角度下会不会和周边的零部件产生干涉，很多设计人员在建模的时候只考虑静态安装位置，忽略了起吊过程中吊绳摆动的空间，导致实际吊装的时候吊环头部和设备外壳磕碰，刮伤表面涂层甚至别弯螺栓杆部。
