DIN909带锥管螺纹六角头管塞结构设计

　　在液压站油路布设、气动系统管路排布、工业流体输送管线的末端预留口、设备检修旁通口位置，经常需要用到可靠的封堵元件来阻断介质泄漏，DIN909标准的带锥形管螺纹六角头管塞就是这类场景下应用极广的封堵零件。这类管塞的核心密封逻辑依托锥管螺纹的自身特性，螺纹牙型带有1:16的锥度，随着拧入深度增加，内外螺纹的牙侧会逐步挤紧形成过盈配合，不需要额外加装密封垫片就能实现可靠的静密封，适配油压、气压、低压输水等多种介质工况，在机床润滑系统、工程机械液压回路、车间压缩空气管网里都能见到它的身影。

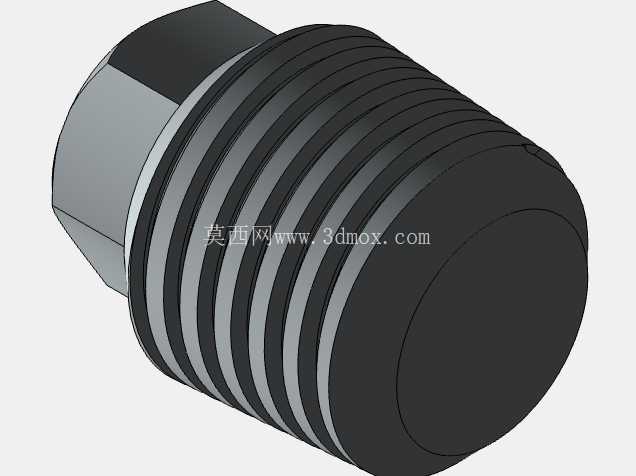

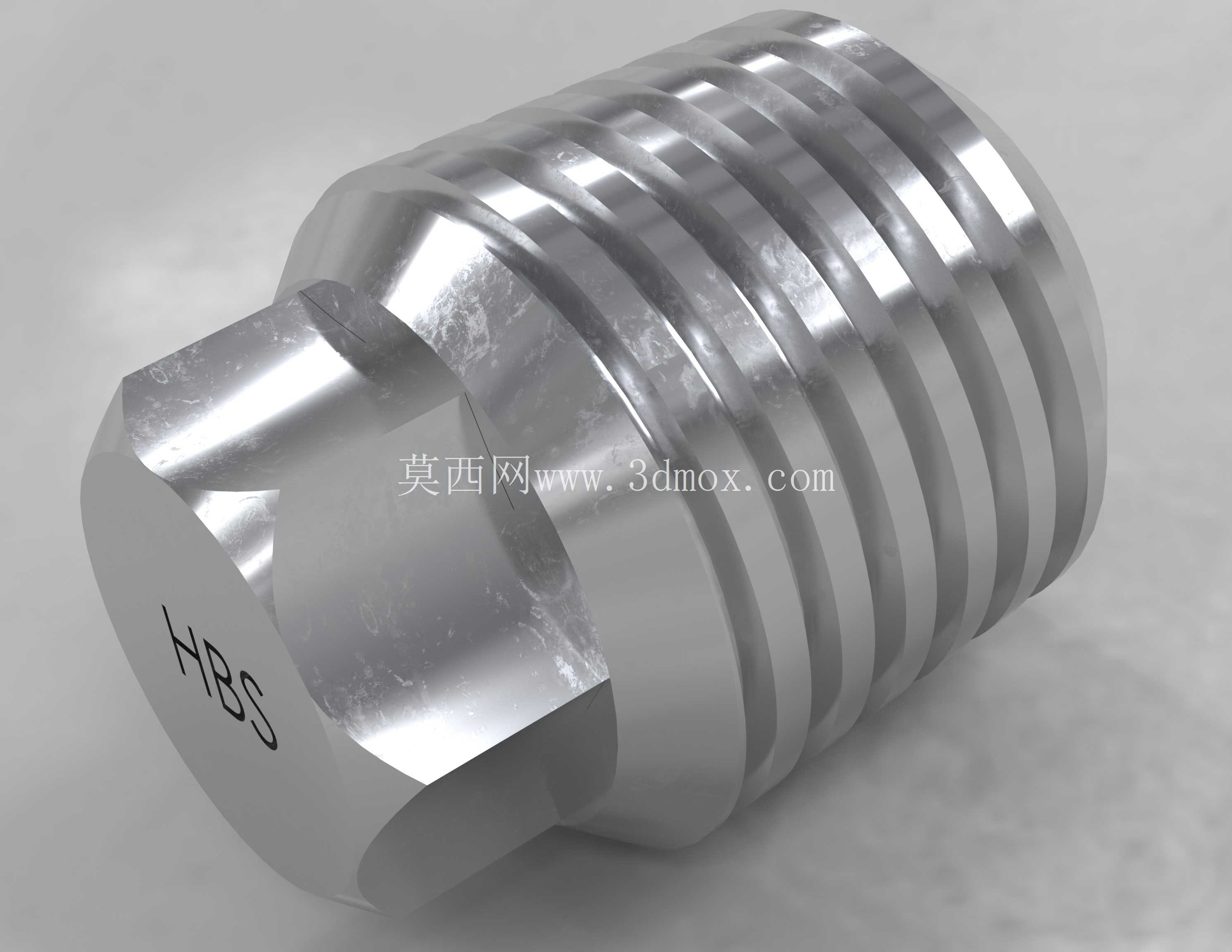

　　从结构设计角度看，这款管塞的头部采用标准外六角造型，匹配常规开口扳手、套筒扳手的施力需求，六角对边尺寸严格遵循德标公差要求，既保证扳手卡合时不会出现打滑脱边，也控制了头部外接圆尺寸，避免相邻管路接头安装时出现空间干涉。头部端面开有一字槽，除了适配扳手拧动外，在空间狭窄、常规扳手无法垂直伸入的安装位置，可以用一字螺丝刀进行辅助拧入，兼顾了不同安装场景下的操作便利性，端面上的标识区域可以直接压印材质等级、压力等级标记，方便现场检修时快速识别零件参数。

　　螺纹段的设计是整个管塞的核心，锥管螺纹的大径、中径、小径沿轴向呈固定比例收敛，牙顶和牙底带有微小的圆弧过渡，既减少拧入时的应力集中，也能让螺纹配合面的接触更均匀。设计建模时需要严格控制螺纹的有效长度，过长的螺纹段会导致拧入时胀裂管路内螺纹孔，尤其是在铸铁、铸铝这类脆性材质的阀块、泵体上，螺纹有效拧入深度控制在3-5个牙距就能满足常规16bar以下工况的密封需求，过短则会导致密封比压不足，出现介质渗漏。螺纹起始端做了45度倒角引导，安装时可以快速对准内螺纹口，避免错牙导致的螺纹牙型损坏。

　　安装边界方面，这类管塞适配的内螺纹孔需要提前加工出对应的锥度，孔口位置要做1x45度的倒角，去除钻孔和攻丝产生的飞边毛刺，避免飞边在拧入过程中刮伤螺纹牙型影响密封效果。在高压工况使用时，可以在螺纹段缠绕少量聚四氟乙烯生料带，或者涂抹少量螺纹密封胶，进一步填补螺纹配合面的微观间隙，提升密封可靠性。建模过程中需要注意六角头部和螺纹段的同轴度公差，控制在0.1mm以内，避免拧入后头部偏斜，影响相邻元件的安装。头部和螺纹衔接的位置做了退刀槽设计，既方便螺纹加工时的退刀操作，也能让管塞拧到底时端面和安装面贴合，避免出现虚拧的情况。

　　从实际选型角度看，不同公称通径的管塞对应不同的六角对边尺寸和螺纹长度，小通径的管塞多用于仪表引压口、小型气动元件的气口封堵，大通径的管塞则用于大型管路的末端封堵、设备放油口的堵头。材质选择上，常规工况用碳钢镀锌处理就能满足防锈和强度需求，腐蚀介质工况可以选用黄铜或者不锈钢材质，不同材质的管塞强度差异较大，建模时需要根据所选材质调整头部厚度和螺纹牙的受力截面，保证额定压力下不会出现头部断裂或者螺纹滑牙的情况。在做三维装配校核时，要预留出扳手操作的空间，六角头部周围至少要留出相当于扳手厚度的操作间隙，避免现场安装时扳手无法卡入，导致装配效率下降。
