DIN7604-A圆柱螺纹六边形头管塞

　　在液压站油路集成块的工艺孔封堵场景中，这类外六角圆柱螺纹管塞是应用频率极高的密封连接件，日常做液压系统维保、油路改造时，经常会碰到集成块上预留的测压口、工艺流道孔需要封堵，选对管塞的结构形式直接决定了油路长期运行的密封可靠性，不会出现渗漏泄压的问题。这款管塞采用外六角驱动结构，和内六角堵头相比，它的拧紧受力面在外侧，安装时可以用普通开口扳手、套筒扳手直接操作，哪怕是安装位置周围空间局促，扳手的摆角空间不足15度，也能通过棘轮套筒完成拧紧作业，不需要专门准备内六角扳手，现场装配的适配性更强，尤其是在重型工程机械的液压阀组检修现场，工人带的工具种类有限，外六角结构的通用装配优势会非常明显。它的螺纹段采用圆柱管螺纹设计，和锥螺纹管塞的密封逻辑不同，圆柱螺纹本身不具备密封作用，装配时需要在螺纹段缠绕聚四氟乙烯生料带，或是配合铜质、丁腈橡胶密封垫圈使用，密封压力等级可以稳定达到16MPa以上，足够覆盖常规中低压液压系统、气动回路、低压润滑管路的封堵需求，而且圆柱螺纹的加工同轴度更容易控制，拧紧时不会出现锥螺纹那种越拧越偏、螺纹咬合应力不均的问题，反复拆装3到5次也不会出现螺纹滑牙、密封失效的情况，适合需要定期拆开清理油路、更换检测元件的工位。

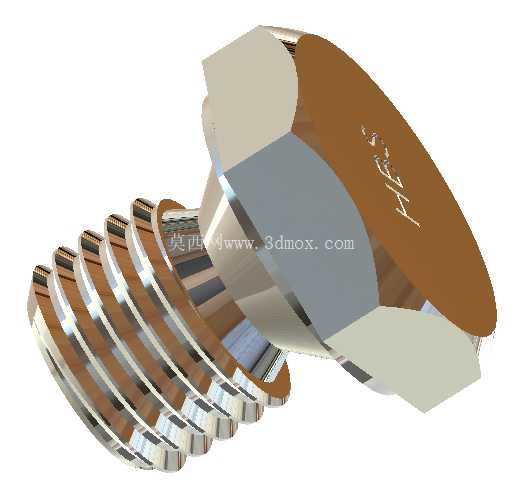

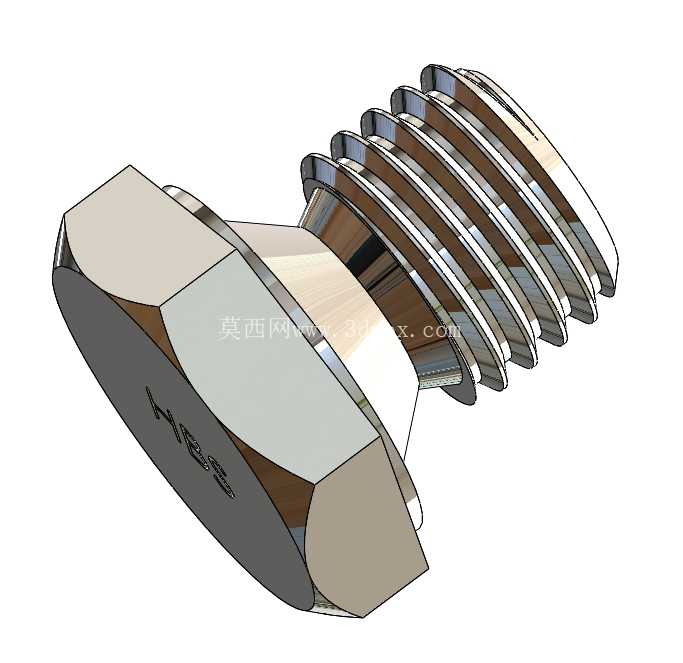

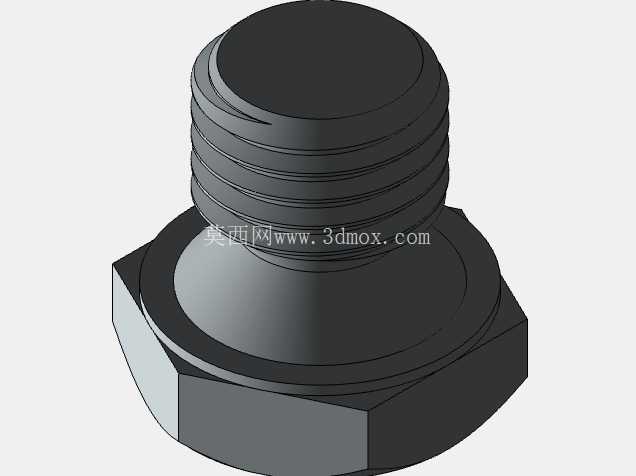

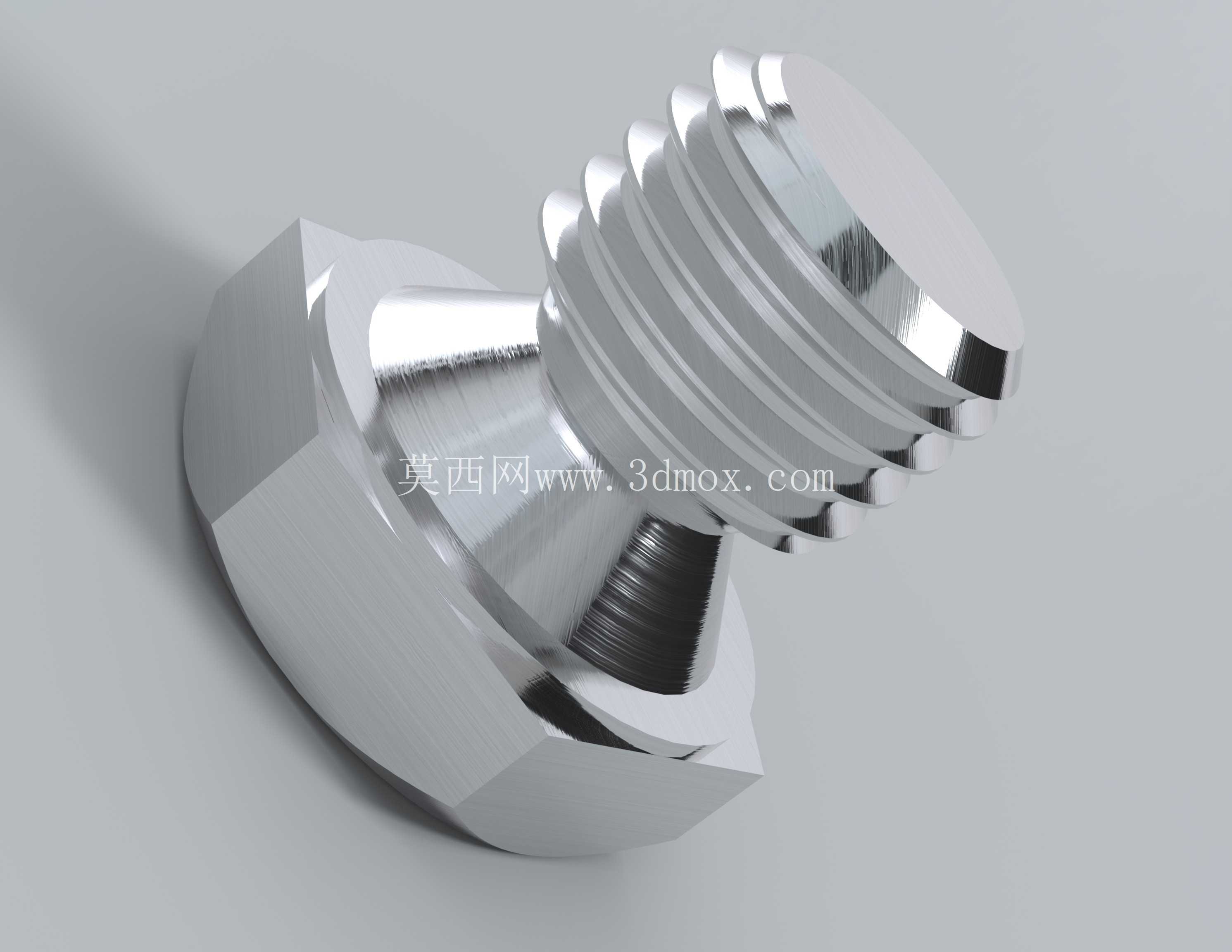

　　从结构设计细节来看，六角头和螺纹段之间做了锥形过渡颈，这个结构不是随意设计的，一方面可以降低六角头根部的应力集中系数，当管塞承受管路内的流体压力冲击时，应力不会集中在头杆结合的直角位置，避免长期受交变压力出现根部断裂的问题；另一方面锥形过渡面可以在拧紧时给密封垫圈提供均匀的压紧力，不会因为垫圈受压不均出现局部渗漏。螺纹段的末端做了45度倒角引导，安装时可以顺利对准螺纹孔，不会因为螺纹端部的毛刺刮伤内螺纹的牙型，也能避免生料带被螺纹端部刮蹭脱落掉入油路，造成节流孔堵塞的故障。

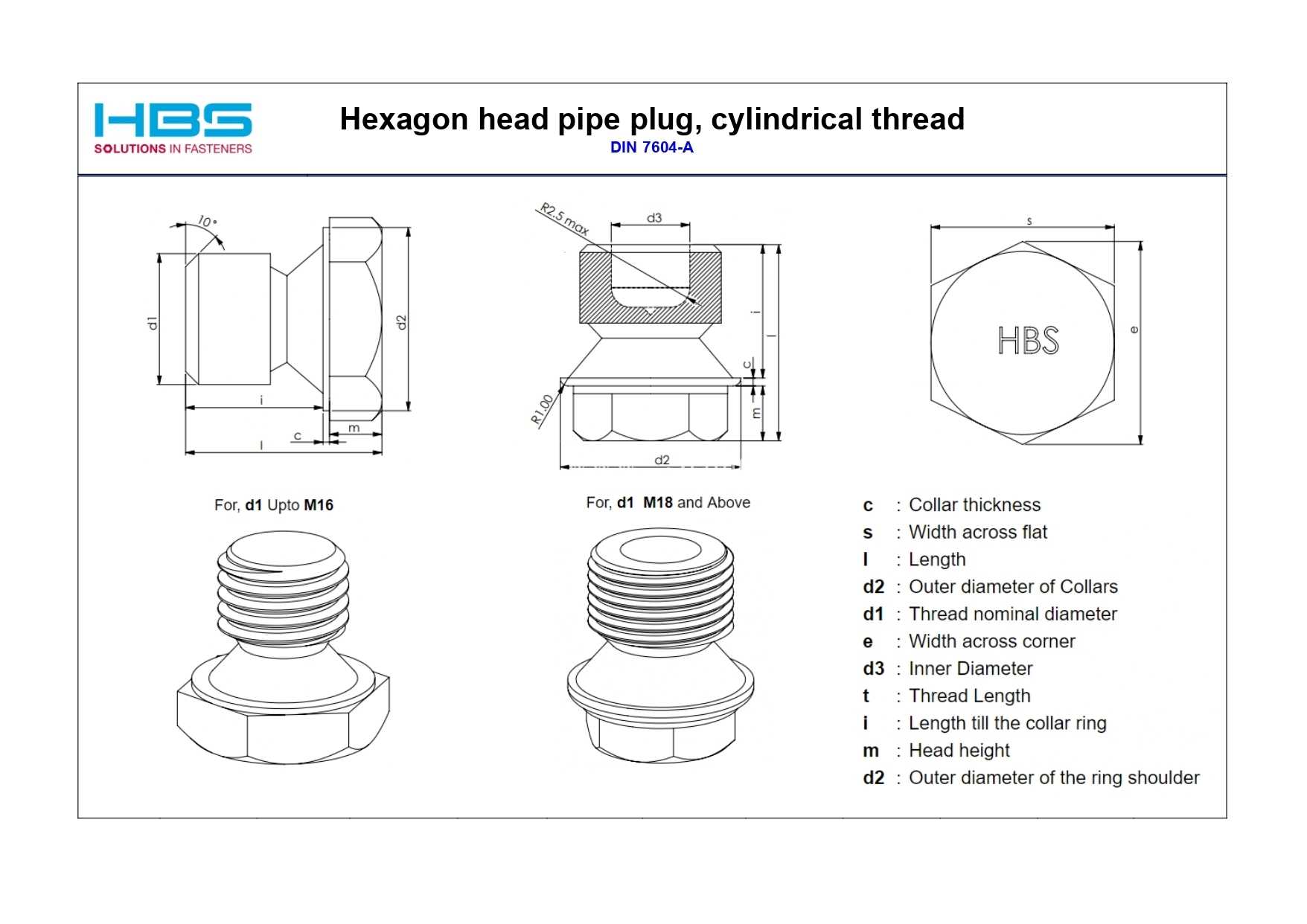

　　做三维建模的时候，要重点控制几个关键尺寸的公差：首先是六角头的对边尺寸，要严格对应标准扳手的开口尺寸，公差控制在h12级别，避免出现扳手卡不住、打滑磨圆六角棱边的问题；然后是螺纹段的大径、中径公差，要符合圆柱管螺纹的标准公差要求，中径公差过大会导致螺纹配合间隙过大，密封难度提升，公差过小则会出现拧入困难、螺纹咬死的问题；还有六角头的厚度，要保证足够的受力强度，按照标准值设计的话，拧紧到推荐扭矩时不会出现六角头变形、断裂的情况。安装边界方面，这类管塞的六角头外接圆直径比螺纹大径大出30%左右，设计安装孔位的时候，要在孔周围留出至少等于六角头外接圆直径的操作空间，要是周围有凸起的阀块棱边、其他管路接头，要提前核算扳手的活动空间，避免出现装配时扳手放不进去的问题。螺纹孔的加工深度要比管塞的螺纹拧入深度深2到3个螺距，给管塞末端留出足够的容纳空间，也能储存少量螺纹啮合时挤出来的密封胶、生料带碎屑，不会出现管塞拧不到位、底部顶死的问题。

　　在气动系统的气路分配器封堵场景中，这类管塞也有大量应用，因为气动系统的工作压力普遍在0.8MPa以下，配合尼龙密封垫圈使用可以实现零泄漏，而且外六角结构在气路频繁拆装调整的场景下，比内六角堵头更不容易被拧坏，毕竟气动车间的工人经常会用活动扳手操作，内六角孔很容易被磨圆打滑，外六角的受力接触面积更大，抗打滑能力更强。在润滑系统的油路分配器上，这类管塞还可以用来预留后续加接润滑点的接口，平时用管塞封堵，后续需要新增润滑点位时，直接拆下管塞接上润滑油管即可，不需要重新在分配器上钻孔攻丝，大幅降低设备改造的工作量。建模过程中还要注意螺纹收尾的退刀槽结构，退刀槽的宽度和深度要符合机械加工的工艺要求，不能出现没有退刀槽、螺纹直接收尾在六角头根部的情况，否则实际加工时螺纹车刀会撞到六角头端面，无法加工出完整的有效螺纹，也会导致装配时密封垫圈无法贴紧密封面。六角头的棱边要做0.5到1毫米的倒角处理，一方面是去除加工毛刺，避免安装时划伤操作人员的手，另一方面也能提升零件的锻造工艺性，冷镦成型时金属材料更容易填充模具型腔，不会在棱边位置出现充不满、塌角的缺陷。
