DIN580标准全螺纹吊环螺栓结构设计

项目分类:通用五金配件 发布时间:2025-02-17 ID:939740
  • DIN580标准全螺纹吊环螺栓结构设计
  • DIN580标准全螺纹吊环螺栓结构设计
  • DIN580标准全螺纹吊环螺栓结构设计

  在重型设备吊装、模具转运、工业构件现场安装的场景里,吊点连接件的可靠性直接决定作业安全冗余,DIN580举眼螺栓作为成熟的标准吊点构件,其结构设计完全围绕吊装受力的全工况需求展开。从实际选型应用来看,这类吊环螺栓常被用在注塑模具模架的预设吊点、中型电机壳体的起吊位、钣金焊接机架的转运吊点上,区别于普通焊接吊耳,它可以根据吊装需求灵活拆装,在不需要长期保留吊点的设备外表面,不会额外突出结构干涉周边管线布局。

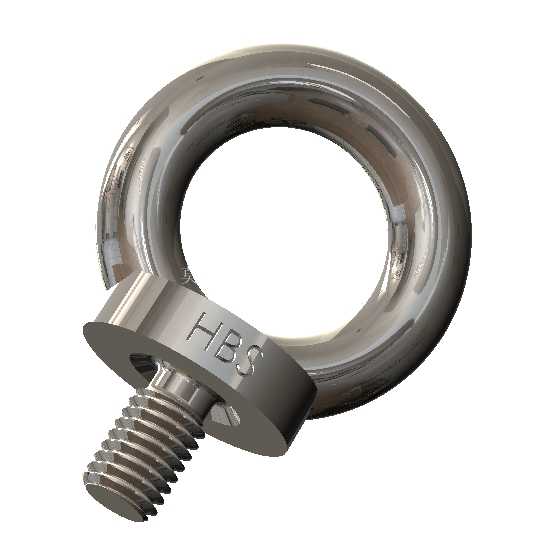

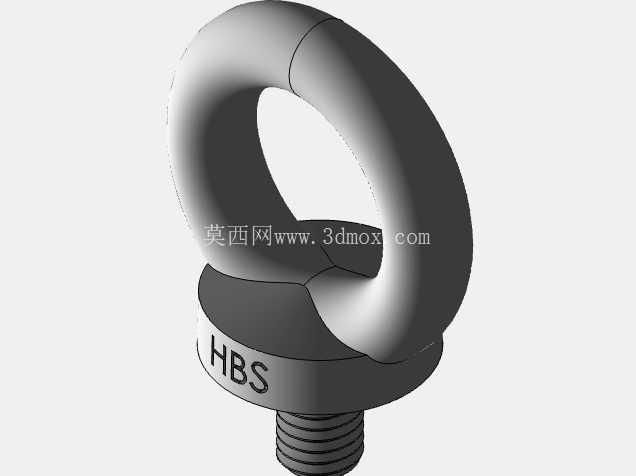

  从结构功能特性上看,该吊环采用一体式锻造环体与螺杆衔接结构,环部的圆弧过渡完全规避了直角应力集中问题,螺杆部分为全螺纹设计,相比半螺纹吊环,它的拧入深度可以根据被连接件的壁厚灵活调整,不需要额外搭配垫片调整拧入量,适配不同厚度的安装基体。环体内孔的尺寸设计兼顾了常见卸扣、吊装带的穿入需求,不会出现卸扣无法穿过或者间隙过大导致吊装时晃动量超标的问题,法兰台肩的设计在螺杆拧入到位后,台肩端面完全贴合被连接件表面,将吊装时的剪切力均匀分散到接触面上,避免螺纹根部直接承受径向剪切载荷。

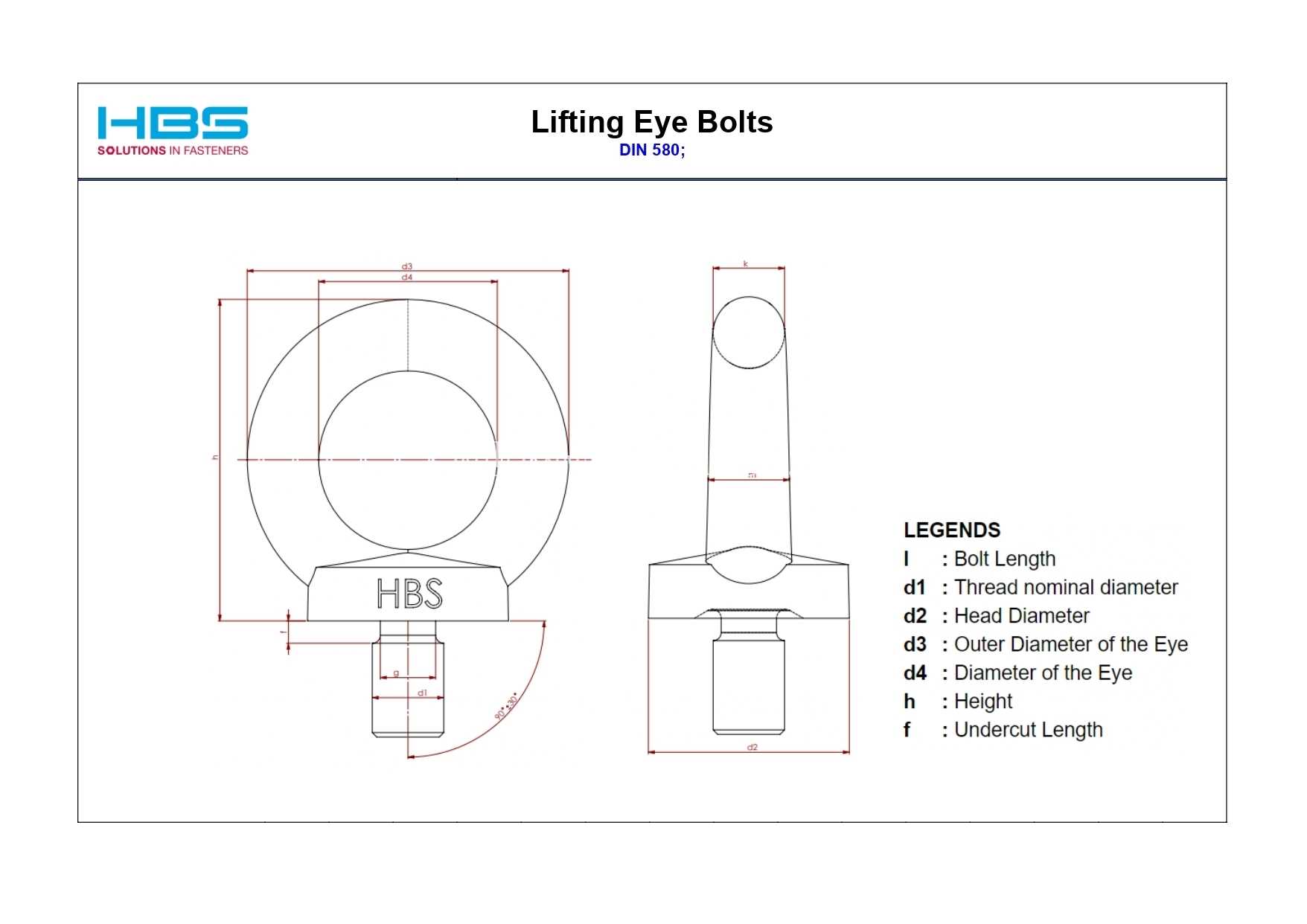

  设计这类标准件三维模型时,首先要还原标准里的受力结构细节,环体与螺杆衔接的位置要做足够的圆角过渡,不能为了建模省事做成直角衔接,实际加工中这个位置是锻造后强化处理的核心区域,建模时的圆角曲率要匹配标准里的应力分散要求。螺纹部分的建模要注意螺纹收尾的结构,不能把螺纹直接做到法兰台肩位置,要预留出标准规定的退刀结构,否则实际加工时会出现螺纹无法拧到底、台肩无法贴合安装面的问题。环部的截面是圆形截面,建模时要保证整个环体的截面直径一致,不能出现局部截面缩小的情况,那个位置是吊装受拉时的应力峰值区,截面尺寸偏差会直接降低额定载荷。

  关于安装边界与尺寸适配,这类吊环螺栓的螺纹规格覆盖公制、英制两个体系,选型时首先要确认被连接件的螺纹孔深度,全螺纹螺杆的拧入深度要达到螺纹公称直径的1.5倍以上,才能保证足够的螺纹啮合强度,避免吊装时螺纹滑牙脱出。安装时要保证台肩端面与安装面完全贴合,不能在台肩下方加倾斜垫片调整角度,否则环体受拉时会产生附加弯矩,大幅降低吊点的承载能力。环体的平面方向要与吊装受力方向保持一致,禁止侧向受拉,因为环体的锻造纤维方向是沿环体圆周分布的,侧向受力会切断纤维流线,容易出现突然断裂的风险。

  从现场使用的常见问题来看,很多安装失误会导致吊环提前失效,比如拧入深度不足导致螺纹啮合牙数不够,或者安装面不平整导致台肩贴合面积不足,还有的现场作业时会在吊环上焊接其他构件,破坏了原有的锻造应力层,这些问题在建模时其实可以通过配套的安装示意来规避,比如在模型里标注出最小拧入深度、台肩贴合面的平面度要求、允许的受力方向角度范围,给后续选型和安装的工程师提供明确的参考。另外环体内孔的边缘要做微小的倒钝处理,避免吊装时尖锐边缘切割吊装带或者钢丝绳的纤维,降低吊索具的磨损速度,这个细节在很多粗糙建模里经常被忽略,但实际使用中对吊装安全的影响很大。

  在不同的应用场景里,这类吊环的载荷适配也有区别,比如用于模具吊装时,要考虑模具重心的偏移量,单个吊点的承载额定值要预留至少1.5倍的安全系数,用于长期固定在设备上的吊点,还要考虑设备运行过程中的振动载荷,避免螺纹因为长期振动出现松脱,必要时可以在螺纹部分涂覆防松胶,但不能采用焊接固定的方式防松,否则会破坏吊环的材料热处理性能。建模过程中还原这些结构细节,才能让三维模型真正具备工程参考价值,而不是仅仅一个外观相似的几何模型,结构工程师在做整机设计时,可以直接调用这类标准模型,快速完成吊点布局,不需要反复核对标准尺寸,也能避免因为结构细节建模错误导致后续生产加工出现偏差。
