星型卸灰阀叶轮给料机三维结构设计

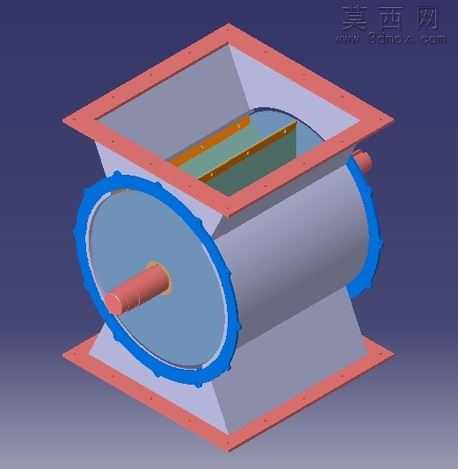

本模型采用CATIA软件完成全参数化三维建模，整体遵循粉体卸料设备的工程设计规范，完整还原了星型卸灰阀的核心结构与装配关系。建模过程中首先搭建上下方形法兰连接基座，上下法兰均预留均匀分布的螺栓安装孔，法兰边缘做倒角处理避免应力集中，法兰与中间筒体采用一体化过渡结构，保证壳体的结构强度与密封性能。中间圆柱形筒体两端设置蓝色法兰端盖，端盖与筒体通过周向均布的螺栓实现紧固连接，端盖中心预留轴孔用于安装传动轴，轴孔位置设计有密封槽结构，可适配填料密封或机械密封组件，避免工作过程中粉体泄漏。筒体内部的叶轮组件为核心功能部件，叶轮采用多片径向均匀分布的叶片结构，叶片边缘与筒体内壁保留合理的装配间隙，既保证叶轮转动顺畅无卡滞，又能实现上下腔的有效锁气隔断，叶片与中间转轴采用刚性连接，转轴两端伸出端盖的部分做轴肩定位结构，可适配轴承与驱动组件的安装。材质渲染阶段，上下法兰采用哑光防锈红漆材质模拟铸铁喷塑的工业外观，筒体与叶轮采用浅灰色金属材质还原碳钢机加工的表面质感，端盖采用亮蓝色漆面材质区分装配部件，转轴采用抛光金属材质还原45号钢调质处理的表面效果，所有部件的材质粗糙度、反光度均按照工业实物的物理特性调整，渲染后可清晰区分不同装配部件的边界与结构层次。设计思路上围绕粉体定量卸料、锁风喂料的核心功能展开，整体结构兼顾安装适配性与运行可靠性，上下方形法兰可直接对接除尘设备、料仓、输送管道的标准接口，内部叶轮的容积经过参数化计算，可匹配不同的卸料量需求，两端端盖采用可拆卸式设计，方便后期维护时清理叶轮卡滞的杂物、更换密封组件，转轴的伸出端可直接连接减速电机、链轮传动组件，适配不同的驱动安装场景。模型完整保留了所有装配特征与零件参数，可直接用于工程出图、装配模拟、工况仿真等后续设计环节，结构细节完全符合工业星型卸灰阀的实际生产制造标准，无冗余结构与设计错误。
